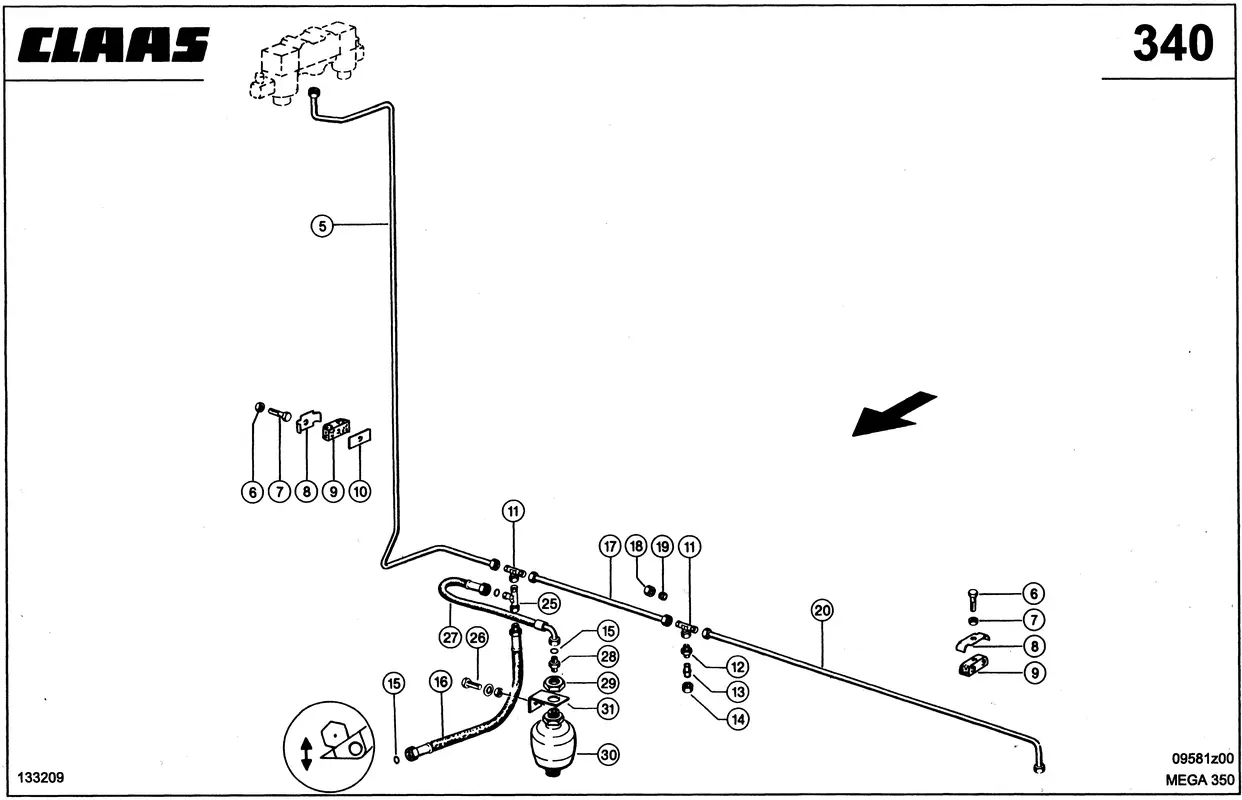

Гидропроводы, распределитель – schneidw. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 83699999
Гидропроводы, распределитель – schneidw. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 5 |
| Название детали | Труба 0007150780 |
| Ссылка на деталь | 0007150780 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 8 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 9 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 10 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 11 |
| Название детали | Тройник 0002390390 |
| Ссылка на деталь | 0002390390 |
| Номер на схеме | 12 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 13 |
| Название детали | Пробка 0002150881 |
| Ссылка на деталь | 0002150881 |
| Номер на схеме | 14 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 16 |
| Название детали | Шланг Соединит. 0006834531 |
| Ссылка на деталь | 0006834531 |
| Номер на схеме | 17 |
| Название детали | Труба 0006670780 |
| Ссылка на деталь | 0006670780 |
| Номер на схеме | 18 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 19 |
| Название детали | Кольцо Профильное 0002154810 |
| Ссылка на деталь | 0002154810 |
| Номер на схеме | 20 |
| Название детали | Труба 0006670800 |
| Ссылка на деталь | 0006670800 |
| Номер на схеме | 25 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 26 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 26 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 26 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 27 |
| Название детали | Шланг 0007387131 |
| Ссылка на деталь | 0007387131 |
| Номер на схеме | 28 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 28 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 29 |
| Название детали | Гайка 6-Гр. 0002153150 |
| Ссылка на деталь | 0002153150 |
| Номер на схеме | 30 |
| Название детали | Гидроаккумулятор 0006689270 |
| Ссылка на деталь | 0006689270 |
| Номер на схеме | 31 |
| Название детали | Уголок 0006671360 |
| Ссылка на деталь | 0006671360 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, (распределитель – schneidw |
