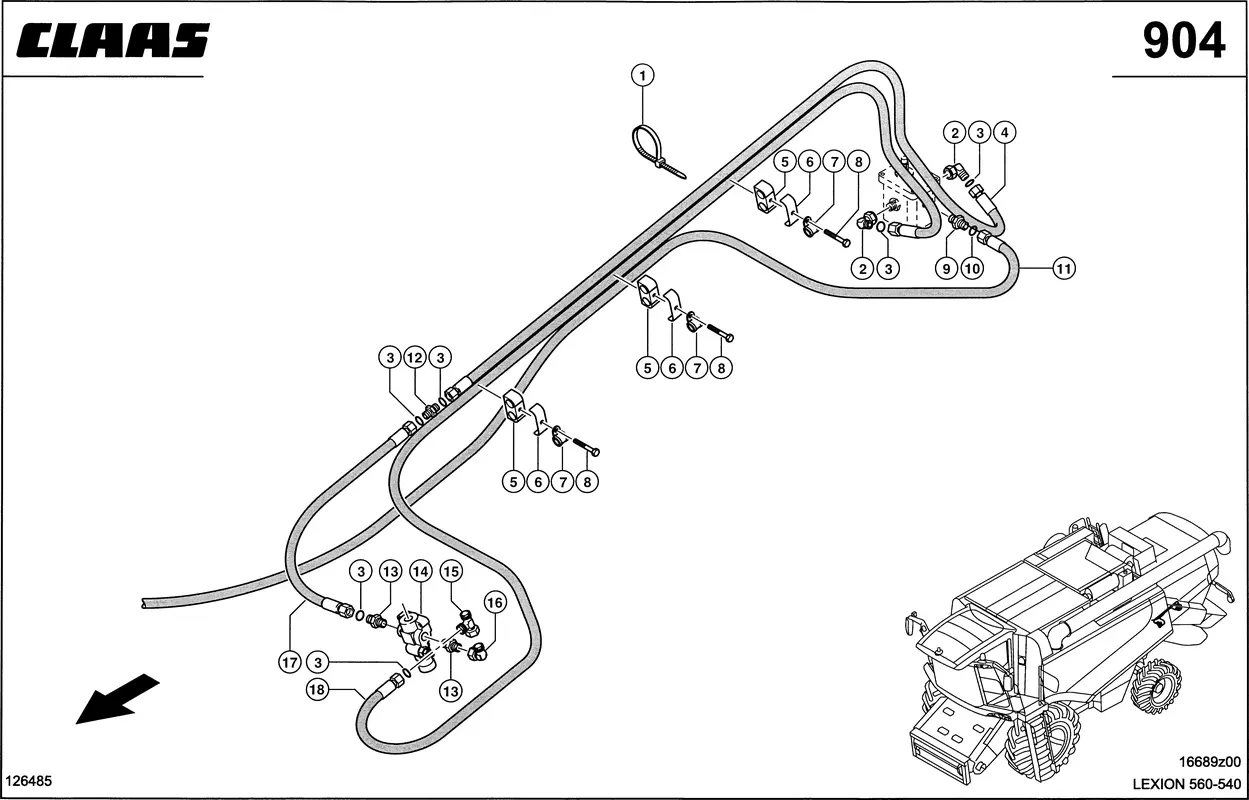

Гидропроводы, распределитель соломы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидропроводы, распределитель соломы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 2 |
| Название детали | Угл. Штутцер 0002498360 |
| Ссылка на деталь | 0002498360 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0005788871 |
| Ссылка на деталь | 0005788871 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 6 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 9 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 11 |
| Название детали | Шланг Соединит. 0007387410 |
| Ссылка на деталь | 0007387410 |
| Номер на схеме | 12 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 13 |
| Название детали | Штуцер Резьбовой 0002390450 |
| Ссылка на деталь | 0002390450 |
| Номер на схеме | 14 |
| Название детали | Клапан Регулирования Потока 0006690902 |
| Ссылка на деталь | 0006690902 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0002116001 |
| Ссылка на деталь | 0002116001 |
| Номер на схеме | 14 |
| Название детали | Наклейка 0005395140 |
| Ссылка на деталь | 0005395140 |
| Номер на схеме | 15 |
| Название детали | Штуцер Г-Образный 0002384010 |
| Ссылка на деталь | 0002384010 |
| Номер на схеме | 16 |
| Название детали | Штуцер Угловой 0002383540 |
| Ссылка на деталь | 0002383540 |
| Номер на схеме | 17 |
| Название детали | Шланг Соединит. 0005851550 |
| Ссылка на деталь | 0005851550 |
| Номер на схеме | 18 |
| Название детали | Шланг 0008452121 |
| Ссылка на деталь | 0008452121 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, распределитель соломы |
