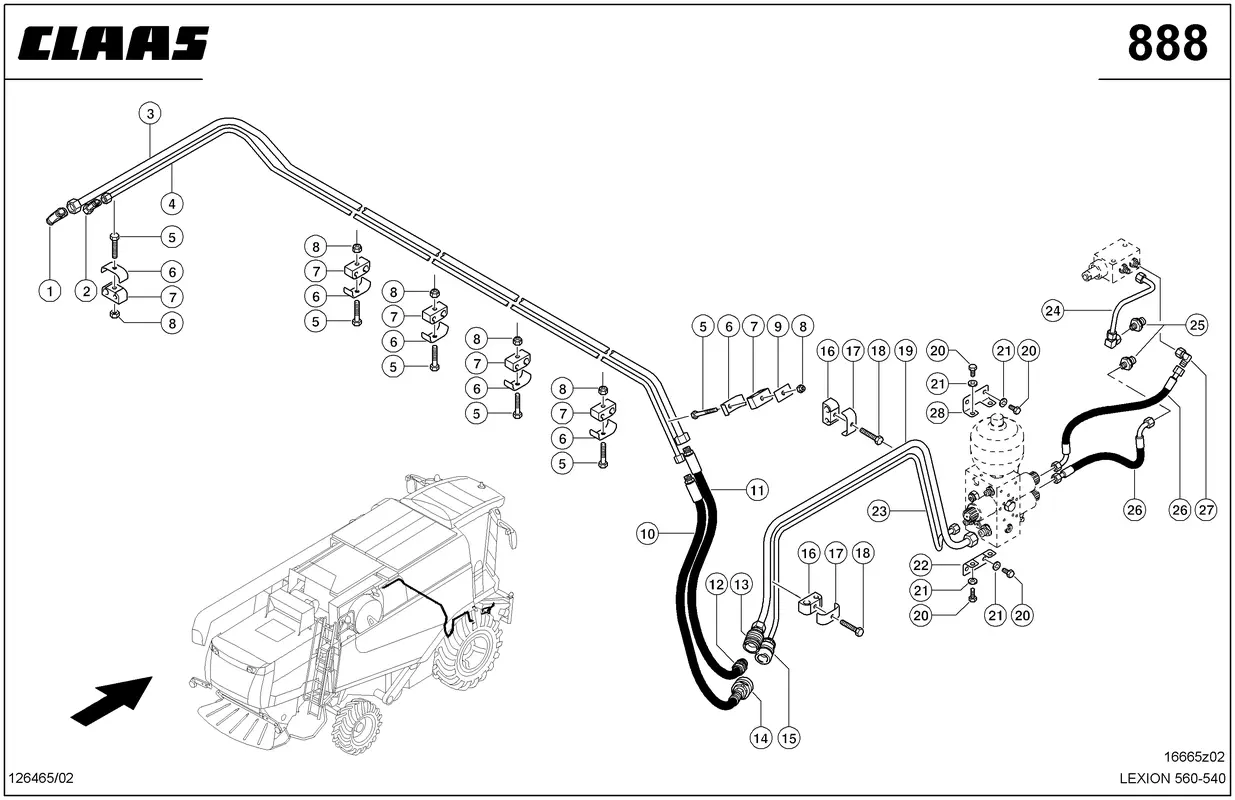

Гидропроводы, реверс. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Гидропроводы, реверс. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Штуцерт-Обр. 0002386900 |
| Ссылка на деталь | 0002386900 |
| Номер на схеме | 2 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 3 |
| Название детали | Трубопровод Смонт 0007430060 |
| Ссылка на деталь | 0007430060 |
| Номер на схеме | 4 |
| Название детали | Трубопровод Смонт 0007430040 |
| Ссылка на деталь | 0007430040 |
| Номер на схеме | 5 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 6 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 9 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 10 |
| Название детали | Шланг Соединит. 0006895500 |
| Ссылка на деталь | 0006895500 |
| Номер на схеме | 11 |
| Название детали | Шланг Соединит. 0006836480 |
| Ссылка на деталь | 0006836480 |
| Номер на схеме | 12 |
| Название детали | Штепсель Соедин. 0005799080 |
| Ссылка на деталь | 0005799080 |
| Номер на схеме | 13 |
| Название детали | Втулка Соединит. 0007387820 |
| Ссылка на деталь | 0007387820 |
| Номер на схеме | 14 |
| Название детали | Пробка Резьбовая 0007387840 |
| Ссылка на деталь | 0007387840 |
| Номер на схеме | 15 |
| Название детали | Муфта Резьбовая 0007387830 |
| Ссылка на деталь | 0007387830 |
| Номер на схеме | 16 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 17 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 18 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 19 |
| Название детали | Труба 0007431622 |
| Ссылка на деталь | 0007431622 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 22 |
| Название детали | Уголок 0000402390 |
| Ссылка на деталь | 0000402390 |
| Номер на схеме | 23 |
| Название детали | Труба 0007153761 |
| Ссылка на деталь | 0007153761 |
| Номер на схеме | 23 |
| Название детали | Труба 0007431601 |
| Ссылка на деталь | 0007431601 |
| Номер на схеме | 24 |
| Название детали | Труба 0007433562 |
| Ссылка на деталь | 0007433562 |
| Номер на схеме | 24 |
| Название детали | Труба 0007432241 |
| Ссылка на деталь | 0007432241 |
| Номер на схеме | 24 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 25 |
| Название детали | Штуцер Резьбовой 0002160100 |
| Ссылка на деталь | 0002160100 |
| Номер на схеме | 26 |
| Название детали | Шланг 0007387050 |
| Ссылка на деталь | 0007387050 |
| Номер на схеме | 27 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 28 |
| Название детали | Щиток Опорный 0005312310 |
| Ссылка на деталь | 0005312310 |
| Номер на схеме | 28 |
| Название детали | Уголок 0000402390 |
| Ссылка на деталь | 0000402390 |
