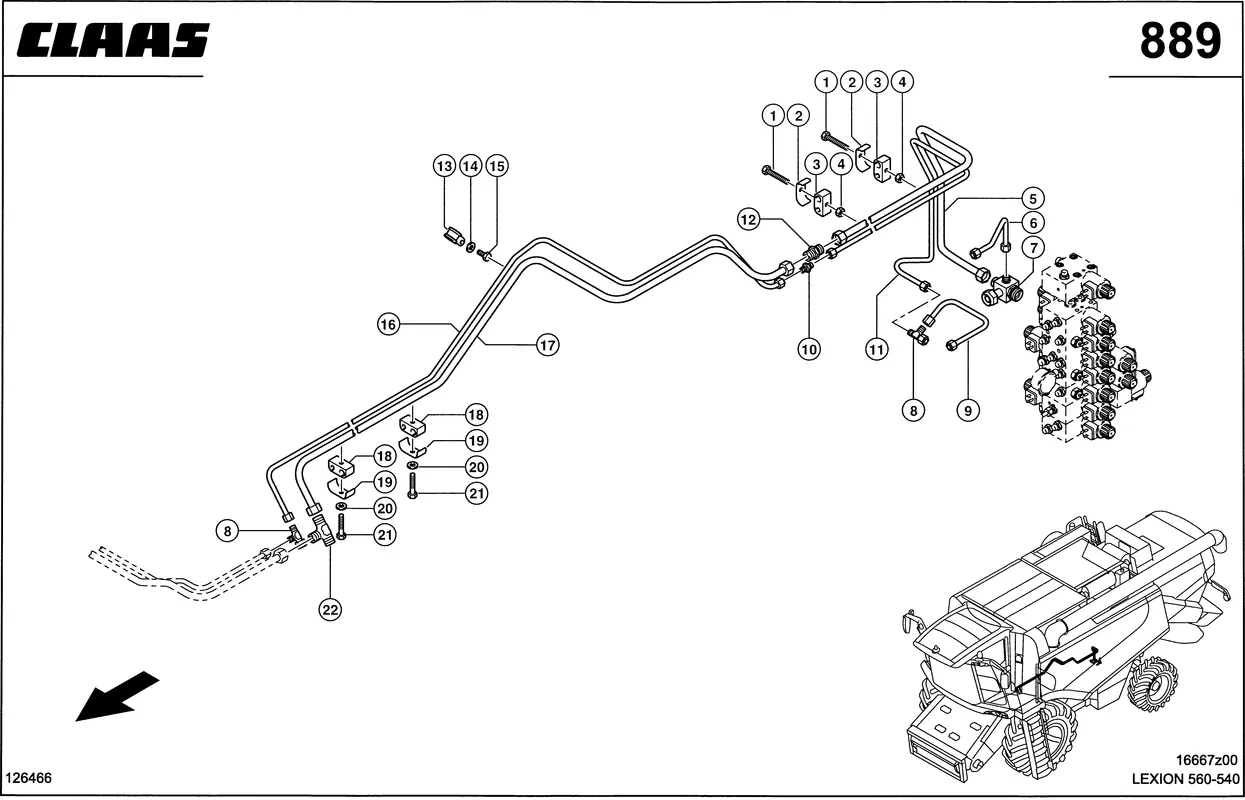

Гидропроводы, реверс. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидропроводы, реверс. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 2 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Труба 0007430321 |
| Ссылка на деталь | 0007430321 |
| Номер на схеме | 6 |
| Название детали | Трубопровод Смонт 0007430160 |
| Ссылка на деталь | 0007430160 |
| Номер на схеме | 7 |
| Название детали | Сборник 0006830671 |
| Ссылка на деталь | 0006830671 |
| Номер на схеме | 8 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 9 |
| Название детали | Трубопровод Смонт 0007430220 |
| Ссылка на деталь | 0007430220 |
| Номер на схеме | 10 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 11 |
| Название детали | Труба 0007430342 |
| Ссылка на деталь | 0007430342 |
| Номер на схеме | 12 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 13 |
| Название детали | Хомут Одинарный 0002161170 |
| Ссылка на деталь | 0002161170 |
| Номер на схеме | 14 |
| Название детали | Плоская Шайба 0002342220 |
| Ссылка на деталь | 0002342220 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 16 |
| Название детали | Трубопровод Смонт 0007430581 |
| Ссылка на деталь | 0007430581 |
| Номер на схеме | 17 |
| Название детали | Трубопровод Смонт 0007430600 |
| Ссылка на деталь | 0007430600 |
| Номер на схеме | 18 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 19 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 21 |
| Название детали | Винт 6-Гр. 0002352411 |
| Ссылка на деталь | 0002352411 |
| Номер на схеме | 22 |
| Название детали | Штуцерт-Обр. 0002386900 |
| Ссылка на деталь | 0002386900 |
