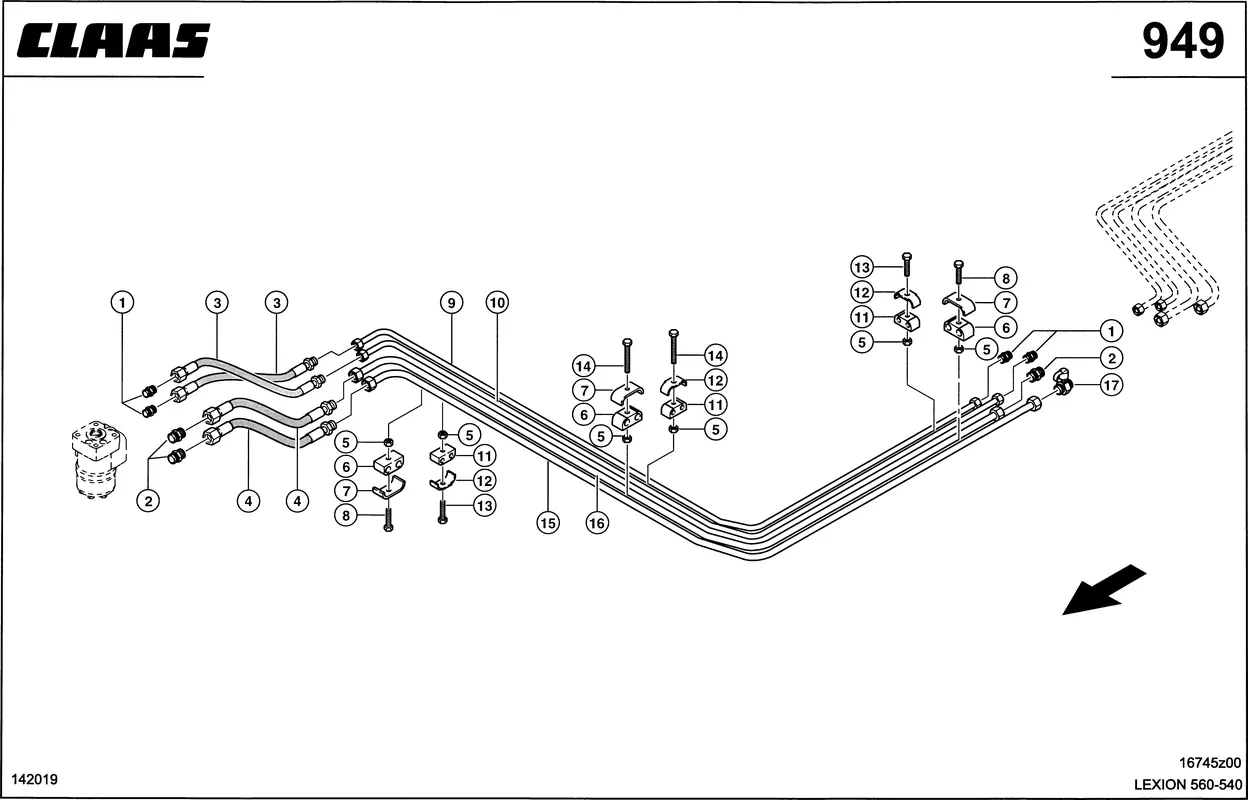

Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Резьбовой 0002161700 |
| Ссылка на деталь | 0002161700 |
| Номер на схеме | 2 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 3 |
| Название детали | Шланг Соединит. 0006837510 |
| Ссылка на деталь | 0006837510 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0006837470 |
| Ссылка на деталь | 0006837470 |
| Номер на схеме | 5 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 6 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 7 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 8 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 9 |
| Название детали | Трубопровод Смонт 0007430080 |
| Ссылка на деталь | 0007430080 |
| Номер на схеме | 9 |
| Название детали | Гайка Накидная 0002345141 |
| Ссылка на деталь | 0002345141 |
| Номер на схеме | 9 |
| Название детали | Кольцо Профильное 0002440601 |
| Ссылка на деталь | 0002440601 |
| Номер на схеме | 10 |
| Название детали | Трубопровод Смонт 0007430100 |
| Ссылка на деталь | 0007430100 |
| Номер на схеме | 10 |
| Название детали | Гайка Накидная 0002345141 |
| Ссылка на деталь | 0002345141 |
| Номер на схеме | 10 |
| Название детали | Кольцо Профильное 0002440601 |
| Ссылка на деталь | 0002440601 |
| Номер на схеме | 11 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 12 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002442370 |
| Ссылка на деталь | 0002442370 |
| Номер на схеме | 15 |
| Название детали | Трубопровод Смонт 0007430140 |
| Ссылка на деталь | 0007430140 |
| Номер на схеме | 15 |
| Название детали | Гайка Накидная 0006335891 |
| Ссылка на деталь | 0006335891 |
| Номер на схеме | 15 |
| Название детали | Кольцо Профильное 0006335901 |
| Ссылка на деталь | 0006335901 |
| Номер на схеме | 16 |
| Название детали | Трубопровод Смонт 0007430120 |
| Ссылка на деталь | 0007430120 |
| Номер на схеме | 16 |
| Название детали | Гайка Накидная 0006335891 |
| Ссылка на деталь | 0006335891 |
| Номер на схеме | 16 |
| Название детали | Кольцо Профильное 0006335901 |
| Ссылка на деталь | 0006335901 |
| Номер на схеме | 17 |
| Название детали | Измерительный Штуцер 0000690280 |
| Ссылка на деталь | 0000690280 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, рулевое управление |
