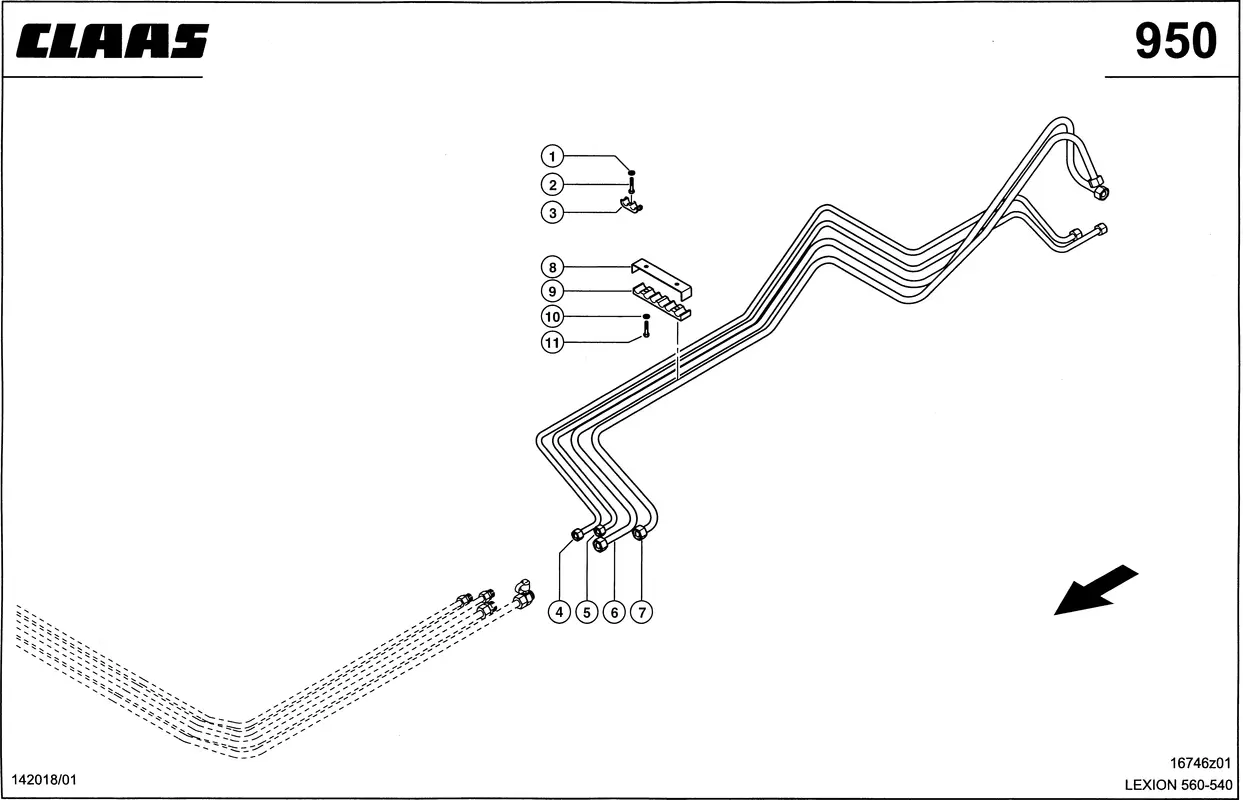

Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002355050 |
| Ссылка на деталь | 0002355050 |
| Номер на схеме | 3 |
| Название детали | Хомут Сдвоенный 0007152410 |
| Ссылка на деталь | 0007152410 |
| Номер на схеме | 4 |
| Название детали | Трубопровод Смонт 0007430620 |
| Ссылка на деталь | 0007430620 |
| Номер на схеме | 4 |
| Название детали | Гайка Накидная 0002498920 |
| Ссылка на деталь | 0002498920 |
| Номер на схеме | 5 |
| Название детали | Трубопровод Смонт 0007430640 |
| Ссылка на деталь | 0007430640 |
| Номер на схеме | 5 |
| Название детали | Гайка Накидная 0002498920 |
| Ссылка на деталь | 0002498920 |
| Номер на схеме | 6 |
| Название детали | Труба 0007430662 |
| Ссылка на деталь | 0007430662 |
| Номер на схеме | 6 |
| Название детали | Гайка Накидная 0002498930 |
| Ссылка на деталь | 0002498930 |
| Номер на схеме | 7 |
| Название детали | Труба 0007430682 |
| Ссылка на деталь | 0007430682 |
| Номер на схеме | 7 |
| Название детали | Гайка Накидная 0002498930 |
| Ссылка на деталь | 0002498930 |
| Номер на схеме | 8 |
| Название детали | Пластина Покровн. 0006834290 |
| Ссылка на деталь | 0006834290 |
| Номер на схеме | 9 |
| Название детали | Хомут Резиновый 0006831890 |
| Ссылка на деталь | 0006831890 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002355080 |
| Ссылка на деталь | 0002355080 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, рулевое управление |
