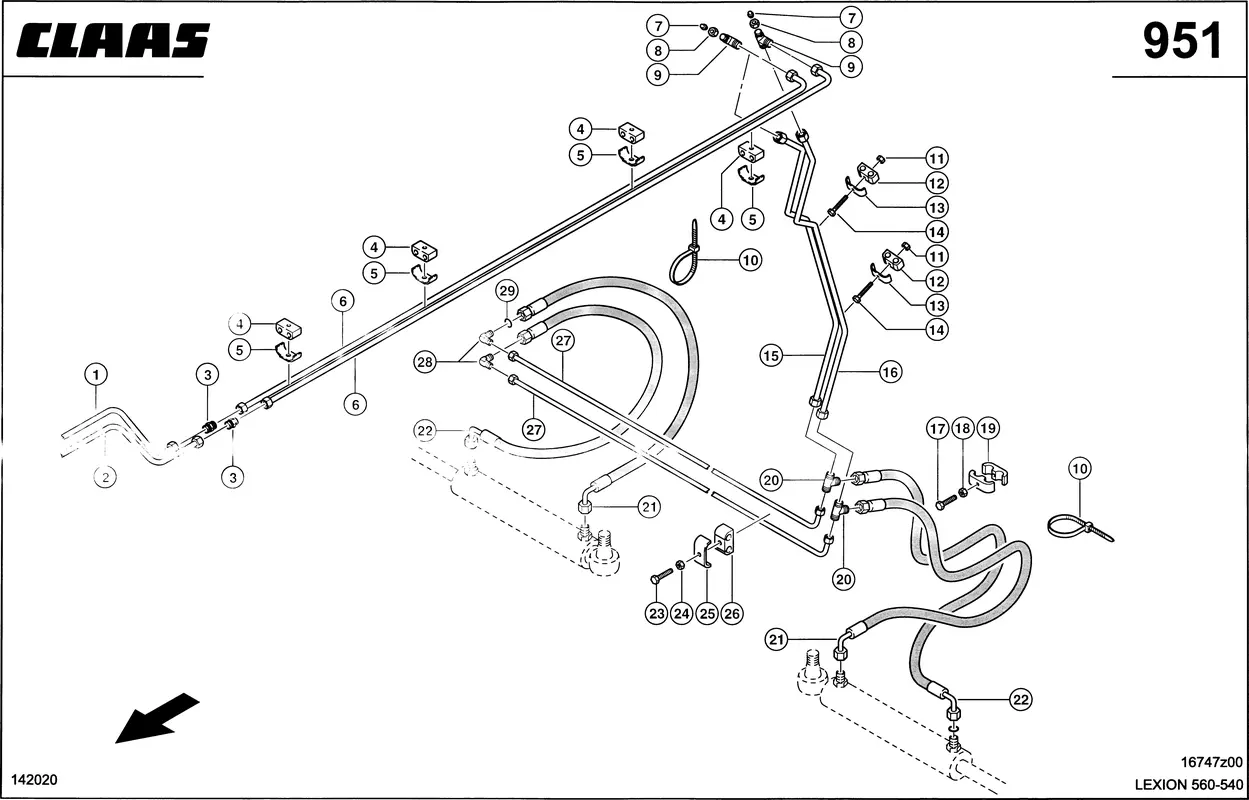

Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод Смонт 0007430620 |
| Ссылка на деталь | 0007430620 |
| Номер на схеме | 2 |
| Название детали | Трубопровод Смонт 0007430640 |
| Ссылка на деталь | 0007430640 |
| Номер на схеме | 3 |
| Название детали | Штуцер 0002157630 |
| Ссылка на деталь | 0002157630 |
| Номер на схеме | 4 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 5 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 6 |
| Название детали | Труба 0007430363 |
| Ссылка на деталь | 0007430363 |
| Номер на схеме | 7 |
| Название детали | Заглушка 0002394751 |
| Ссылка на деталь | 0002394751 |
| Номер на схеме | 8 |
| Название детали | Гайка Накидная 0007507841 |
| Ссылка на деталь | 0007507841 |
| Номер на схеме | 9 |
| Название детали | Штуцер Редукц. 0002163420 |
| Ссылка на деталь | 0002163420 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 11 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 13 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 15 |
| Название детали | Труба 0007430381 |
| Ссылка на деталь | 0007430381 |
| Номер на схеме | 16 |
| Название детали | Труба 0007430401 |
| Ссылка на деталь | 0007430401 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002373330 |
| Ссылка на деталь | 0002373330 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 19 |
| Название детали | Хомут Сдвоенный 0006979590 |
| Ссылка на деталь | 0006979590 |
| Номер на схеме | 20 |
| Название детали | Штуцер Редукц. 0002160040 |
| Ссылка на деталь | 0002160040 |
| Номер на схеме | 21 |
| Название детали | Шланг Соединит. 0007387350 |
| Ссылка на деталь | 0007387350 |
| Номер на схеме | 21 |
| Название детали | Шланг 0007387470 |
| Ссылка на деталь | 0007387470 |
| Номер на схеме | 22 |
| Название детали | Шланг Соединит. 0007387360 |
| Ссылка на деталь | 0007387360 |
| Номер на схеме | 23 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 24 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 25 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 26 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 27 |
| Название детали | Труба 0007386621 |
| Ссылка на деталь | 0007386621 |
| Номер на схеме | 28 |
| Название детали | Штуцер 0002387940 |
| Ссылка на деталь | 0002387940 |
| Номер на схеме | 29 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, рулевое управление |
