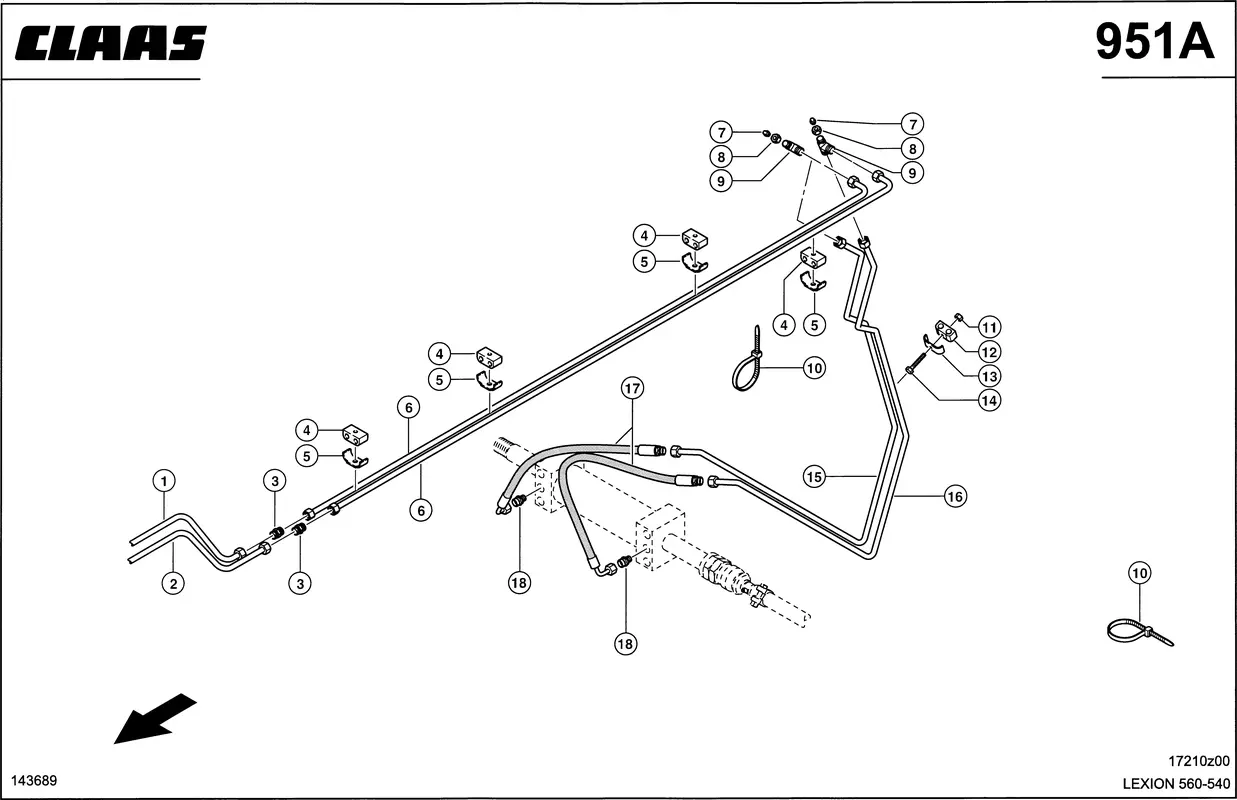

Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 4
Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 4
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод Смонт 0007430620 |
| Ссылка на деталь | 0007430620 |
| Номер на схеме | 2 |
| Название детали | Трубопровод Смонт 0007430640 |
| Ссылка на деталь | 0007430640 |
| Номер на схеме | 3 |
| Название детали | Штуцер 0002157630 |
| Ссылка на деталь | 0002157630 |
| Номер на схеме | 4 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 5 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 6 |
| Название детали | Труба 0007430363 |
| Ссылка на деталь | 0007430363 |
| Номер на схеме | 7 |
| Название детали | Заглушка 0002394751 |
| Ссылка на деталь | 0002394751 |
| Номер на схеме | 8 |
| Название детали | Гайка Накидная 0007507841 |
| Ссылка на деталь | 0007507841 |
| Номер на схеме | 9 |
| Название детали | Штуцер Редукц. 0002163420 |
| Ссылка на деталь | 0002163420 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0009574550 |
| Ссылка на деталь | 0009574550 |
| Номер на схеме | 11 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 13 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 15 |
| Название детали | Труба 0006839501 |
| Ссылка на деталь | 0006839501 |
| Номер на схеме | 16 |
| Название детали | Труба 0006839521 |
| Ссылка на деталь | 0006839521 |
| Номер на схеме | 17 |
| Название детали | Шланг 0007720130 |
| Ссылка на деталь | 0007720130 |
| Номер на схеме | 18 |
| Название детали | Штуцер Резьбовой 0002497760 |
| Ссылка на деталь | 0002497760 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, рулевое управление |
