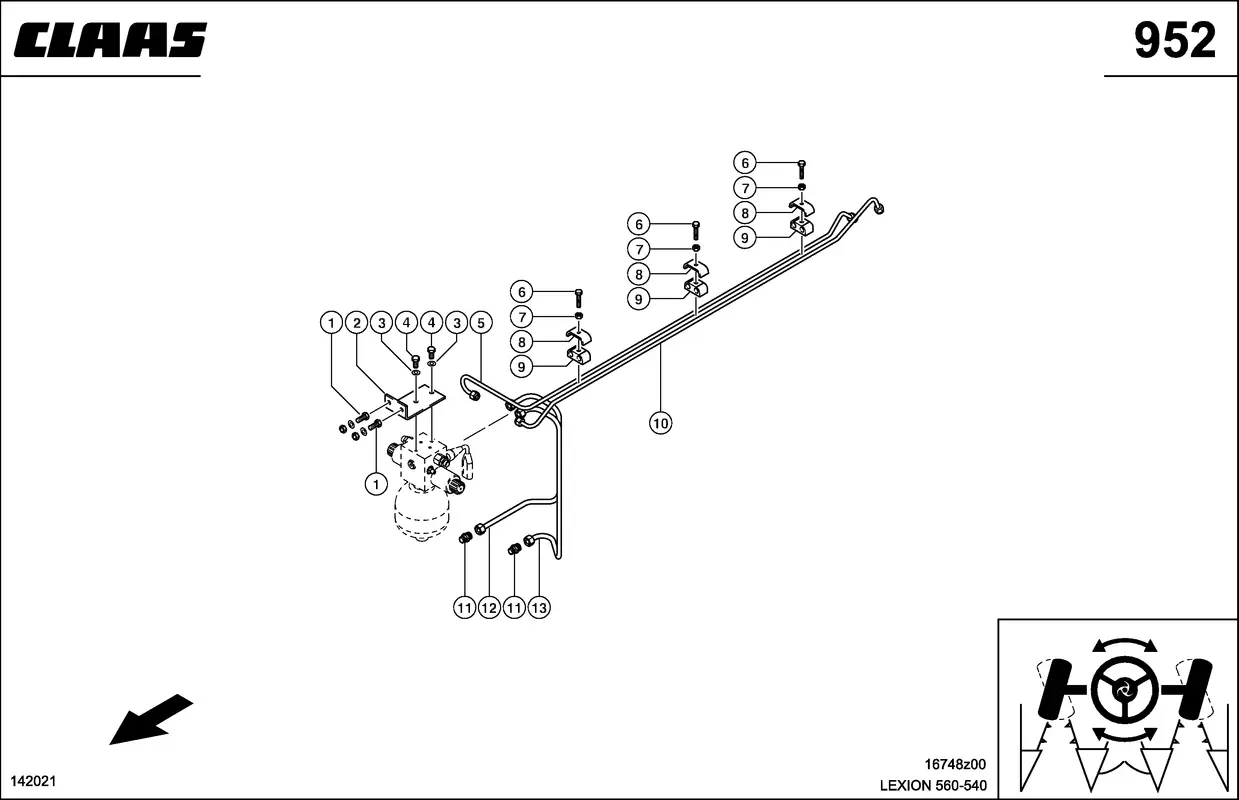

Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 5
Гидропроводы, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 5
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Щиток Опорный 0006837030 |
| Ссылка на деталь | 0006837030 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 5 |
| Название детали | Труба 0007430421 |
| Ссылка на деталь | 0007430421 |
| Номер на схеме | 5 |
| Название детали | Кольцо Профильное 0004060821 |
| Ссылка на деталь | 0004060821 |
| Номер на схеме | 5 |
| Название детали | Гайка Накидная 0007507841 |
| Ссылка на деталь | 0007507841 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 7 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 8 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 9 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 10 |
| Название детали | Труба 0007430441 |
| Ссылка на деталь | 0007430441 |
| Номер на схеме | 10 |
| Название детали | Кольцо Профильное 0004060821 |
| Ссылка на деталь | 0004060821 |
| Номер на схеме | 10 |
| Название детали | Гайка Накидная 0007507841 |
| Ссылка на деталь | 0007507841 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 12 |
| Название детали | Трубопровод Смонт 0007430180 |
| Ссылка на деталь | 0007430180 |
| Номер на схеме | 12 |
| Название детали | Кольцо Профильное 0002154810 |
| Ссылка на деталь | 0002154810 |
| Номер на схеме | 12 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 13 |
| Название детали | Трубопровод Смонт 0007430200 |
| Ссылка на деталь | 0007430200 |
| Номер на схеме | 13 |
| Название детали | Кольцо Профильное 0002154810 |
| Ссылка на деталь | 0002154810 |
| Номер на схеме | 13 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, рулевое управление |
