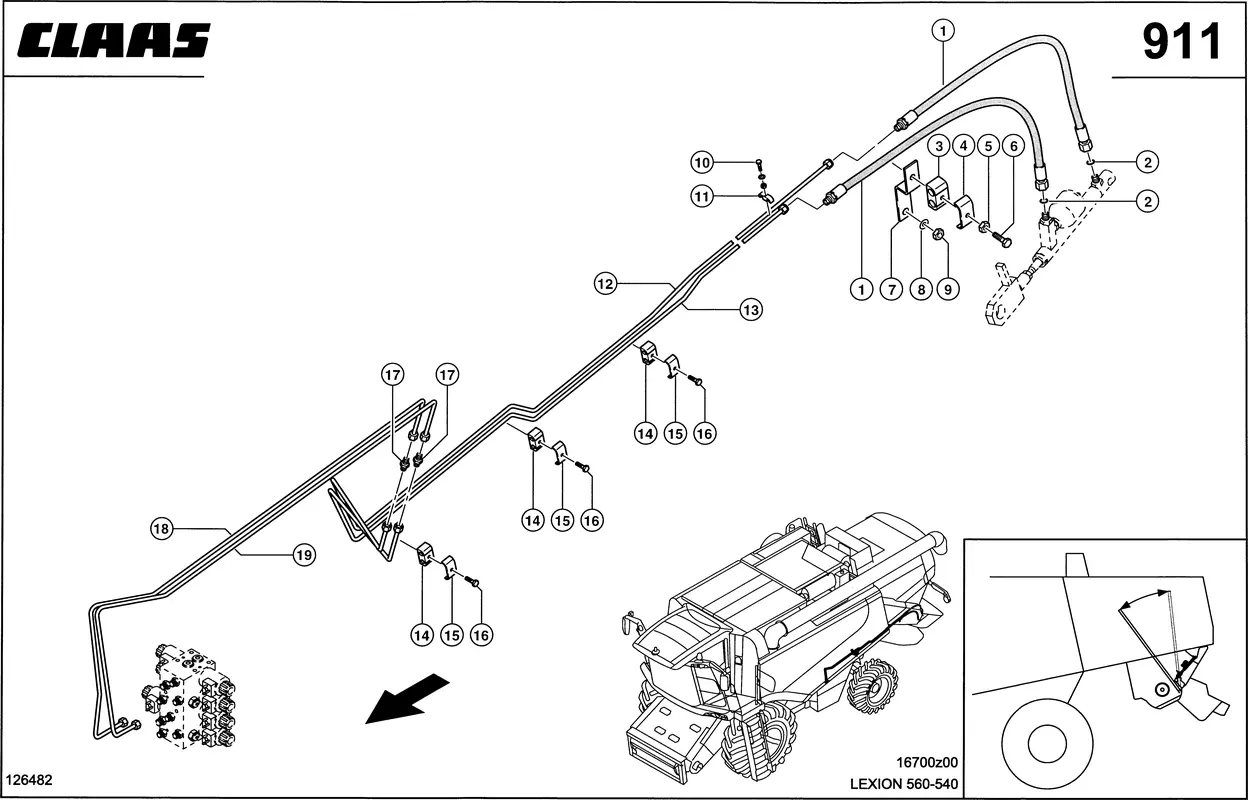

Гидропроводы, укладчик валка. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Гидропроводы, укладчик валка. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0007153091 |
| Ссылка на деталь | 0007153091 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 5 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 7 |
| Название детали | Держатель 0006895670 |
| Ссылка на деталь | 0006895670 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 10 |
| Название детали | Плоская Шайба 0002342220 |
| Ссылка на деталь | 0002342220 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 11 |
| Название детали | Хомут Сдвоенный 0007234980 |
| Ссылка на деталь | 0007234980 |
| Номер на схеме | 12 |
| Название детали | Трубопровод Смонт 0007430720 |
| Ссылка на деталь | 0007430720 |
| Номер на схеме | 13 |
| Название детали | Трубопровод Смонт 0007430700 |
| Ссылка на деталь | 0007430700 |
| Номер на схеме | 14 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 15 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 17 |
| Название детали | Штуцер 0002387180 |
| Ссылка на деталь | 0002387180 |
| Номер на схеме | 18 |
| Название детали | Трубопровод Смонт 0007430480 |
| Ссылка на деталь | 0007430480 |
| Номер на схеме | 19 |
| Название детали | Трубопровод Смонт 0007430460 |
| Ссылка на деталь | 0007430460 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, укладчик валка |
