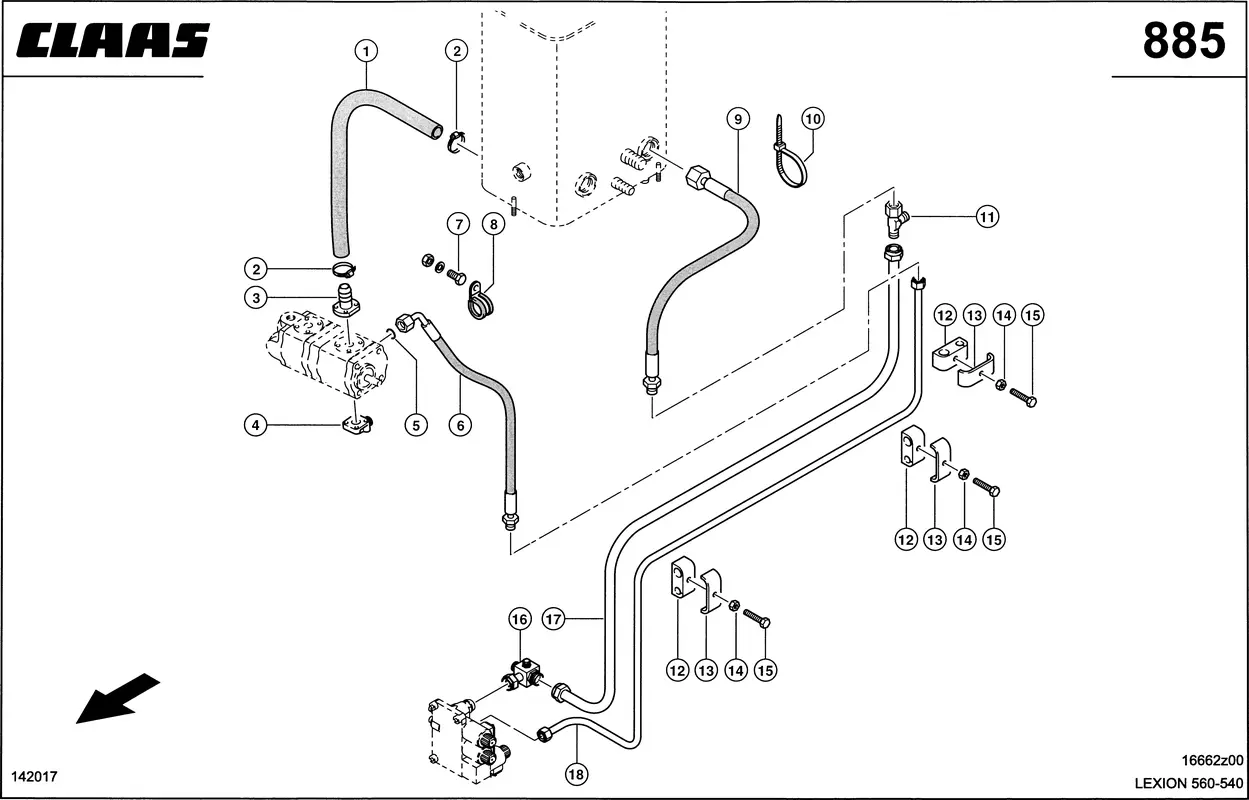

Гидропроводы, высокое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Гидропроводы, высокое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Шланг 0007441831 |
| Ссылка на деталь | 0007441831 |
| Номер на схеме | 2 |
| Название детали | Зажим Шланговый 0004085583 |
| Ссылка на деталь | 0004085583 |
| Номер на схеме | 3 |
| Название детали | Патрубок 0007418030 |
| Ссылка на деталь | 0007418030 |
| Номер на схеме | 3 |
| Название детали | Штуцер Фланцевый 0006830660 |
| Ссылка на деталь | 0006830660 |
| Номер на схеме | 4 |
| Название детали | Штуцер Фланцевый 0008087470 |
| Ссылка на деталь | 0008087470 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0005851600 |
| Ссылка на деталь | 0005851600 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 9 |
| Название детали | Шланг Соединит. 0006836490 |
| Ссылка на деталь | 0006836490 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 11 |
| Название детали | Штуцер Г-Образный 0002391340 |
| Ссылка на деталь | 0002391340 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006836600 |
| Ссылка на деталь | 0006836600 |
| Номер на схеме | 12 |
| Название детали | Пластина 0008138880 |
| Ссылка на деталь | 0008138880 |
| Номер на схеме | 13 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 16 |
| Название детали | Сборник 0006830671 |
| Ссылка на деталь | 0006830671 |
| Номер на схеме | 17 |
| Название детали | Трубопровод Смонт 0007430280 |
| Ссылка на деталь | 0007430280 |
| Номер на схеме | 17 |
| Название детали | Гайка Накидная 0002383691 |
| Ссылка на деталь | 0002383691 |
| Номер на схеме | 17 |
| Название детали | Кольцо Профильное 0004086201 |
| Ссылка на деталь | 0004086201 |
| Номер на схеме | 18 |
| Название детали | Трубопровод Смонт 0007430300 |
| Ссылка на деталь | 0007430300 |
| Номер на схеме | 18 |
| Название детали | Гайка Накидная 0006335891 |
| Ссылка на деталь | 0006335891 |
| Номер на схеме | 18 |
| Название детали | Кольцо Профильное 0006335901 |
| Ссылка на деталь | 0006335901 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, высокое давление |
