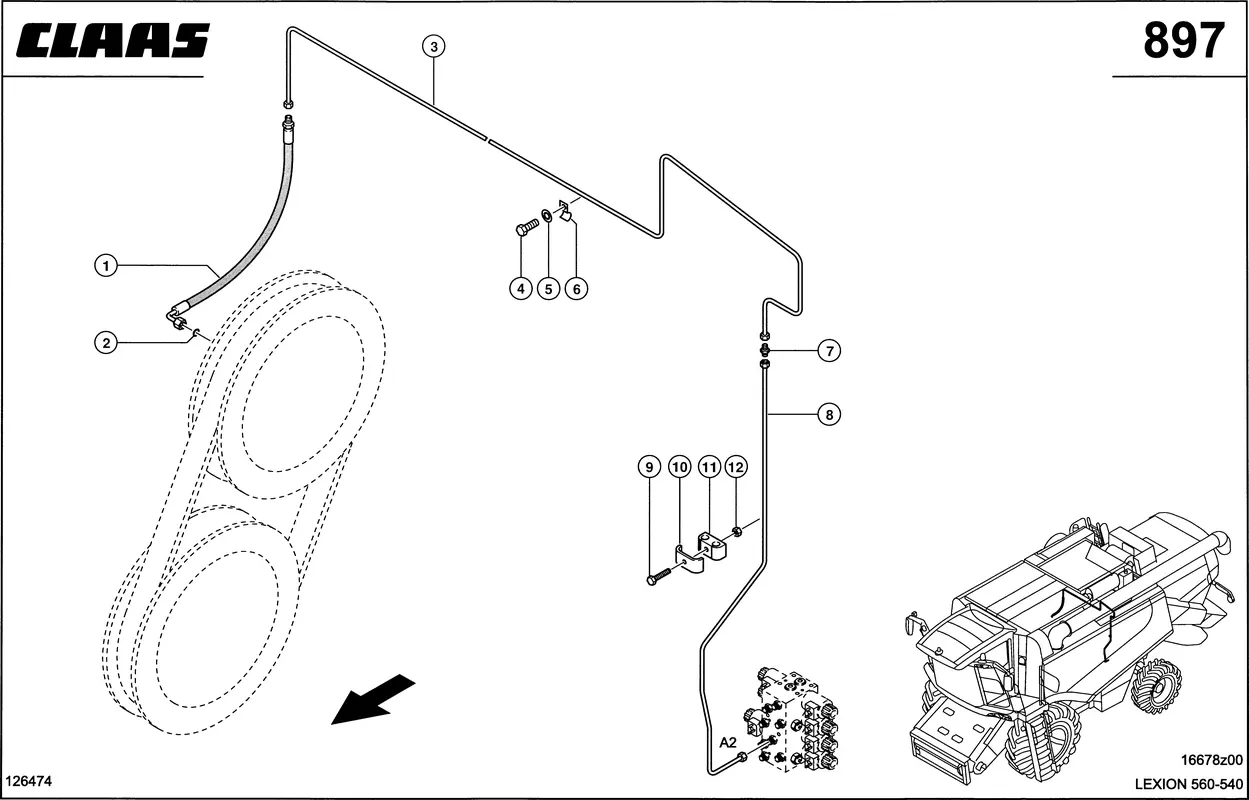

Гидропроводы, высокое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Гидропроводы, высокое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0007386860 |
| Ссылка на деталь | 0007386860 |
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0007720100 |
| Ссылка на деталь | 0007720100 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 3 |
| Название детали | Трубопровод Смонт 0007386062 |
| Ссылка на деталь | 0007386062 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Скоба Крепежная 0002392640 |
| Ссылка на деталь | 0002392640 |
| Номер на схеме | 7 |
| Название детали | Штуцер 0002387180 |
| Ссылка на деталь | 0002387180 |
| Номер на схеме | 8 |
| Название детали | Трубопровод Смонт 0007430560 |
| Ссылка на деталь | 0007430560 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 10 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 11 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 12 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, высокое давление |
