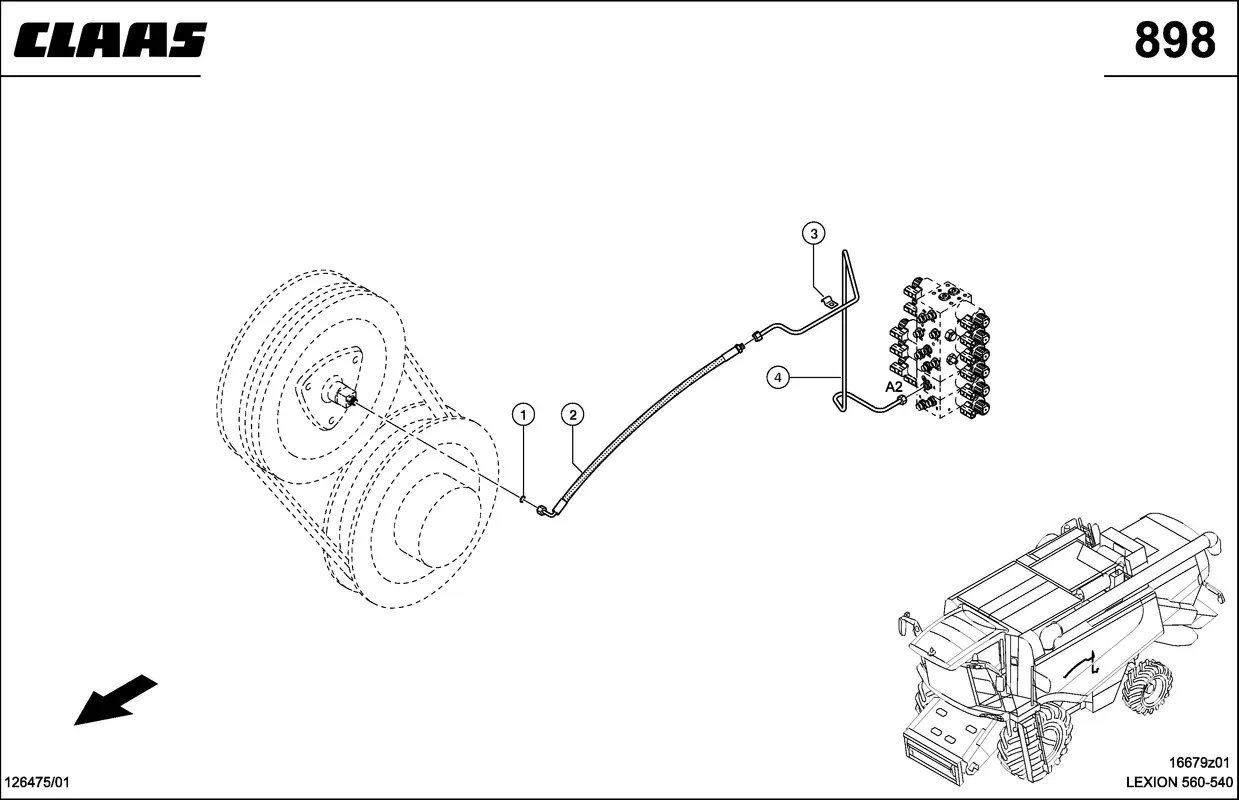

Гидропроводы, высокое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Гидропроводы, высокое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007386860 |
| Ссылка на деталь | 0007386860 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007720100 |
| Ссылка на деталь | 0007720100 |
| Номер на схеме | 3 |
| Название детали | Скоба Крепежная 0002392640 |
| Ссылка на деталь | 0002392640 |
| Номер на схеме | 4 |
| Название детали | Трубопровод Смонт 0007434300 |
| Ссылка на деталь | 0007434300 |
| Номер на схеме | 4 |
| Название детали | Трубопровод Смонт 0007431020 |
| Ссылка на деталь | 0007431020 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, высокое давление |
