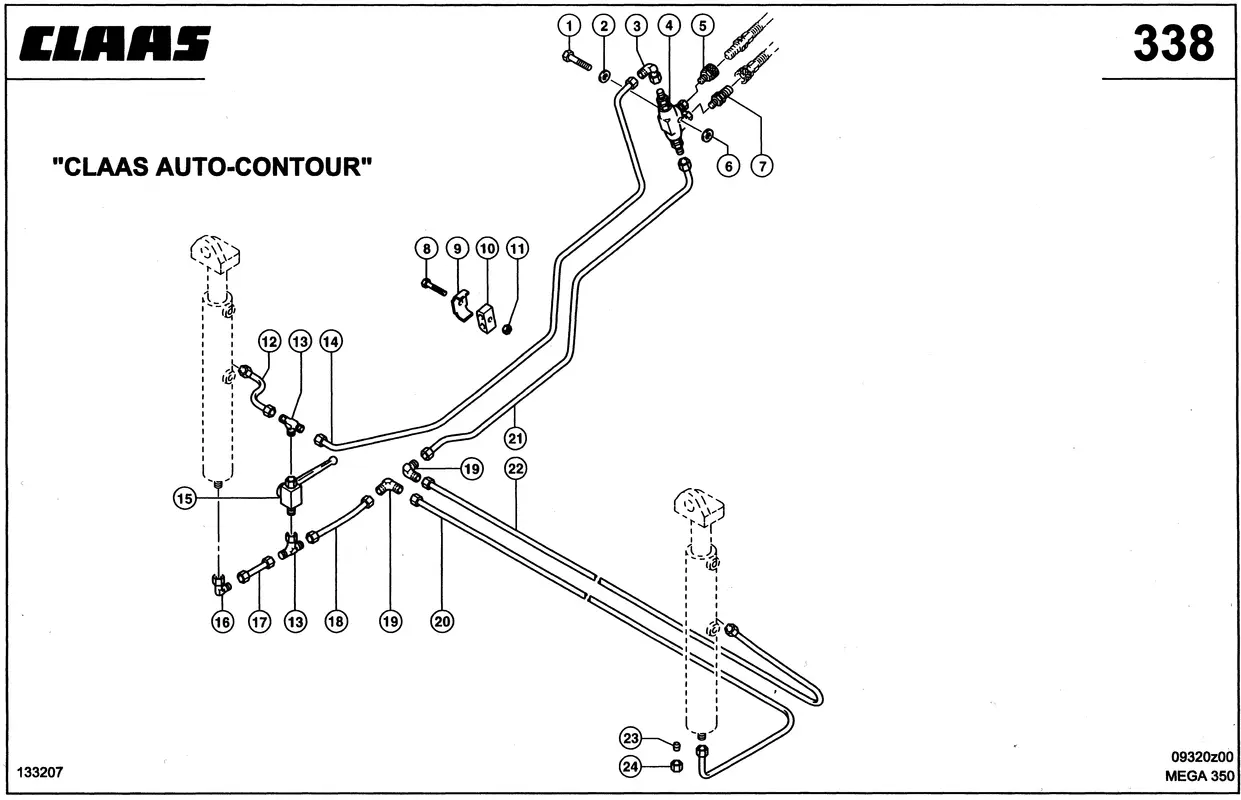

Гидропроводы высокого давления, auto. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Гидропроводы высокого давления, auto. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 4 |
| Название детали | Клапан Запорный 0006978231 |
| Ссылка на деталь | 0006978231 |
| Номер на схеме | 5 |
| Название детали | Муфта 0006072320 |
| Ссылка на деталь | 0006072320 |
| Номер на схеме | 5 |
| Название детали | Пробка Пылезащ. 0002113230 |
| Ссылка на деталь | 0002113230 |
| Номер на схеме | 5 |
| Название детали | Кольцо Опорное 0002117100 |
| Ссылка на деталь | 0002117100 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002382090 |
| Ссылка на деталь | 0002382090 |
| Номер на схеме | 6 |
| Название детали | Шайба 0002335770 |
| Ссылка на деталь | 0002335770 |
| Номер на схеме | 7 |
| Название детали | Штепсель 0006072310 |
| Ссылка на деталь | 0006072310 |
| Номер на схеме | 7 |
| Название детали | Колпак Пылезащ. 0002113240 |
| Ссылка на деталь | 0002113240 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002444130 |
| Ссылка на деталь | 0002444130 |
| Номер на схеме | 9 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 10 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 12 |
| Название детали | Труба 0006670820 |
| Ссылка на деталь | 0006670820 |
| Номер на схеме | 13 |
| Название детали | Тройник 0002392650 |
| Ссылка на деталь | 0002392650 |
| Номер на схеме | 14 |
| Название детали | Труба 0006975840 |
| Ссылка на деталь | 0006975840 |
| Номер на схеме | 15 |
| Название детали | Блочный Шаровой Кран 0006978010 |
| Ссылка на деталь | 0006978010 |
| Номер на схеме | 16 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 17 |
| Название детали | Труба 0006975880 |
| Ссылка на деталь | 0006975880 |
| Номер на схеме | 18 |
| Название детали | Труба 0006975900 |
| Ссылка на деталь | 0006975900 |
| Номер на схеме | 19 |
| Название детали | Штуцер Угловой 0002153390 |
| Ссылка на деталь | 0002153390 |
| Номер на схеме | 20 |
| Название детали | Труба 0006975920 |
| Ссылка на деталь | 0006975920 |
| Номер на схеме | 21 |
| Название детали | Труба 0006975960 |
| Ссылка на деталь | 0006975960 |
| Номер на схеме | 22 |
| Название детали | Труба 0006975941 |
| Ссылка на деталь | 0006975941 |
| Номер на схеме | 23 |
| Название детали | Кольцо Профильное 0004060821 |
| Ссылка на деталь | 0004060821 |
| Номер на схеме | 24 |
| Название детали | Гайка Накидная 0007507841 |
| Ссылка на деталь | 0007507841 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы высокого давления, auto |
