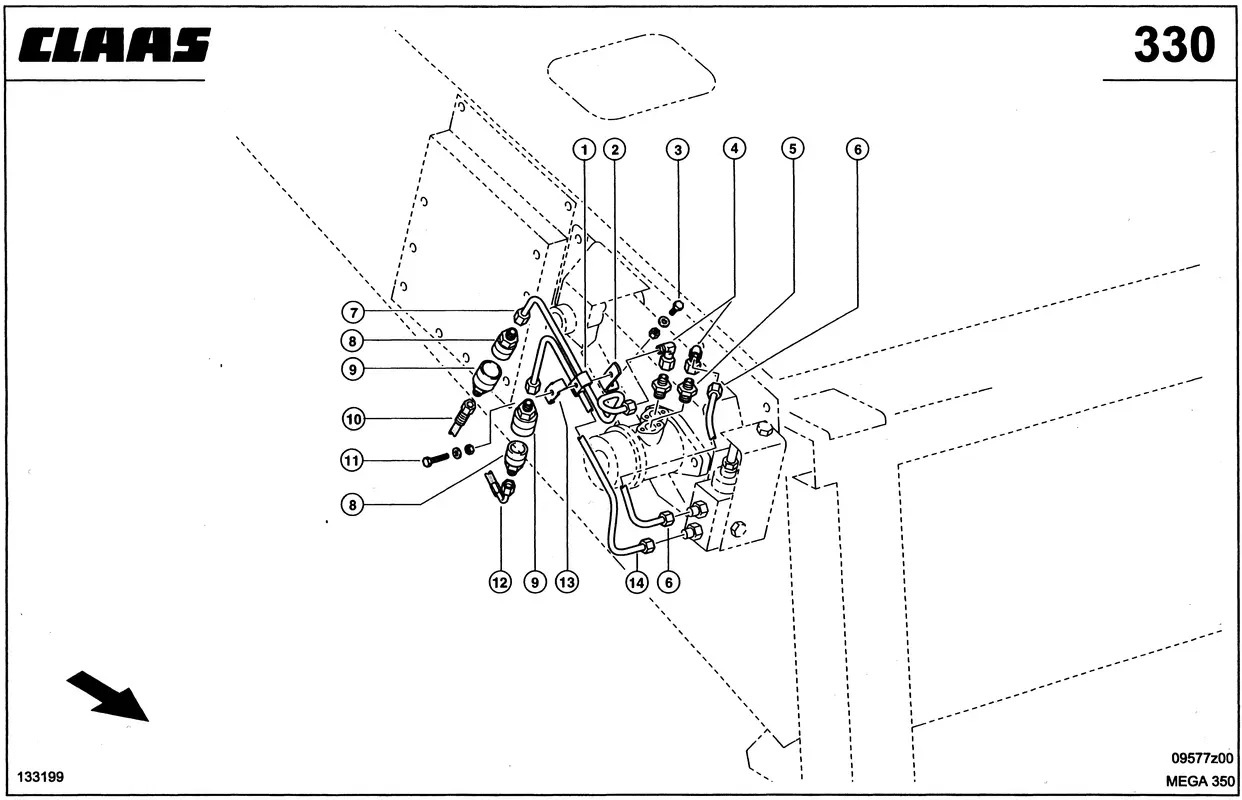

Гидропроводы высокого давления. Привод. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Гидропроводы высокого давления. Привод. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 2 |
| Название детали | Держатель 0006767940 |
| Ссылка на деталь | 0006767940 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 4 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0002160100 |
| Ссылка на деталь | 0002160100 |
| Номер на схеме | 6 |
| Название детали | Труба 0007382462 |
| Ссылка на деталь | 0007382462 |
| Номер на схеме | 7 |
| Название детали | Труба 0007383760 |
| Ссылка на деталь | 0007383760 |
| Номер на схеме | 8 |
| Название детали | Муфта Резьбовая 0007387830 |
| Ссылка на деталь | 0007387830 |
| Номер на схеме | 9 |
| Название детали | Пробка Резьбовая 0007387840 |
| Ссылка на деталь | 0007387840 |
| Номер на схеме | 10 |
| Название детали | Шланг Соединит. 0007387162 |
| Ссылка на деталь | 0007387162 |
| Номер на схеме | 11 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 11 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 12 |
| Название детали | Шланг 0007387050 |
| Ссылка на деталь | 0007387050 |
| Номер на схеме | 13 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 14 |
| Название детали | Труба 0007383740 |
| Ссылка на деталь | 0007383740 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы высокого давления. Привод, Приводы |
