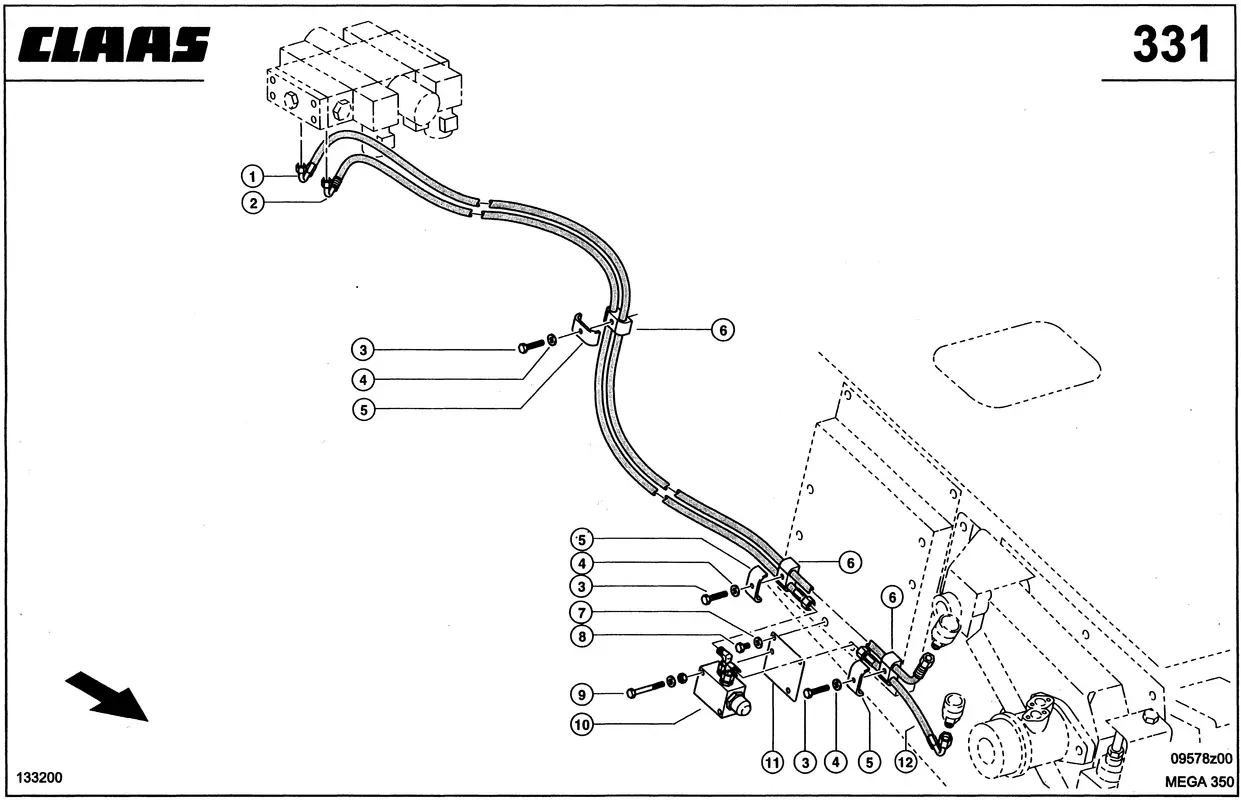

Гидропроводы высокого давления. Привод. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Гидропроводы высокого давления. Привод. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0007387162 |
| Ссылка на деталь | 0007387162 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007382500 |
| Ссылка на деталь | 0007382500 |
| Номер на схеме | 3 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 4 |
| Название детали | Шайба Опорная 0002383870 |
| Ссылка на деталь | 0002383870 |
| Номер на схеме | 5 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 6 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 7 |
| Название детали | Шайба Опорная 0002383870 |
| Ссылка на деталь | 0002383870 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002374380 |
| Ссылка на деталь | 0002374380 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 9 |
| Название детали | Шайба Опорная 0002383870 |
| Ссылка на деталь | 0002383870 |
| Номер на схеме | 10 |
| Название детали | Блок Распределит. 0000404170 |
| Ссылка на деталь | 0000404170 |
| Номер на схеме | 11 |
| Название детали | Щиток Опорный 0006339550 |
| Ссылка на деталь | 0006339550 |
| Номер на схеме | 12 |
| Название детали | Шланг 0007387050 |
| Ссылка на деталь | 0007387050 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы высокого давления. Привод, Приводы |
