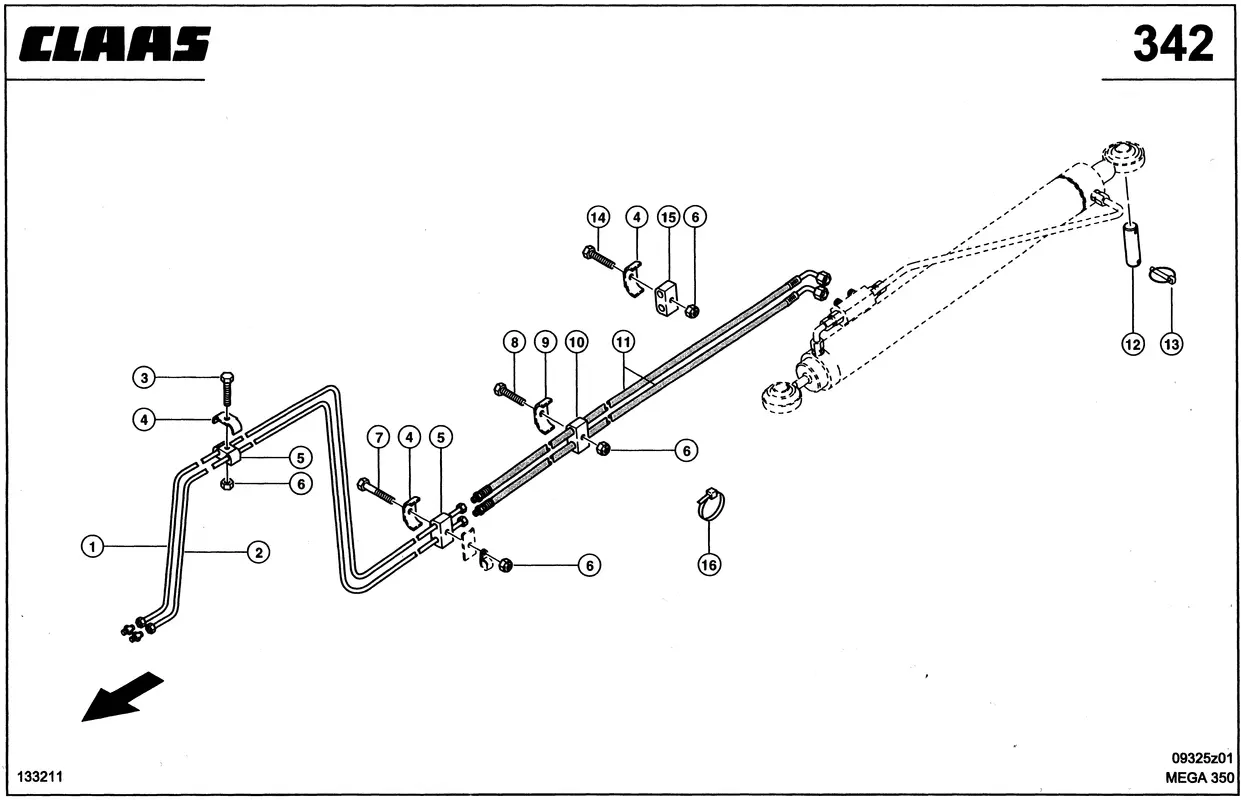

Гидропроводы высокого давления, выгрузна. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Гидропроводы высокого давления, выгрузна. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод 0005444721 |
| Ссылка на деталь | 0005444721 |
| Номер на схеме | 2 |
| Название детали | Трубопровод 0005444701 |
| Ссылка на деталь | 0005444701 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 4 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002355190 |
| Ссылка на деталь | 0002355190 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 9 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 10 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 11 |
| Название детали | Шланг Соединит. 0007386880 |
| Ссылка на деталь | 0007386880 |
| Номер на схеме | 12 |
| Название детали | Палец 0005416351 |
| Ссылка на деталь | 0005416351 |
| Номер на схеме | 13 |
| Название детали | Шпилька Откидная 0002114110 |
| Ссылка на деталь | 0002114110 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 15 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 16 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы высокого давления, выгрузна |
