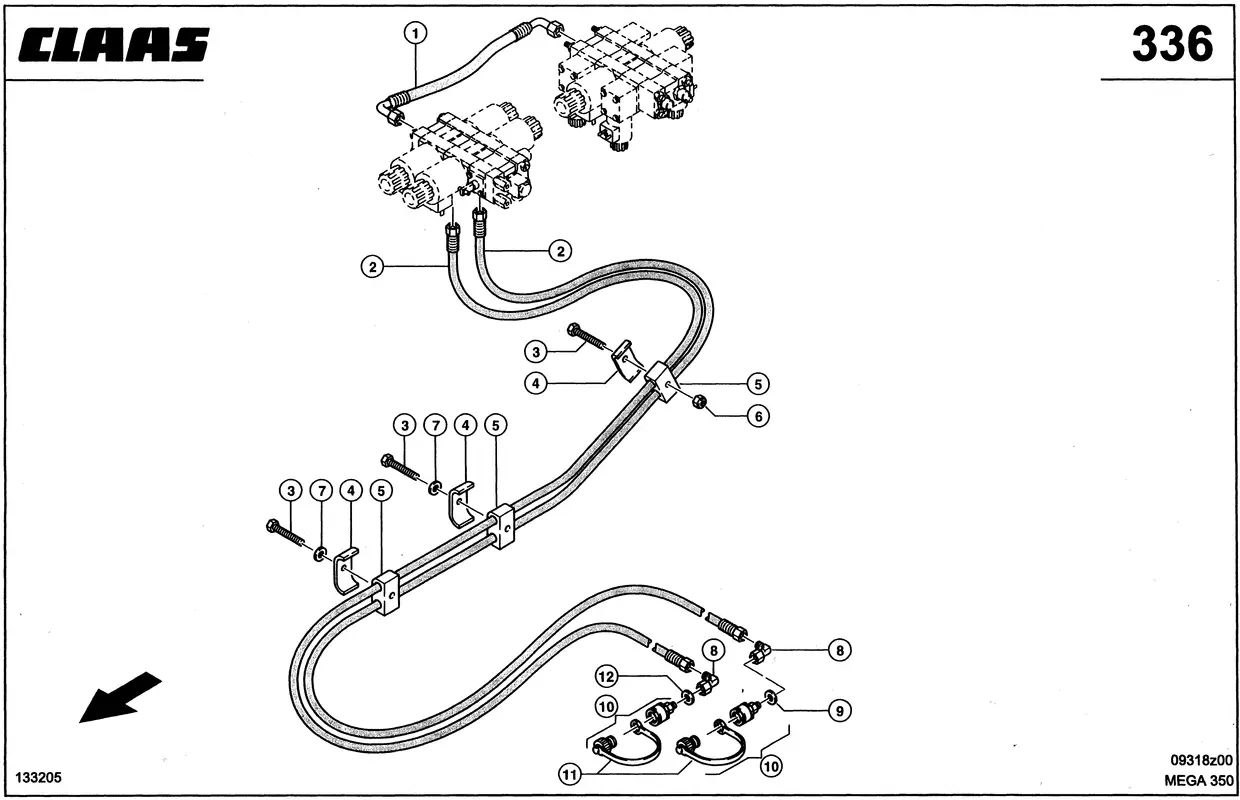

Гидропроводы высокого давления, вынос мо. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Гидропроводы высокого давления, вынос мо. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0006898631 |
| Ссылка на деталь | 0006898631 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007150050 |
| Ссылка на деталь | 0007150050 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 8 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 9 |
| Название детали | Шайба Пластмас. 0006979080 |
| Ссылка на деталь | 0006979080 |
| Номер на схеме | 10 |
| Название детали | Пробка Резьбовая 0006979040 |
| Ссылка на деталь | 0006979040 |
| Номер на схеме | 11 |
| Название детали | Пробка Пылезащ. 0006979050 |
| Ссылка на деталь | 0006979050 |
| Номер на схеме | 12 |
| Название детали | Шайба Пластмас. 0006979090 |
| Ссылка на деталь | 0006979090 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы высокого давления, вынос мо |
