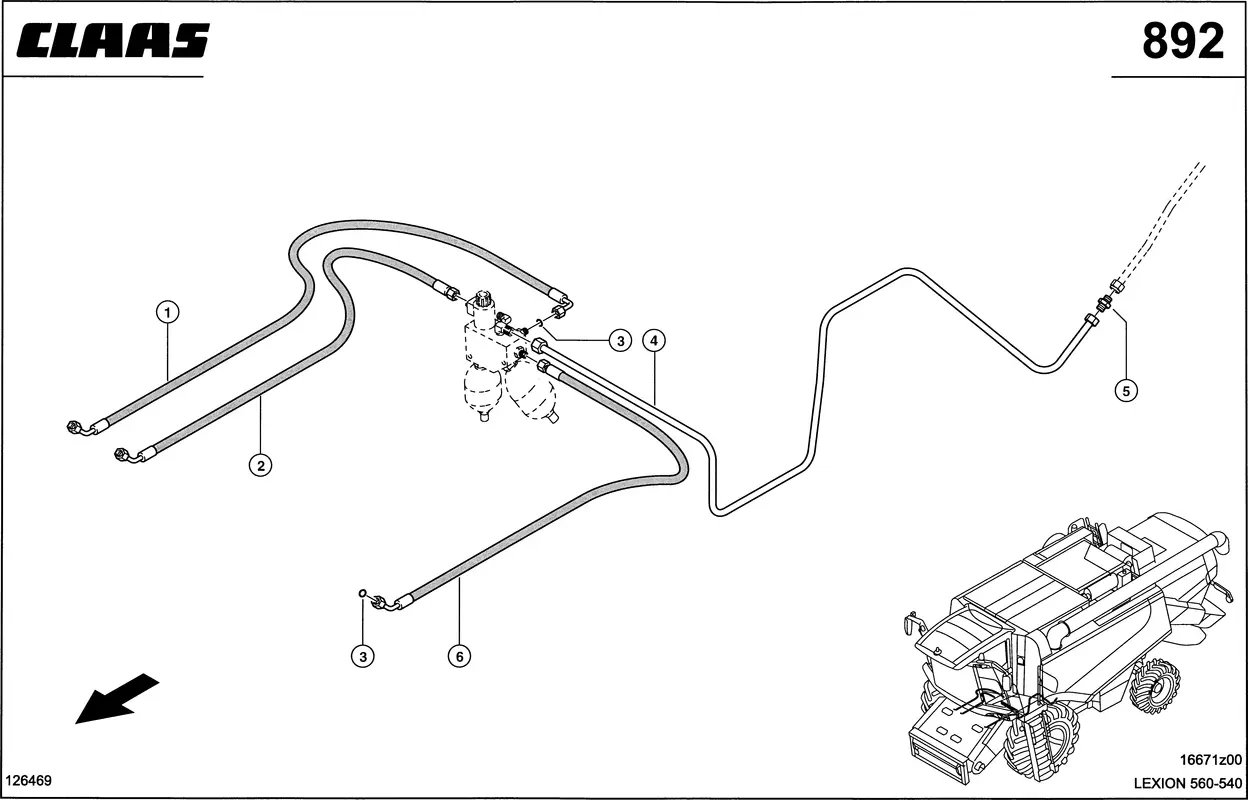

Гидропроводы, жатка – демпфирование. Запчасти для комбайнов lexion 560-540 № машины 58400011 58499999
Гидропроводы, жатка – демпфирование. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 135178683 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Шланг Соединит. 0007384530 |
Ссылка на деталь | 0007384530 |
Номер на схеме | 2 |
Название детали | Шланг Соединит. 0007386830 |
Ссылка на деталь | 0007386830 |
Номер на схеме | 3 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 4 |
Название детали | Трубопровод Смонт 0007432460 |
Ссылка на деталь | 0007432460 |
Номер на схеме | 5 |
Название детали | Штуцер 0002384000 |
Ссылка на деталь | 0002384000 |
Номер на схеме | 6 |
Название детали | Шланг Соединит. 0007384540 |
Ссылка на деталь | 0007384540 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Гидравлика, Гидравлические Линии, Гидропроводы, жатка – демпфирование |
