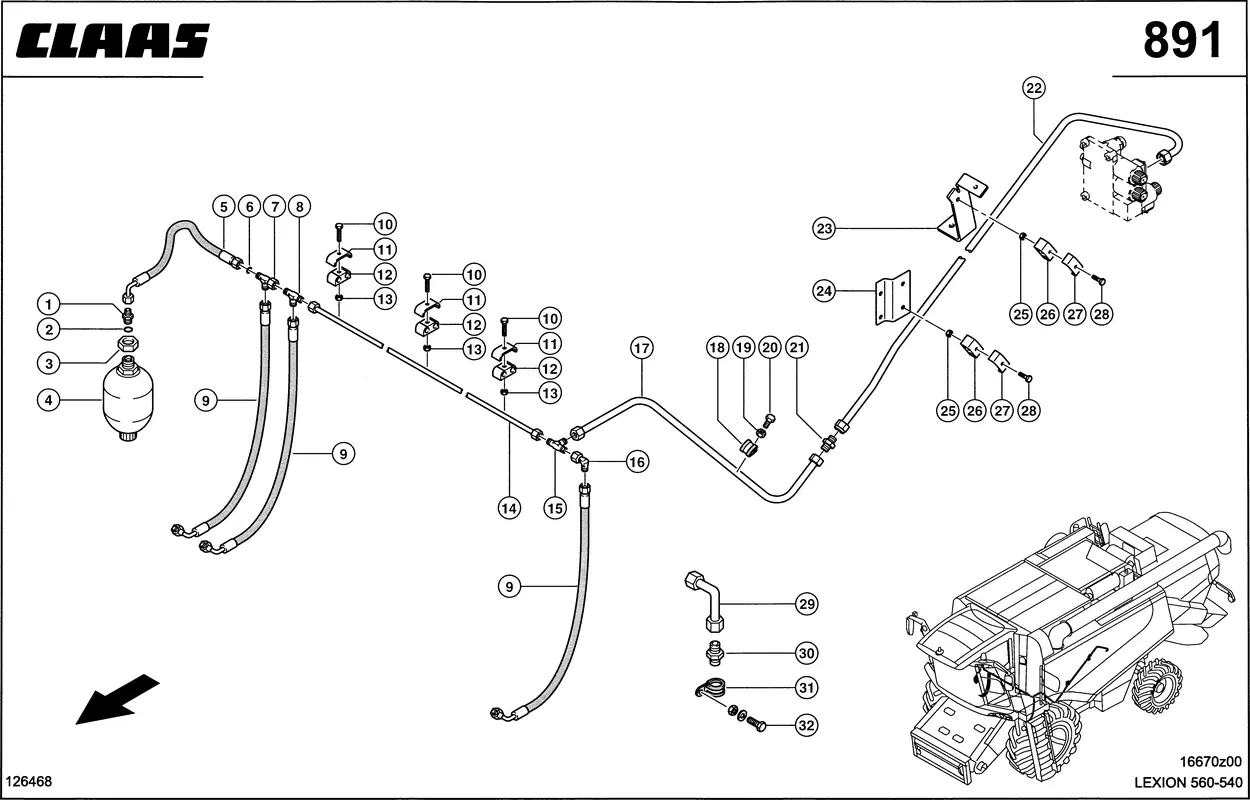

Гидропроводы, жатка — поднять / опустить. Запчасти для комбайнов lexion 560-540 № машины 58400011 58499999
Гидропроводы, жатка — поднять / опустить. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002153150 |
| Ссылка на деталь | 0002153150 |
| Номер на схеме | 4 |
| Название детали | Гидроаккумулятор 0006689270 |
| Ссылка на деталь | 0006689270 |
| Номер на схеме | 5 |
| Название детали | Шланг 0007387050 |
| Ссылка на деталь | 0007387050 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 7 |
| Название детали | Тройник 0002387950 |
| Ссылка на деталь | 0002387950 |
| Номер на схеме | 8 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 9 |
| Название детали | Шланг Соединит. 0007386830 |
| Ссылка на деталь | 0007386830 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 11 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 13 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 14 |
| Название детали | Труба 0007381200 |
| Ссылка на деталь | 0007381200 |
| Номер на схеме | 15 |
| Название детали | Т-Редуктор 0002160350 |
| Ссылка на деталь | 0002160350 |
| Номер на схеме | 16 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 17 |
| Название детали | Трубопровод Смонт 0007432440 |
| Ссылка на деталь | 0007432440 |
| Номер на схеме | 18 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 19 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 21 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 22 |
| Название детали | Труба 0007430961 |
| Ссылка на деталь | 0007430961 |
| Номер на схеме | 23 |
| Название детали | Держатель 0006837091 |
| Ссылка на деталь | 0006837091 |
| Номер на схеме | 24 |
| Название детали | Щиток Опорный 0007151980 |
| Ссылка на деталь | 0007151980 |
| Номер на схеме | 25 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 26 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 27 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 28 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 29 |
| Название детали | Труба 0007386681 |
| Ссылка на деталь | 0007386681 |
| Номер на схеме | 30 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 31 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 32 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 32 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, жатка — поднять / опустить |
