Гидропроводы, жатка-поперечная регулиров. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Гидропроводы, жатка-поперечная регулиров. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание

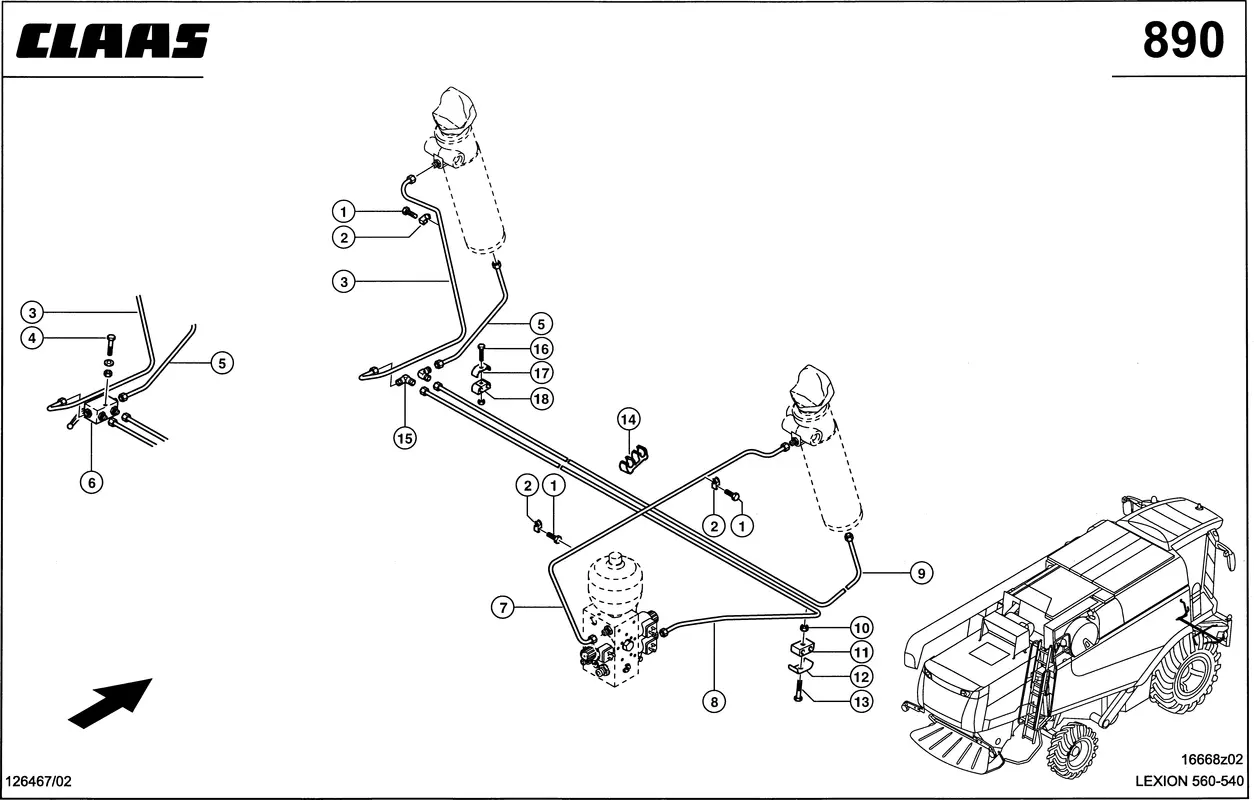

| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002152950 |
| Ссылка на деталь | 0002152950 |
| Номер на схеме | 2 |
| Название детали | Хомут Одинарный 0000707280 |
| Ссылка на деталь | 0000707280 |
| Номер на схеме | 3 |
| Название детали | Труба 0007433941 |
| Ссылка на деталь | 0007433941 |
| Номер на схеме | 3 |
| Название детали | Трубопровод Смонт 0007431560 |
| Ссылка на деталь | 0007431560 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002355090 |
| Ссылка на деталь | 0002355090 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Труба 0007433961 |
| Ссылка на деталь | 0007433961 |
| Номер на схеме | 5 |
| Название детали | Трубопровод Смонт 0007431580 |
| Ссылка на деталь | 0007431580 |
| Номер на схеме | 6 |
| Название детали | Блок Распределит. 0007152530 |
| Ссылка на деталь | 0007152530 |
| Номер на схеме | 7 |
| Название детали | Труба 0007431422 |
| Ссылка на деталь | 0007431422 |
| Номер на схеме | 8 |
| Название детали | Трубопровод Смонт 0007431320 |
| Ссылка на деталь | 0007431320 |
| Номер на схеме | 9 |
| Название детали | Труба 0007431381 |
| Ссылка на деталь | 0007431381 |
| Номер на схеме | 10 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 11 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 12 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 14 |
| Название детали | Держатель Провод. 0007387750 |
| Ссылка на деталь | 0007387750 |
| Номер на схеме | 15 |
| Название детали | Штуцер Угловой 0002153390 |
| Ссылка на деталь | 0002153390 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 16 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 17 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 18 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, жатка-поперечная регулиров |
