Гидропроводы зубцового распределителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Гидропроводы зубцового распределителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999

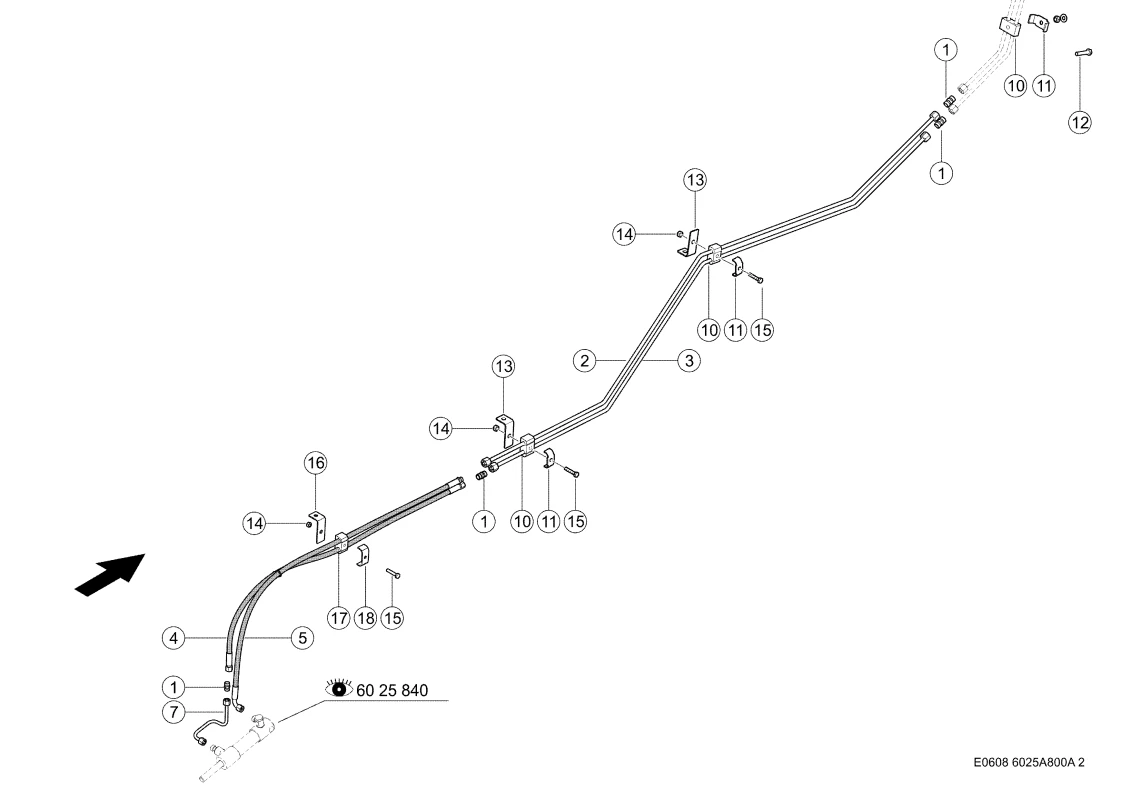

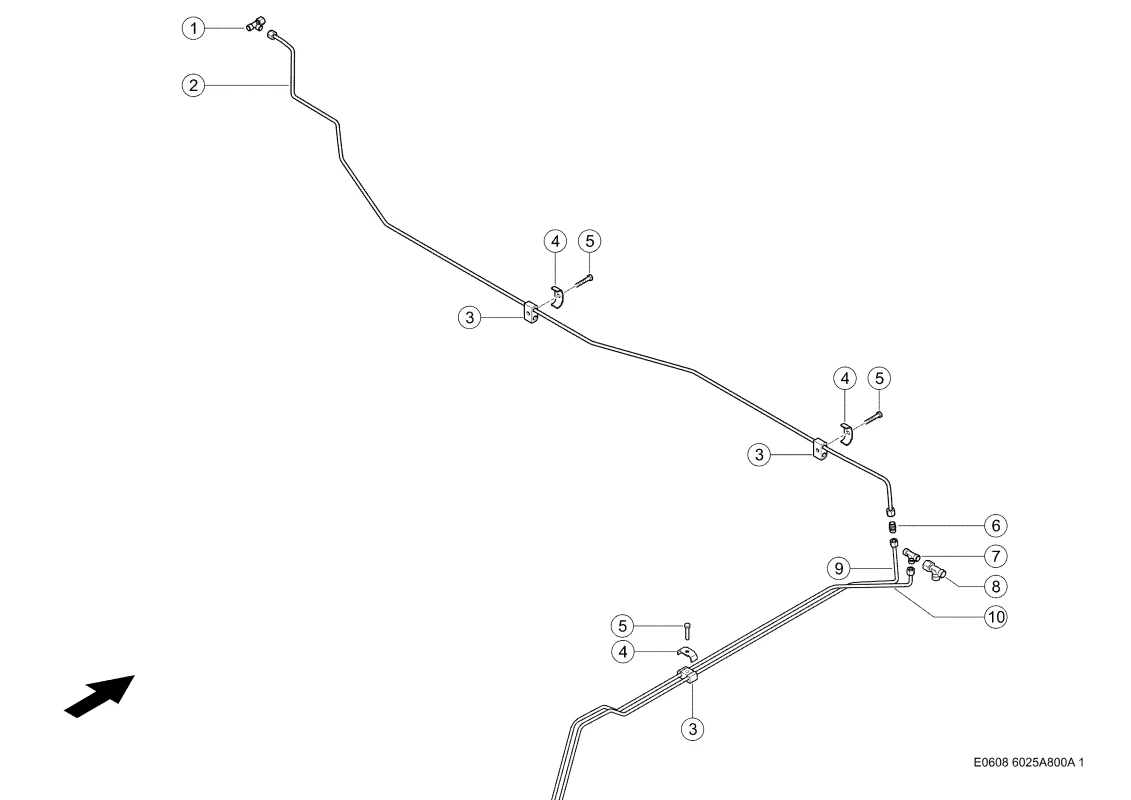

Описание
| Номер на схеме | 1 |
| Название детали | Штуцер 0002387180 |
| Ссылка на деталь | 0002387180 |
| Номер на схеме | 1 |
| Название детали | Тройник 0002392800 |
| Ссылка на деталь | 0002392800 |
| Номер на схеме | 2 |
| Название детали | Труба 0023117501 |
| Ссылка на деталь | 0023117501 |
| Номер на схеме | 2 |
| Название детали | Труба 0023122224 |
| Ссылка на деталь | 0023122224 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 3 |
| Название детали | Труба 0023117521 |
| Ссылка на деталь | 0023117521 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 4 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 4 |
| Название детали | Шланг 0009133220 |
| Ссылка на деталь | 0009133220 |
| Номер на схеме | 5 |
| Название детали | Шланг 0006671170 |
| Ссылка на деталь | 0006671170 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 6 |
| Название детали | Штуцер 0002387180 |
| Ссылка на деталь | 0002387180 |
| Номер на схеме | 7 |
| Название детали | Трубопровод. 0007474280 |
| Ссылка на деталь | 0007474280 |
| Номер на схеме | 7 |
| Название детали | Т-Редуктор 0002162390 |
| Ссылка на деталь | 0002162390 |
| Номер на схеме | 8 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 9 |
| Название детали | Труба 0023117480 |
| Ссылка на деталь | 0023117480 |
| Номер на схеме | 10 |
| Название детали | Труба 0023117460 |
| Ссылка на деталь | 0023117460 |
| Номер на схеме | 10 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 11 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 13 |
| Название детали | Держатель 0007473360 |
| Ссылка на деталь | 0007473360 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 16 |
| Название детали | Держатель 0007235042 |
| Ссылка на деталь | 0007235042 |
| Номер на схеме | 17 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 18 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Гидропроводы зубцового распределителя, Зубцовый Распределитель (Active Spreader), Укладка Массы / Соломы |
