Гидрошланг рабочей гидравлики. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Гидрошланг рабочей гидравлики. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание

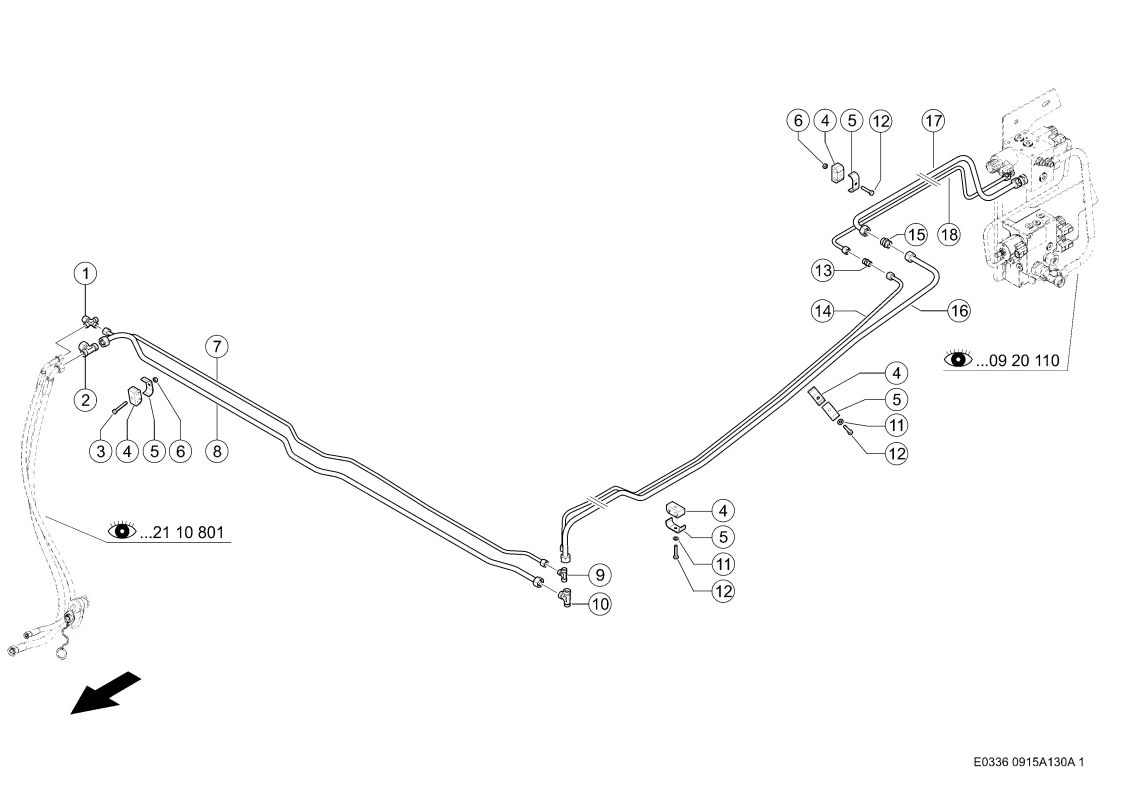

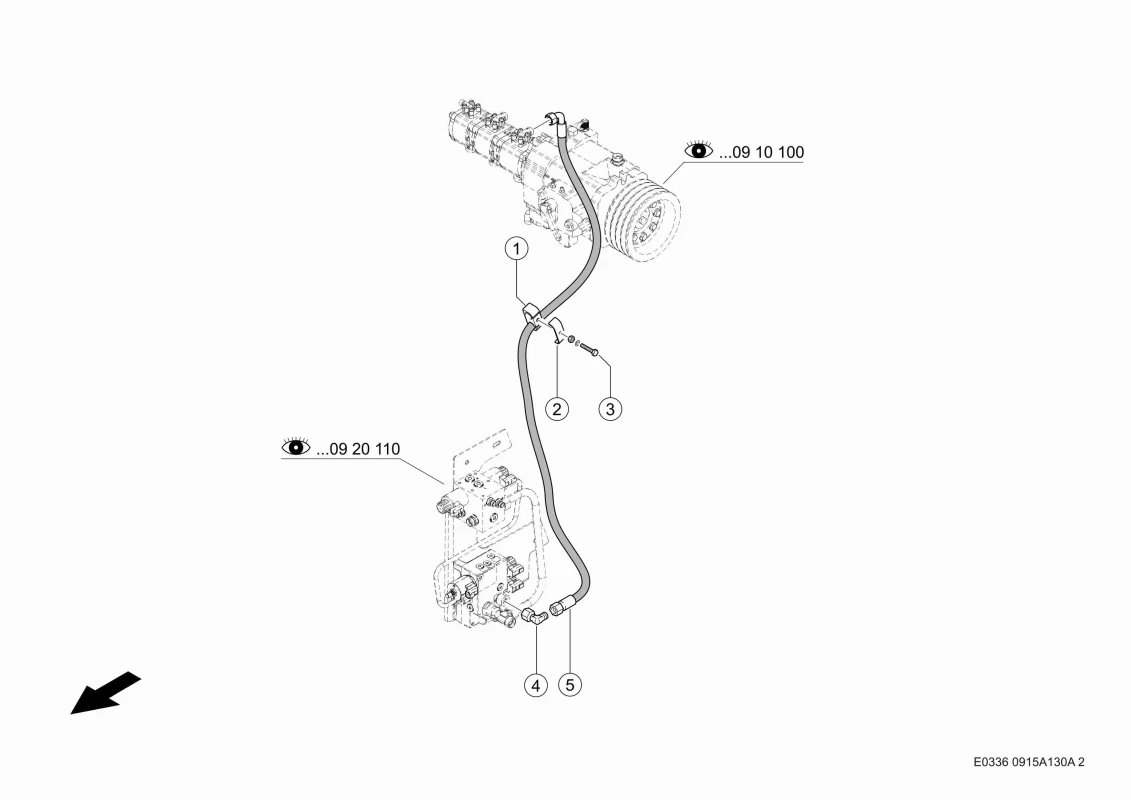

| Номер на схеме | 1 |
| Название детали | Патрубок 0002162611 |
| Ссылка на деталь | 0002162611 |
| Номер на схеме | 1 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 2 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 2 |
| Название детали | Тройник 0002498520 |
| Ссылка на деталь | 0002498520 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002374440 |
| Ссылка на деталь | 0002374440 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Угл. Штутцер 0002498360 |
| Ссылка на деталь | 0002498360 |
| Номер на схеме | 4 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 5 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 5 |
| Название детали | Гидрошланг 0013020830 |
| Ссылка на деталь | 0013020830 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Труба 0007473340 |
| Ссылка на деталь | 0007473340 |
| Номер на схеме | 8 |
| Название детали | Труба 0007473320 |
| Ссылка на деталь | 0007473320 |
| Номер на схеме | 9 |
| Название детали | Тройник 0002387950 |
| Ссылка на деталь | 0002387950 |
| Номер на схеме | 10 |
| Название детали | Штуцер Редукц. 0002500970 |
| Ссылка на деталь | 0002500970 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 13 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 14 |
| Название детали | Труба 0023123800 |
| Ссылка на деталь | 0023123800 |
| Номер на схеме | 15 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 16 |
| Название детали | Труба 0023123780 |
| Ссылка на деталь | 0023123780 |
| Номер на схеме | 17 |
| Название детали | Труба 0023123660 |
| Ссылка на деталь | 0023123660 |
| Номер на схеме | 18 |
| Название детали | Труба 0023123640 |
| Ссылка на деталь | 0023123640 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидрошланг рабочей гидравлики |
