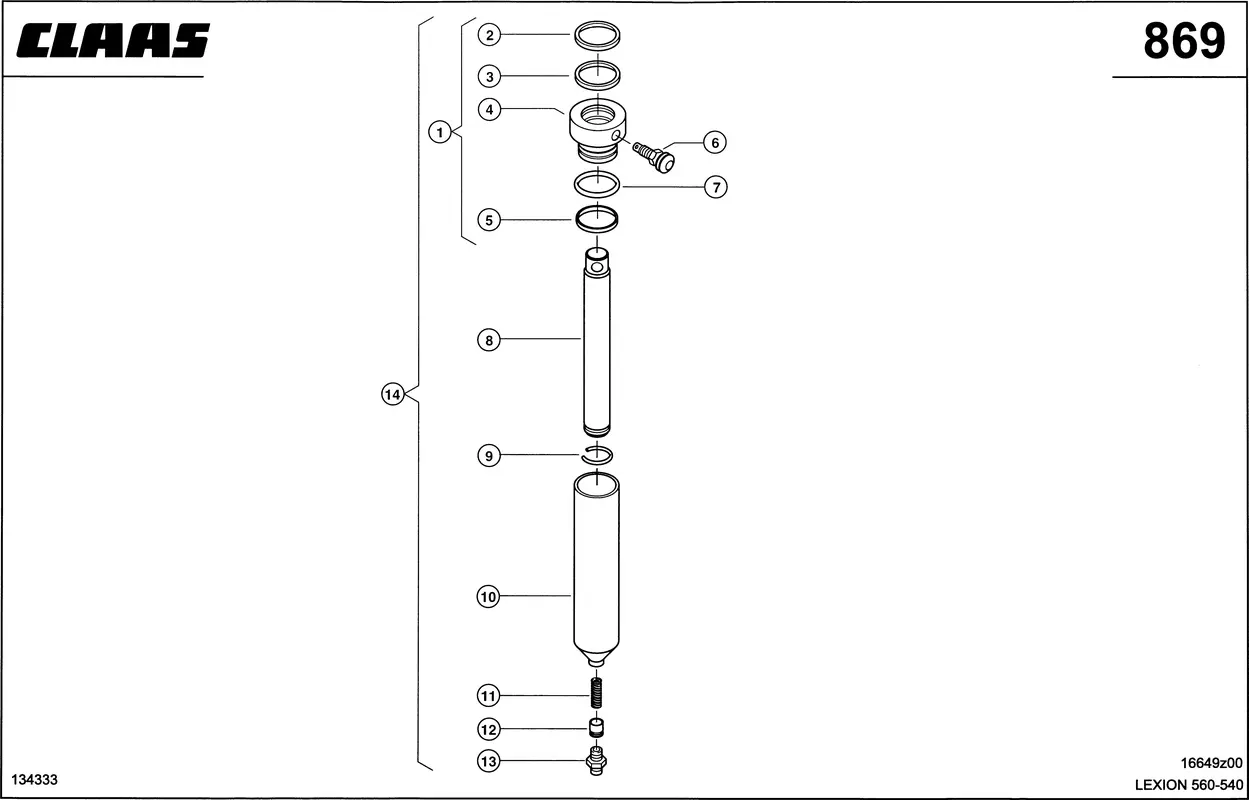

Гидроцилиндр. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Гидроцилиндр. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Головка Цилиндра 0000436350 |
| Ссылка на деталь | 0000436350 |
| Номер на схеме | 2 |
| Название детали | Пыльник 0002390080 |
| Ссылка на деталь | 0002390080 |
| Номер на схеме | 3 |
| Название детали | Кольцо П-Образн. 0002390090 |
| Ссылка на деталь | 0002390090 |
| Номер на схеме | 4 |
| Название детали | Головка Цилиндра 0000436340 |
| Ссылка на деталь | 0000436340 |
| Номер на схеме | 5 |
| Название детали | Двойной Уплотнитель 0002181800 |
| Ссылка на деталь | 0002181800 |
| Номер на схеме | 6 |
| Название детали | Клапан Сапуна 0000636600 |
| Ссылка на деталь | 0000636600 |
| Номер на схеме | 7 |
| Название детали | Проволока Стопорная 0000898000 |
| Ссылка на деталь | 0000898000 |
| Номер на схеме | 8 |
| Название детали | Поршень 0000871220 |
| Ссылка на деталь | 0000871220 |
| Номер на схеме | 9 |
| Название детали | Кольцо Стопорное 0002394240 |
| Ссылка на деталь | 0002394240 |
| Номер на схеме | 10 |
| Название детали | Труба Цилиндра 0000861521 |
| Ссылка на деталь | 0000861521 |
| Номер на схеме | 11 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 12 |
| Название детали | Клапан Обратный 0006315680 |
| Ссылка на деталь | 0006315680 |
| Номер на схеме | 13 |
| Название детали | Штуцер Резьбовой 0000889450 |
| Ссылка на деталь | 0000889450 |
| Номер на схеме | 14 |
| Название детали | Гидроцилиндр В Сборе 0000892192 |
| Ссылка на деталь | 0000892192 |
| Номер на схеме | 14 |
| Название детали | Кпл.Уплотнений 0000456990 |
| Ссылка на деталь | 0000456990 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидроцилиндр, Цилиндр |
