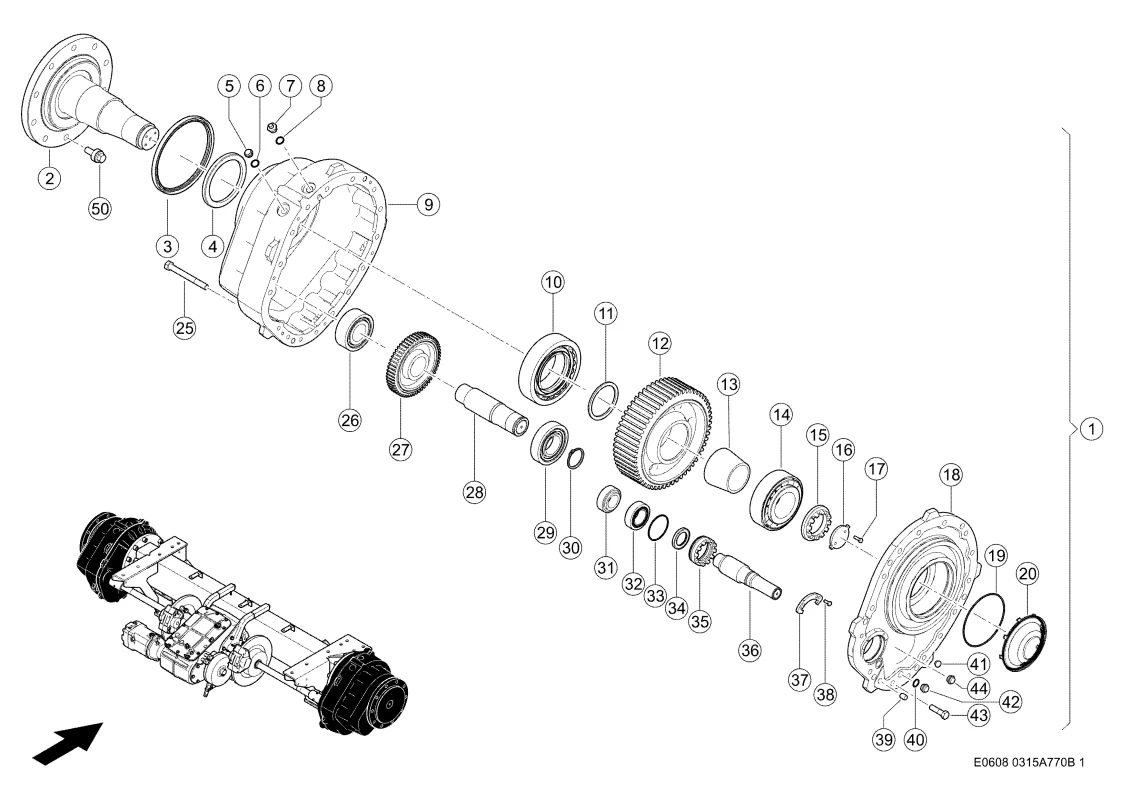

Главная передача. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Главная передача. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Артикул: 185176710 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Передача Гл. Пр. 0017037700 |
Ссылка на деталь | 0017037700 |
Номер на схеме | 1 |
Название детали | Передача Гл. Лев. 0017037800 |
Ссылка на деталь | 0017037800 |
Номер на схеме | 2 |
Название детали | Вал Колеса 0017032960 |
Ссылка на деталь | 0017032960 |
Номер на схеме | 3 |
Название детали | Уплотнение 0002190730 |
Ссылка на деталь | 0002190730 |
Номер на схеме | 4 |
Название детали | Кольцо Упорное 0006699980 |
Ссылка на деталь | 0006699980 |
Номер на схеме | 5 |
Название детали | Пробка Резьбов. 0007665681 |
Ссылка на деталь | 0007665681 |
Номер на схеме | 6 |
Название детали | Кольцо Уплотнительное 0006330321 |
Ссылка на деталь | 0006330321 |
Номер на схеме | 7 |
Название детали | Клапан Для Удаления Воздуха 0007747220 |
Ссылка на деталь | 0007747220 |
Номер на схеме | 8 |
Название детали | Кольцо Уплотнительное 0006330321 |
Ссылка на деталь | 0006330321 |
Номер на схеме | 9 |
Название детали | Корпус Редуктора 0017037710 |
Ссылка на деталь | 0017037710 |
Номер на схеме | 9 |
Название детали | Корпус Редуктора 0017037790 |
Ссылка на деталь | 0017037790 |
Номер на схеме | 10 |
Название детали | Роликоподшипник 0002134040 |
Ссылка на деталь | 0002134040 |
Номер на схеме | 11 |
Название детали | Кольцо Центрир. 0017033510 |
Ссылка на деталь | 0017033510 |
Номер на схеме | 12 |
Название детали | Колесо Цилиндрич. 0017034590 |
Ссылка на деталь | 0017034590 |
Номер на схеме | 13 |
Название детали | Втулка Распорная 0017033160 |
Ссылка на деталь | 0017033160 |
Номер на схеме | 14 |
Название детали | Роликоподшипник 0002134030 |
Ссылка на деталь | 0002134030 |
Номер на схеме | 15 |
Название детали | Гайка Корончатая 0017033540 |
Ссылка на деталь | 0017033540 |
Номер на схеме | 16 |
Название детали | Предохранительная Вставка 0017033571 |
Ссылка на деталь | 0017033571 |
Номер на схеме | 17 |
Название детали | Болт 6-Гр. 0002443780 |
Ссылка на деталь | 0002443780 |
Номер на схеме | 18 |
Название детали | Крышка Редуктора 0017037721 |
Ссылка на деталь | 0017037721 |
Номер на схеме | 18 |
Название детали | Крышка Редуктора 0017037781 |
Ссылка на деталь | 0017037781 |
Номер на схеме | 19 |
Название детали | Кольцо Уплотнит. 0002183030 |
Ссылка на деталь | 0002183030 |
Номер на схеме | 20 |
Название детали | Крышка 0006377750 |
Ссылка на деталь | 0006377750 |
Номер на схеме | 25 |
Название детали | Болт 6-Гр. 0002144550 |
Ссылка на деталь | 0002144550 |
Номер на схеме | 26 |
Название детали | Роликоподшипник 0002196200 |
Ссылка на деталь | 0002196200 |
Номер на схеме | 27 |
Название детали | Колесо Цилиндрич. 0017034570 |
Ссылка на деталь | 0017034570 |
Номер на схеме | 28 |
Название детали | Вал Промежут. 0017034580 |
Ссылка на деталь | 0017034580 |
Номер на схеме | 29 |
Название детали | Роликоподшипник 0002196210 |
Ссылка на деталь | 0002196210 |
Номер на схеме | 30 |
Название детали | Кольцо Стопорное 0002183870 |
Ссылка на деталь | 0002183870 |
Номер на схеме | 31 |
Название детали | Роликоподшипник 0002393690 |
Ссылка на деталь | 0002393690 |
Номер на схеме | 32 |
Название детали | Роликоподшипник 0002394760 |
Ссылка на деталь | 0002394760 |
Номер на схеме | 33 |
Название детали | Кольцо Уплотнит. 0002115270 |
Ссылка на деталь | 0002115270 |
Номер на схеме | 34 |
Название детали | Уплотнение 0002371212 |
Ссылка на деталь | 0002371212 |
Номер на схеме | 35 |
Название детали | Гайка Корончатая 0017033190 |
Ссылка на деталь | 0017033190 |
Номер на схеме | 36 |
Название детали | Вал-Шестерня 0017034561 |
Ссылка на деталь | 0017034561 |
Номер на схеме | 37 |
Название детали | Предохранитель 0017033531 |
Ссылка на деталь | 0017033531 |
Номер на схеме | 38 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 39 |
Название детали | Штифт Цилиндрич. 0002182750 |
Ссылка на деталь | 0002182750 |
Номер на схеме | 40 |
Название детали | Болт 6-Гр. 0010358281 |
Ссылка на деталь | 0010358281 |
Номер на схеме | 41 |
Название детали | Заглушка 0002440790 |
Ссылка на деталь | 0002440790 |
Номер на схеме | 42 |
Название детали | Винт Магнитного Фильтра 0006839951 |
Ссылка на деталь | 0006839951 |
Номер на схеме | 43 |
Название детали | Кольцо Уплотнительное 0006330321 |
Ссылка на деталь | 0006330321 |
Номер на схеме | 44 |
Название детали | Пробка Резьбов. 0002130990 |
Ссылка на деталь | 0002130990 |
Номер на схеме | 50 |
Название детали | Болт 6-Гр. 0015040750 |
Ссылка на деталь | 0015040750 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
