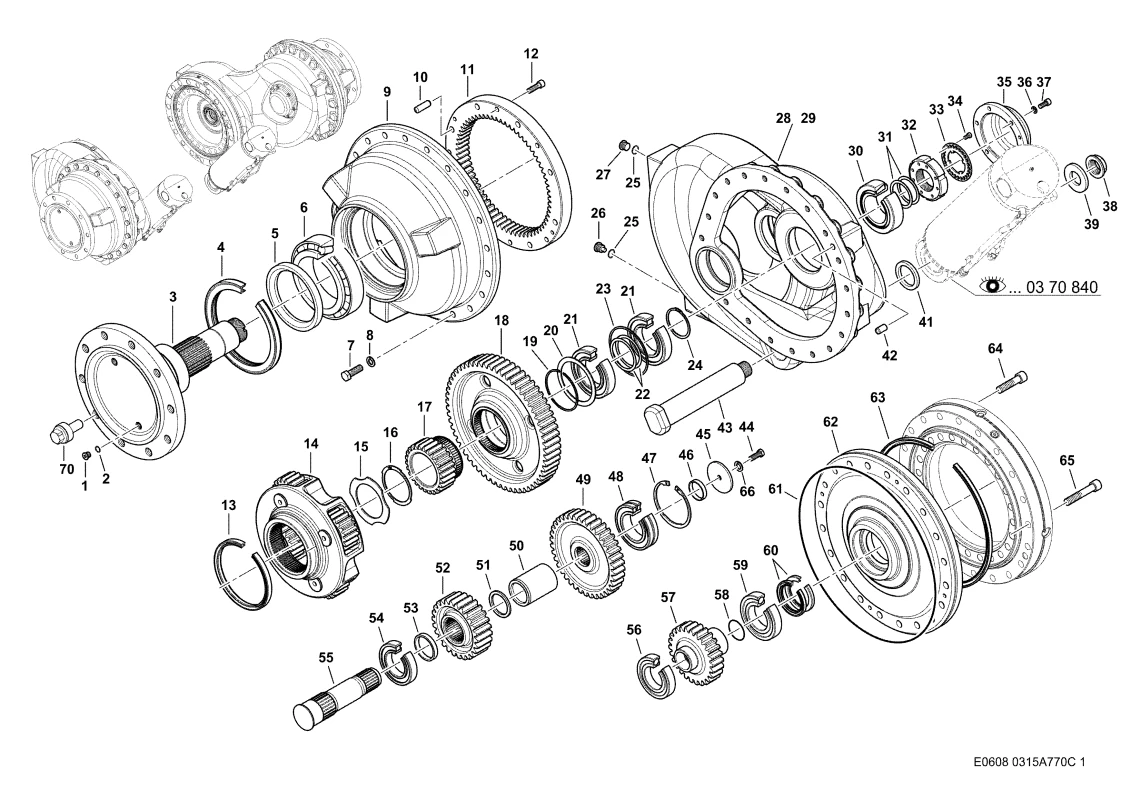

Главная передача. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Главная передача. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Пробка Резьбов. 0002111300 |
| Ссылка на деталь | 0002111300 |
| Номер на схеме | 2 |
| Название детали | Шайба Упорная 0000327350 |
| Ссылка на деталь | 0000327350 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнительное 0001322370 |
| Ссылка на деталь | 0001322370 |
| Номер на схеме | 3 |
| Название детали | Вал Выходной 0015048490 |
| Ссылка на деталь | 0015048490 |
| Номер на схеме | 3 |
| Название детали | Сателлит 0015048740 |
| Ссылка на деталь | 0015048740 |
| Номер на схеме | 4 |
| Название детали | Кольцо 0015048750 |
| Ссылка на деталь | 0015048750 |
| Номер на схеме | 4 |
| Название детали | Кольцо Кассетн. Уплотн. 0015049230 |
| Ссылка на деталь | 0015049230 |
| Номер на схеме | 5 |
| Название детали | Палец 0015048760 |
| Ссылка на деталь | 0015048760 |
| Номер на схеме | 5 |
| Название детали | Кольцо 0015048500 |
| Ссылка на деталь | 0015048500 |
| Номер на схеме | 6 |
| Название детали | Роликоподшипник 0015049240 |
| Ссылка на деталь | 0015049240 |
| Номер на схеме | 6 |
| Название детали | Кольцо Стопорное 0015049080 |
| Ссылка на деталь | 0015049080 |
| Номер на схеме | 7 |
| Название детали | Кольцо Стопорное 0002428810 |
| Ссылка на деталь | 0002428810 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002389790 |
| Ссылка на деталь | 0002389790 |
| Номер на схеме | 8 |
| Название детали | Кольцо Пружинное 0002351351 |
| Ссылка на деталь | 0002351351 |
| Номер на схеме | 9 |
| Название детали | Ступица Колеса 0015048510 |
| Ссылка на деталь | 0015048510 |
| Номер на схеме | 10 |
| Название детали | Штифт Цилиндрич. 0002421890 |
| Ссылка на деталь | 0002421890 |
| Номер на схеме | 11 |
| Название детали | Зубчатый Венец 0015048520 |
| Ссылка на деталь | 0015048520 |
| Номер на схеме | 12 |
| Название детали | Винт С Цил.гол. 0002332130 |
| Ссылка на деталь | 0002332130 |
| Номер на схеме | 13 |
| Название детали | Кольцо 0015049250 |
| Ссылка на деталь | 0015049250 |

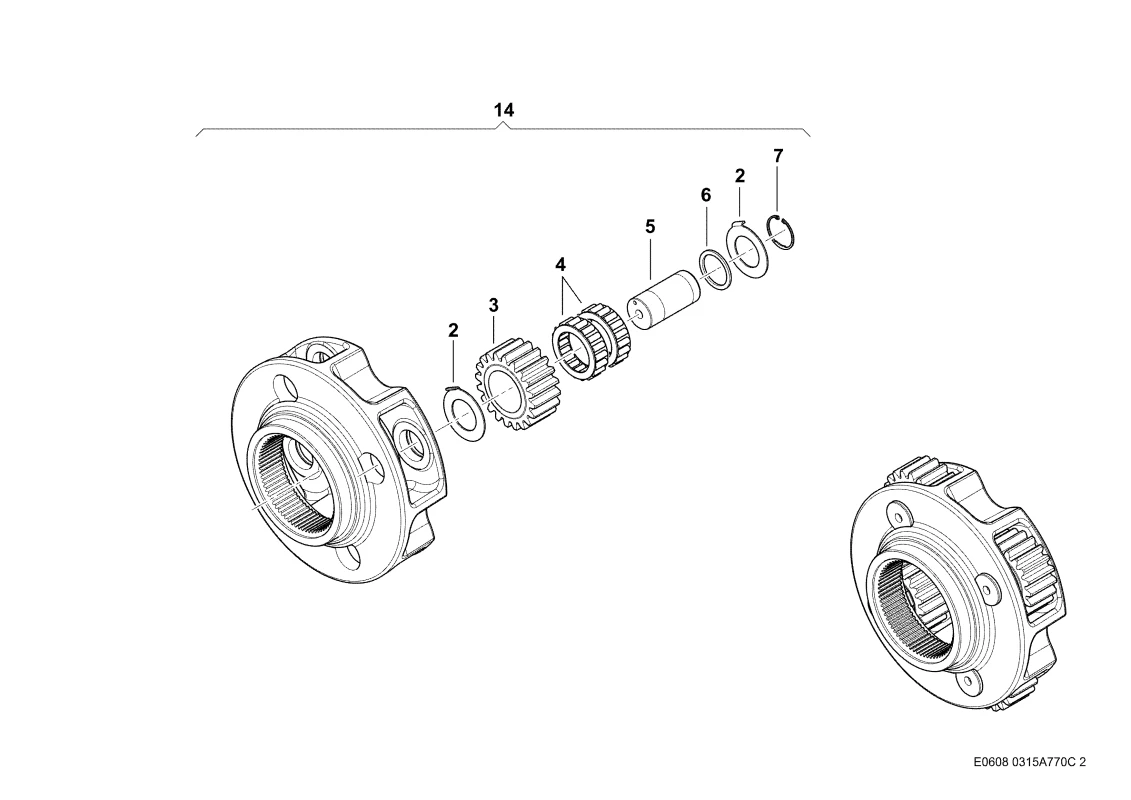

| Номер на схеме | 14 |
| Название детали | Передача Планет. 0015048530 |
| Ссылка на деталь | 0015048530 |
| Номер на схеме | 14 |
| Название детали | Передача Планет. 0015048530 |
| Ссылка на деталь | 0015048530 |
| Номер на схеме | 15 |
| Название детали | Щиток 0015048540 |
| Ссылка на деталь | 0015048540 |
| Номер на схеме | 16 |
| Название детали | Кольцо Стопорное 0002351940 |
| Ссылка на деталь | 0002351940 |
| Номер на схеме | 17 |
| Название детали | Шестерня Центр. 0015048550 |
| Ссылка на деталь | 0015048550 |
| Номер на схеме | 18 |
| Название детали | Колесо Цилиндрич. 0015048560 |
| Ссылка на деталь | 0015048560 |
| Номер на схеме | 19 |
| Название детали | Кольцо Стопорное 0002199790 |
| Ссылка на деталь | 0002199790 |
| Номер на схеме | 20 |
| Название детали | Диск 0015049260 |
| Ссылка на деталь | 0015049260 |
| Номер на схеме | 21 |
| Название детали | Роликоподшипник 0015049270 |
| Ссылка на деталь | 0015049270 |
| Номер на схеме | 22 |
| Название детали | Диск 0015048571 |
| Ссылка на деталь | 0015048571 |
| Номер на схеме | 23 |
| Название детали | Кольцо Стопорное 0015049280 |
| Ссылка на деталь | 0015049280 |
| Номер на схеме | 24 |
| Название детали | Кольцо Стопорное 0015049430 |
| Ссылка на деталь | 0015049430 |
| Номер на схеме | 25 |
| Название детали | Кольцо Уплотнительное 0002448500 |
| Ссылка на деталь | 0002448500 |
| Номер на схеме | 26 |
| Название детали | Пробка Резьбов. 0002334030 |
| Ссылка на деталь | 0002334030 |
| Номер на схеме | 27 |
| Название детали | Заглушка 0015049180 |
| Ссылка на деталь | 0015049180 |
| Номер на схеме | 28 |
| Название детали | Коромысло 0015048580 |
| Ссылка на деталь | 0015048580 |
| Номер на схеме | 30 |
| Название детали | Роликоподшипник 0015049290 |
| Ссылка на деталь | 0015049290 |
| Номер на схеме | 31 |
| Название детали | Кпл.шайб 0015048590 |
| Ссылка на деталь | 0015048590 |
| Номер на схеме | 32 |
| Название детали | Гайка Шлицевая 0015049300 |
| Ссылка на деталь | 0015049300 |
| Номер на схеме | 33 |
| Название детали | Шайба Стопорная 0015048600 |
| Ссылка на деталь | 0015048600 |
| Номер на схеме | 34 |
| Название детали | Винт С Цил.гол. 0002111731 |
| Ссылка на деталь | 0002111731 |
| Номер на схеме | 35 |
| Название детали | Крышка 0015048610 |
| Ссылка на деталь | 0015048610 |
| Номер на схеме | 36 |
| Название детали | Кольцо Пружинное 0002351331 |
| Ссылка на деталь | 0002351331 |
| Номер на схеме | 37 |
| Название детали | Винт С Цил.гол. 0002339661 |
| Ссылка на деталь | 0002339661 |
| Номер на схеме | 38 |
| Название детали | Гайка 0006946370 |
| Ссылка на деталь | 0006946370 |
| Номер на схеме | 39 |
| Название детали | Диск 0006946340 |
| Ссылка на деталь | 0006946340 |
| Номер на схеме | 41 |
| Название детали | Диск 0006946330 |
| Ссылка на деталь | 0006946330 |
| Номер на схеме | 42 |
| Название детали | Штифт Цилиндрич. 0002423770 |
| Ссылка на деталь | 0002423770 |
| Номер на схеме | 43 |
| Название детали | Палец 0015048620 |
| Ссылка на деталь | 0015048620 |
| Номер на схеме | 44 |
| Название детали | Болт 6-Гр. 0002384190 |
| Ссылка на деталь | 0002384190 |
| Номер на схеме | 44 |
| Название детали | Болт 6-Гр. 0002334560 |
| Ссылка на деталь | 0002334560 |
| Номер на схеме | 45 |
| Название детали | Диск 0015048630 |
| Ссылка на деталь | 0015048630 |
| Номер на схеме | 46 |
| Название детали | Кольцо Центрир. 0015048640 |
| Ссылка на деталь | 0015048640 |
| Номер на схеме | 47 |
| Название детали | Кольцо Стопорное 0002430650 |
| Ссылка на деталь | 0002430650 |
| Номер на схеме | 48 |
| Название детали | Роликоподшипник Самоуст. 0015049310 |
| Ссылка на деталь | 0015049310 |
| Номер на схеме | 49 |
| Название детали | Колесо Цилиндрич. 0015048650 |
| Ссылка на деталь | 0015048650 |
| Номер на схеме | 50 |
| Название детали | Втулка Распорная 0015048660 |
| Ссылка на деталь | 0015048660 |
| Номер на схеме | 51 |
| Название детали | Кольцо Распорное 0015048670 |
| Ссылка на деталь | 0015048670 |
| Номер на схеме | 52 |
| Название детали | Колесо Цилиндрич. 0015048680 |
| Ссылка на деталь | 0015048680 |
| Номер на схеме | 53 |
| Название детали | Кольцо Распорное 0015048690 |
| Ссылка на деталь | 0015048690 |
| Номер на схеме | 54 |
| Название детали | Роликоподшипник 0015049321 |
| Ссылка на деталь | 0015049321 |
| Номер на схеме | 55 |
| Название детали | Вал 0015048700 |
| Ссылка на деталь | 0015048700 |
| Номер на схеме | 56 |
| Название детали | Ш/Подш.радиальный 0002181470 |
| Ссылка на деталь | 0002181470 |
| Номер на схеме | 57 |
| Название детали | Колесо Цилиндрич. 0015048710 |
| Ссылка на деталь | 0015048710 |
| Номер на схеме | 58 |
| Название детали | Кольцо Уплотнит. 0002384461 |
| Ссылка на деталь | 0002384461 |
| Номер на схеме | 59 |
| Название детали | Ш/Подш.радиальный 0002166880 |
| Ссылка на деталь | 0002166880 |
| Номер на схеме | 60 |
| Название детали | Кольцо 0015049330 |
| Ссылка на деталь | 0015049330 |
| Номер на схеме | 61 |
| Название детали | Кольцо Уплотнит. 0015049340 |
| Ссылка на деталь | 0015049340 |
| Номер на схеме | 62 |
| Название детали | Фланец 0015048720 |
| Ссылка на деталь | 0015048720 |
| Номер на схеме | 63 |
| Название детали | Кольцо Уплотнительное 0006946250 |
| Ссылка на деталь | 0006946250 |
| Номер на схеме | 64 |
| Название детали | Винт С Цил.гол. 0002145190 |
| Ссылка на деталь | 0002145190 |
| Номер на схеме | 65 |
| Название детали | Винт С Цил.гол. 0026968980 |
| Ссылка на деталь | 0026968980 |
| Номер на схеме | 66 |
| Название детали | Диск 0000341510 |
| Ссылка на деталь | 0000341510 |
| Номер на схеме | 70 |
| Название детали | Болт 6-Гр. 0015040750 |
| Ссылка на деталь | 0015040750 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Ведущий Мост, Главная передача, Ходовая Часть |
