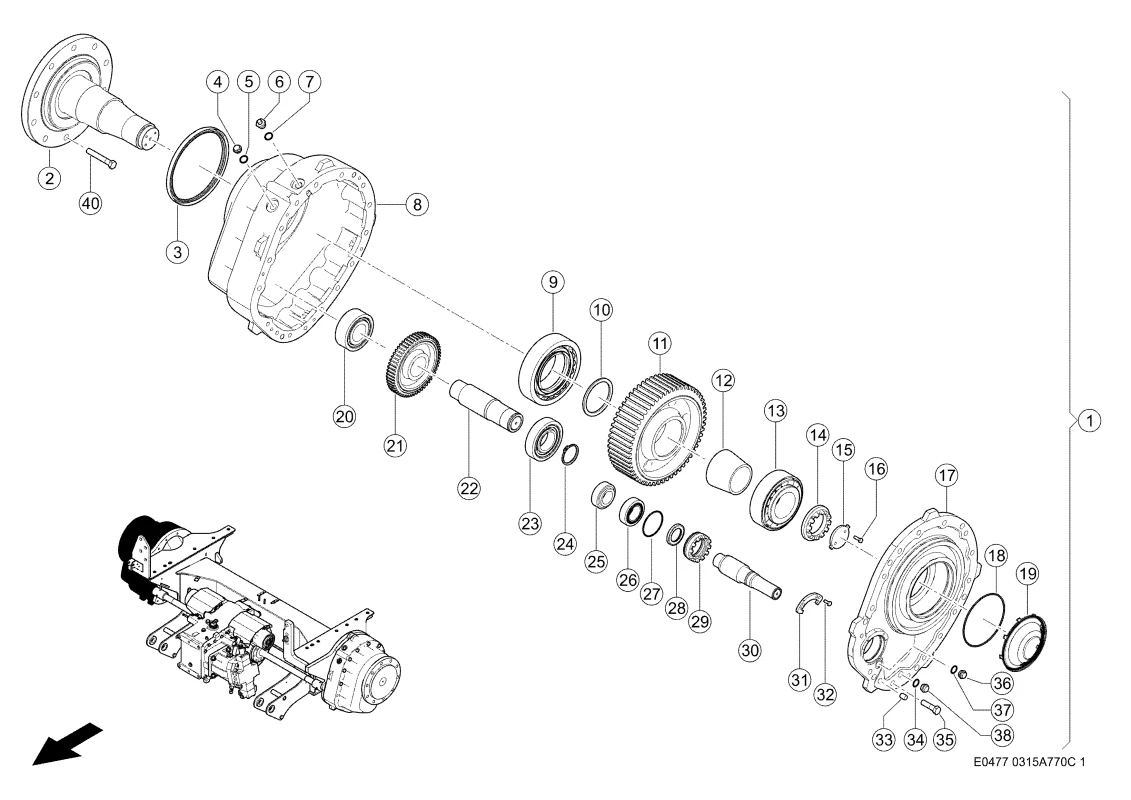

Главная передача. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Главная передача. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Передача Гл. Пр. 0017037700 |
| Ссылка на деталь | 0017037700 |
| Номер на схеме | 1 |
| Название детали | Передача Гл. Лев. 0017037800 |
| Ссылка на деталь | 0017037800 |
| Номер на схеме | 2 |
| Название детали | Вал Колеса 0017032960 |
| Ссылка на деталь | 0017032960 |
| Номер на схеме | 3 |
| Название детали | Уплотнение 0002190730 |
| Ссылка на деталь | 0002190730 |
| Номер на схеме | 4 |
| Название детали | Пробка Резьбов. 0007665681 |
| Ссылка на деталь | 0007665681 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнительное 0006330321 |
| Ссылка на деталь | 0006330321 |
| Номер на схеме | 6 |
| Название детали | Клапан Для Удаления Воздуха 0007747220 |
| Ссылка на деталь | 0007747220 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнительное 0006330321 |
| Ссылка на деталь | 0006330321 |
| Номер на схеме | 8 |
| Название детали | Корпус Редуктора 0017037710 |
| Ссылка на деталь | 0017037710 |
| Номер на схеме | 8 |
| Название детали | Корпус Редуктора 0017037790 |
| Ссылка на деталь | 0017037790 |
| Номер на схеме | 9 |
| Название детали | Роликоподшипник 0002134040 |
| Ссылка на деталь | 0002134040 |
| Номер на схеме | 10 |
| Название детали | Кольцо Центрир. 0017033510 |
| Ссылка на деталь | 0017033510 |
| Номер на схеме | 11 |
| Название детали | Колесо Цилиндрич. 0017034590 |
| Ссылка на деталь | 0017034590 |
| Номер на схеме | 12 |
| Название детали | Втулка Распорная 0017033160 |
| Ссылка на деталь | 0017033160 |
| Номер на схеме | 13 |
| Название детали | Роликоподшипник 0002134030 |
| Ссылка на деталь | 0002134030 |
| Номер на схеме | 14 |
| Название детали | Гайка Корончатая 0017033540 |
| Ссылка на деталь | 0017033540 |
| Номер на схеме | 15 |
| Название детали | Предохранительная Вставка 0017033571 |
| Ссылка на деталь | 0017033571 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002443780 |
| Ссылка на деталь | 0002443780 |
| Номер на схеме | 17 |
| Название детали | Крышка Редуктора 0017037721 |
| Ссылка на деталь | 0017037721 |
| Номер на схеме | 17 |
| Название детали | Крышка Редуктора 0017037781 |
| Ссылка на деталь | 0017037781 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнит. 0002183030 |
| Ссылка на деталь | 0002183030 |
| Номер на схеме | 19 |
| Название детали | Крышка 0006377750 |
| Ссылка на деталь | 0006377750 |
| Номер на схеме | 20 |
| Название детали | Роликоподшипник 0002196200 |
| Ссылка на деталь | 0002196200 |
| Номер на схеме | 21 |
| Название детали | Колесо Цилиндрич. 0017034570 |
| Ссылка на деталь | 0017034570 |
| Номер на схеме | 22 |
| Название детали | Вал Промежут. 0017034580 |
| Ссылка на деталь | 0017034580 |
| Номер на схеме | 23 |
| Название детали | Роликоподшипник 0002196210 |
| Ссылка на деталь | 0002196210 |
| Номер на схеме | 24 |
| Название детали | Кольцо Стопорное 0002183870 |
| Ссылка на деталь | 0002183870 |
| Номер на схеме | 25 |
| Название детали | Роликоподшипник 0002393690 |
| Ссылка на деталь | 0002393690 |
| Номер на схеме | 26 |
| Название детали | Роликоподшипник 0002394760 |
| Ссылка на деталь | 0002394760 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0002115270 |
| Ссылка на деталь | 0002115270 |
| Номер на схеме | 28 |
| Название детали | Уплотнение 0002371212 |
| Ссылка на деталь | 0002371212 |
| Номер на схеме | 29 |
| Название детали | Гайка Корончатая 0017033190 |
| Ссылка на деталь | 0017033190 |
| Номер на схеме | 30 |
| Название детали | Вал-Шестерня 0017034561 |
| Ссылка на деталь | 0017034561 |
| Номер на схеме | 31 |
| Название детали | Предохранитель 0017033531 |
| Ссылка на деталь | 0017033531 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 33 |
| Название детали | Штифт Цилиндрич. 0002182750 |
| Ссылка на деталь | 0002182750 |
| Номер на схеме | 34 |
| Название детали | Кольцо Уплотнительное 0006330321 |
| Ссылка на деталь | 0006330321 |
| Номер на схеме | 35 |
| Название детали | Болт 6-Гр. 0010358281 |
| Ссылка на деталь | 0010358281 |
| Номер на схеме | 36 |
| Название детали | Пробка Резьбов. 0007665681 |
| Ссылка на деталь | 0007665681 |
| Номер на схеме | 37 |
| Название детали | Кольцо Уплотнительное 0006330321 |
| Ссылка на деталь | 0006330321 |
| Номер на схеме | 38 |
| Название детали | Винт Магнитного Фильтра 0006839951 |
| Ссылка на деталь | 0006839951 |
| Номер на схеме | 40 |
| Название детали | Болт 6-Гр. 0015040750 |
| Ссылка на деталь | 0015040750 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
