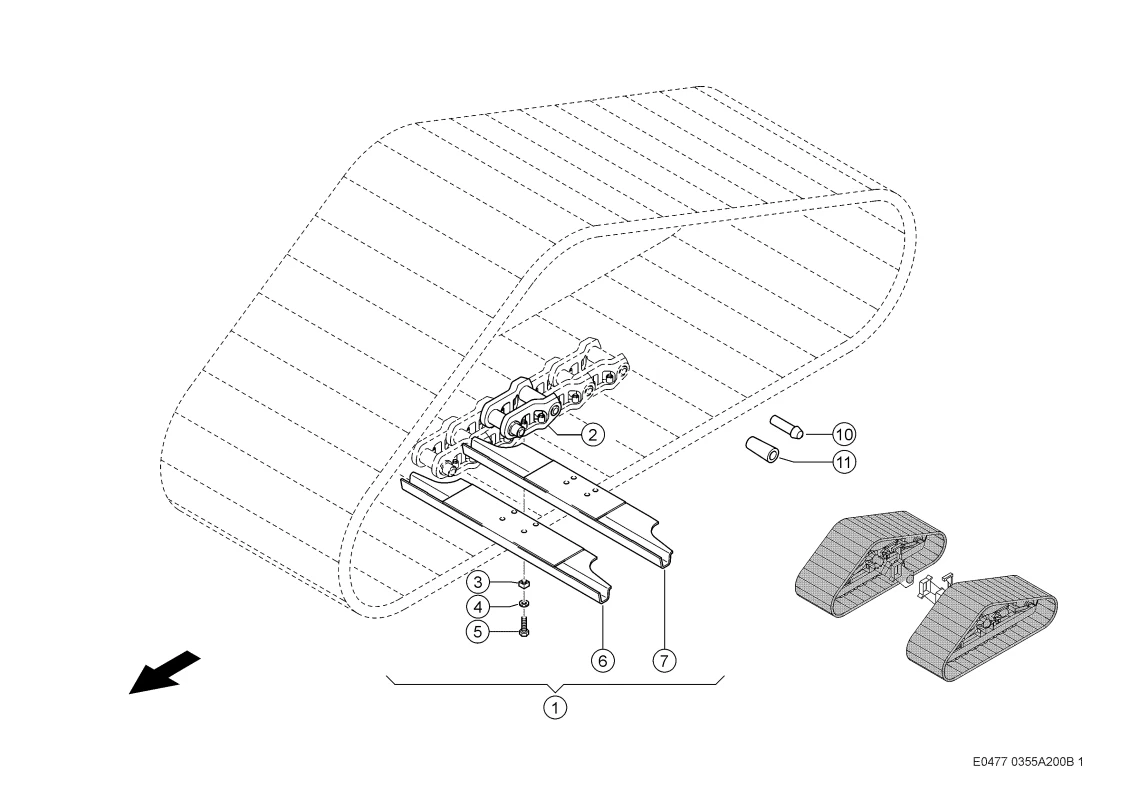

Гусеничная цепь стального полугусеничного движителя. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Гусеничная цепь стального полугусеничного движителя. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Цепь 0007576072 |
| Ссылка на деталь | 0007576072 |
| Номер на схеме | 2 |
| Название детали | Цепь 0007562300 |
| Ссылка на деталь | 0007562300 |
| Номер на схеме | 3 |
| Название детали | Гайка 4-Гр. 0002110121 |
| Ссылка на деталь | 0002110121 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002164541 |
| Ссылка на деталь | 0002164541 |
| Номер на схеме | 6 |
| Название детали | Днище Кузова 0006344754 |
| Ссылка на деталь | 0006344754 |
| Номер на схеме | 7 |
| Название детали | Пластина Донная 0006354591 |
| Ссылка на деталь | 0006354591 |
| Номер на схеме | 10 |
| Название детали | Пробка Пластмас. 0006354740 |
| Ссылка на деталь | 0006354740 |
| Номер на схеме | 11 |
| Название детали | Пробка Резиновая 0006354730 |
| Ссылка на деталь | 0006354730 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гусеничная цепь стального полугусеничного движителя, Гусеничный Движитель, Ходовая Часть |
