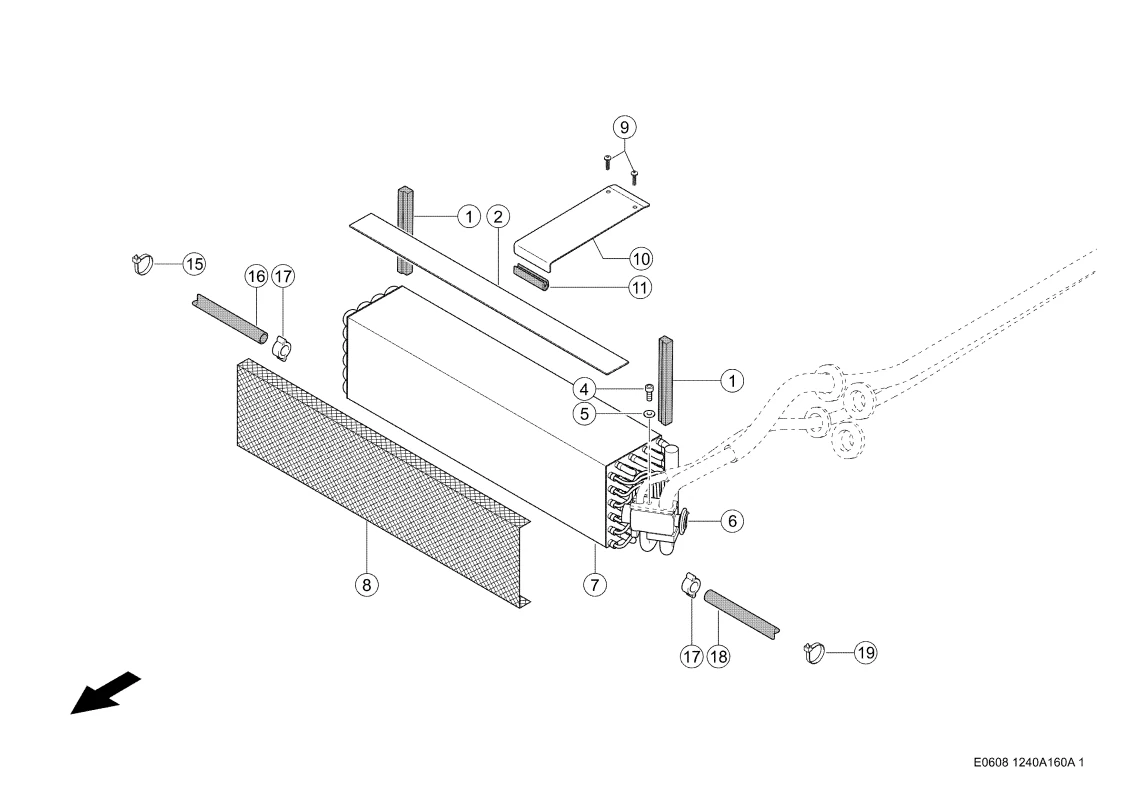

Испаритель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Испаритель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 187277469 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Уплотнение 0005642950 |
Ссылка на деталь | 0005642950 |
Номер на схеме | 2 |
Название детали | Лента Изолирующая 0002054230 |
Ссылка на деталь | 0002054230 |
Номер на схеме | 4 |
Название детали | Винт С Цилиндрической Головкой И Внутр. 0002160380 |
Ссылка на деталь | 0002160380 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 6 |
Название детали | Клапан Расширит. 0006258640 |
Ссылка на деталь | 0006258640 |
Номер на схеме | 6 |
Название детали | Кольцо Уплотнит. 0002116011 |
Ссылка на деталь | 0002116011 |
Номер на схеме | 6 |
Название детали | Кольцо Уплотнит. 0002116021 |
Ссылка на деталь | 0002116021 |
Номер на схеме | 7 |
Название детали | Радиатор 0005589150 |
Ссылка на деталь | 0005589150 |
Номер на схеме | 8 |
Название детали | Сетка Проволочная 0026549761 |
Ссылка на деталь | 0026549761 |
Номер на схеме | 9 |
Название детали | Винт Pt 0002172940 |
Ссылка на деталь | 0002172940 |
Номер на схеме | 10 |
Название детали | Держатель 0005656161 |
Ссылка на деталь | 0005656161 |
Номер на схеме | 11 |
Название детали | Защита Кромок 0002007060 |
Ссылка на деталь | 0002007060 |
Номер на схеме | 15 |
Название детали | Стяжка Кабельная 0006977980 |
Ссылка на деталь | 0006977980 |
Номер на схеме | 16 |
Название детали | Шланг 0004103020 |
Ссылка на деталь | 0004103020 |
Номер на схеме | 17 |
Название детали | Фиксатор 7700076201 |
Ссылка на деталь | 7700076201 |
Номер на схеме | 18 |
Название детали | Шланг 0004103020 |
Ссылка на деталь | 0004103020 |
Номер на схеме | 19 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
