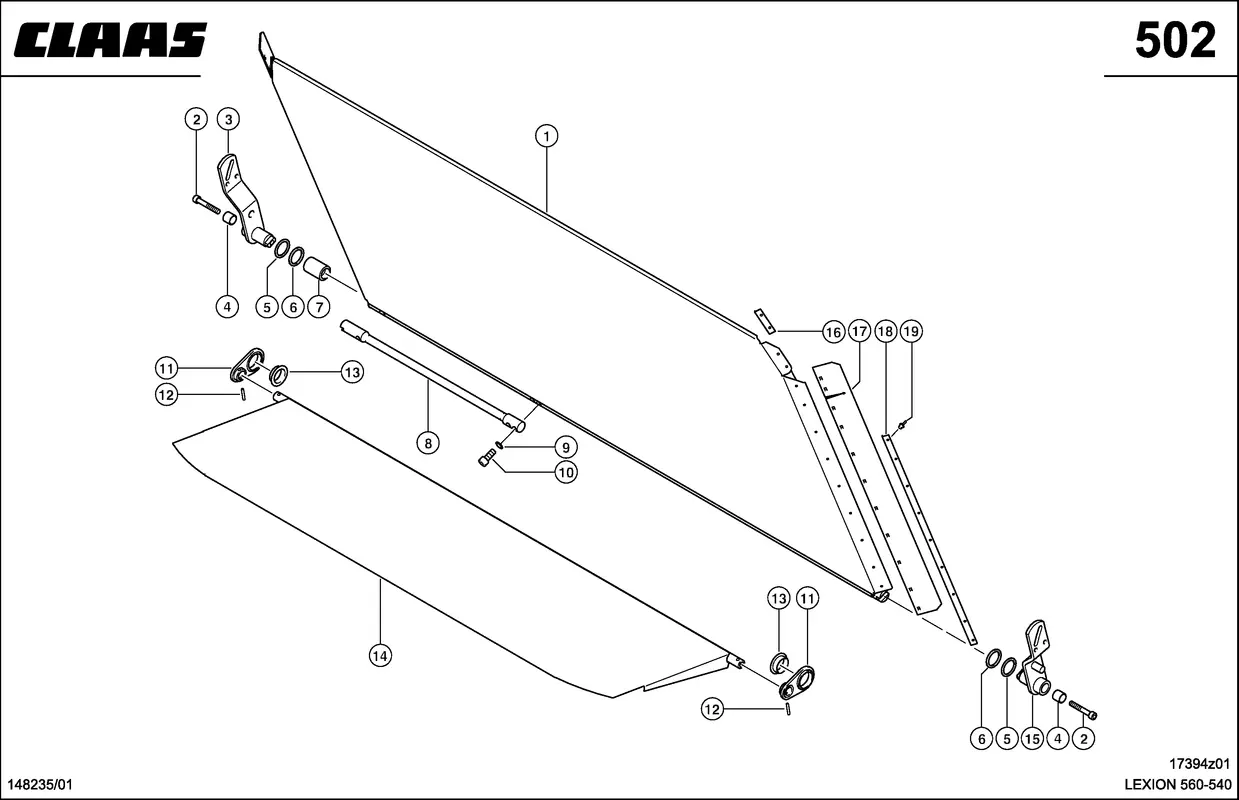

Измельчитель соломы, щиток. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Измельчитель соломы, щиток. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Щиток 0007411010 |
| Ссылка на деталь | 0007411010 |
| Номер на схеме | 1 |
| Название детали | Втулка 0006320960 |
| Ссылка на деталь | 0006320960 |
| Номер на схеме | 2 |
| Название детали | Винт С Цил.Гол. 0002167730 |
| Ссылка на деталь | 0002167730 |
| Номер на схеме | 3 |
| Название детали | Рычаг Поводковый 0007830171 |
| Ссылка на деталь | 0007830171 |
| Номер на схеме | 4 |
| Название детали | Втулка 0006716970 |
| Ссылка на деталь | 0006716970 |
| Номер на схеме | 5 |
| Название детали | Шайба 0002331020 |
| Ссылка на деталь | 0002331020 |
| Номер на схеме | 6 |
| Название детали | Шайба 0002343630 |
| Ссылка на деталь | 0002343630 |
| Номер на схеме | 7 |
| Название детали | Втулка Центрир. 0007400881 |
| Ссылка на деталь | 0007400881 |
| Номер на схеме | 8 |
| Название детали | Палец 0007830060 |
| Ссылка на деталь | 0007830060 |
| Номер на схеме | 9 |
| Название детали | Винт С Цил.гол. 0002147490 |
| Ссылка на деталь | 0002147490 |
| Номер на схеме | 10 |
| Название детали | Кольцо Стопорное 0002168780 |
| Ссылка на деталь | 0002168780 |
| Номер на схеме | 11 |
| Название детали | Коромысло 0007404311 |
| Ссылка на деталь | 0007404311 |
| Номер на схеме | 12 |
| Название детали | Штифт Распорный 0002356502 |
| Ссылка на деталь | 0002356502 |
| Номер на схеме | 13 |
| Название детали | Втулка С Буртиком 0000085590 |
| Ссылка на деталь | 0000085590 |
| Номер на схеме | 14 |
| Название детали | Желоб 0007403220 |
| Ссылка на деталь | 0007403220 |
| Номер на схеме | 15 |
| Название детали | Рычаг Поводковый 0007830181 |
| Ссылка на деталь | 0007830181 |
| Номер на схеме | 16 |
| Название детали | Шина 0007410990 |
| Ссылка на деталь | 0007410990 |
| Номер на схеме | 17 |
| Название детали | Полоска Уплотн. 0007410970 |
| Ссылка на деталь | 0007410970 |
| Номер на схеме | 18 |
| Название детали | Шина 0007410980 |
| Ссылка на деталь | 0007410980 |
| Номер на схеме | 19 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Измельчитель соломы, щиток, Соломоизмельчитель, Укладка Массы / Соломы, Щитки |
