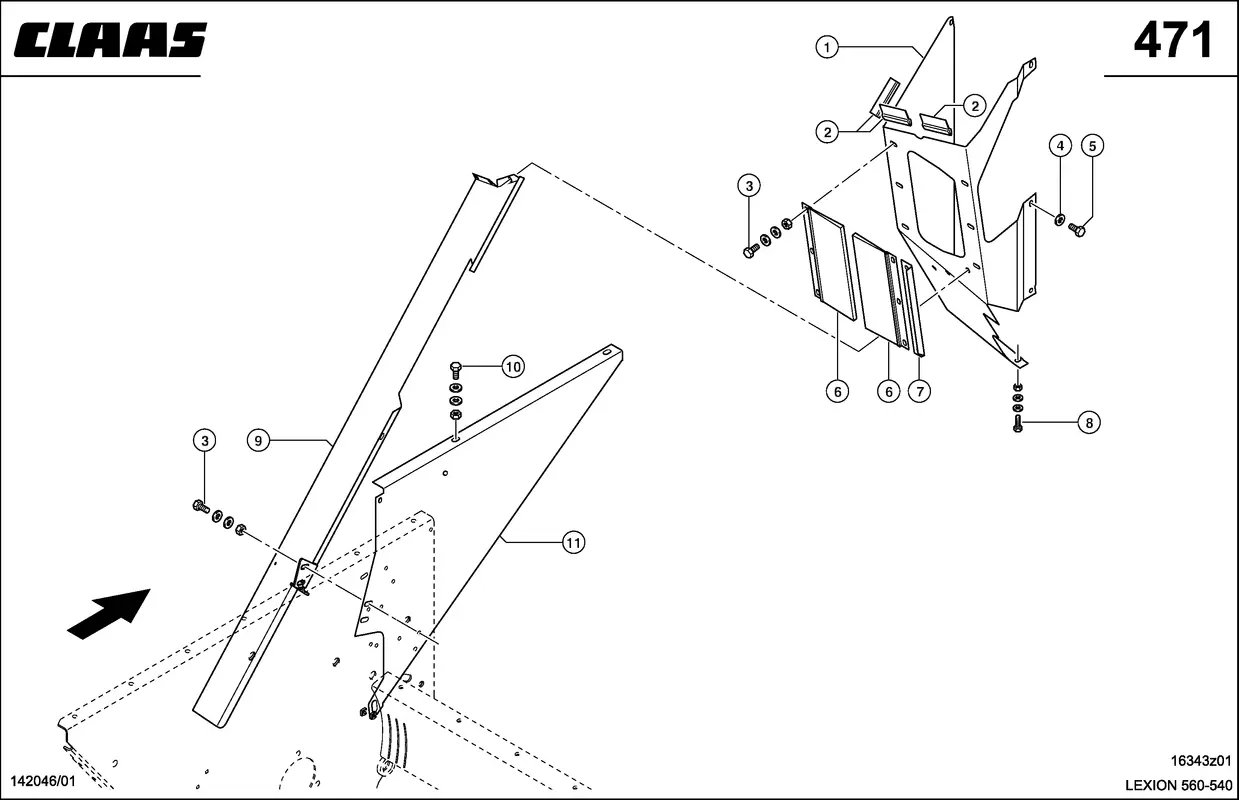

Измельчитель соломы; защита. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Измельчитель соломы; защита. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 135875881
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Щиток Опорный 0007859660 |
Ссылка на деталь | 0007859660 |
Номер на схеме | 1 |
Название детали | Щиток Опорный 0007929730 |
Ссылка на деталь | 0007929730 |
Номер на схеме | 2 |
Название детали | Профиль П-Обр. 0002011170 |
Ссылка на деталь | 0002011170 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 3 |
Название детали | Заклепка Глухая 0002378530 |
Ссылка на деталь | 0002378530 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 6 |
Название детали | Щетка 0007859670 |
Ссылка на деталь | 0007859670 |
Номер на схеме | 6 |
Название детали | Щетка 0007929740 |
Ссылка на деталь | 0007929740 |
Номер на схеме | 7 |
Название детали | Уголок 0007929750 |
Ссылка на деталь | 0007929750 |
Номер на схеме | 8 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 9 |
Название детали | Щиток Защитный 0007843500 |
Ссылка на деталь | 0007843500 |
Номер на схеме | 9 |
Название детали | Щиток 0007831871 |
Ссылка на деталь | 0007831871 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 10 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 11 |
Название детали | Защита 0007831890 |
Ссылка на деталь | 0007831890 |
Номер на схеме | 11 |
Название детали | Защита 0007413012 |
Ссылка на деталь | 0007413012 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Измельчитель соломы; защита, Соломоизмельчитель, Укладка Массы / Соломы |
