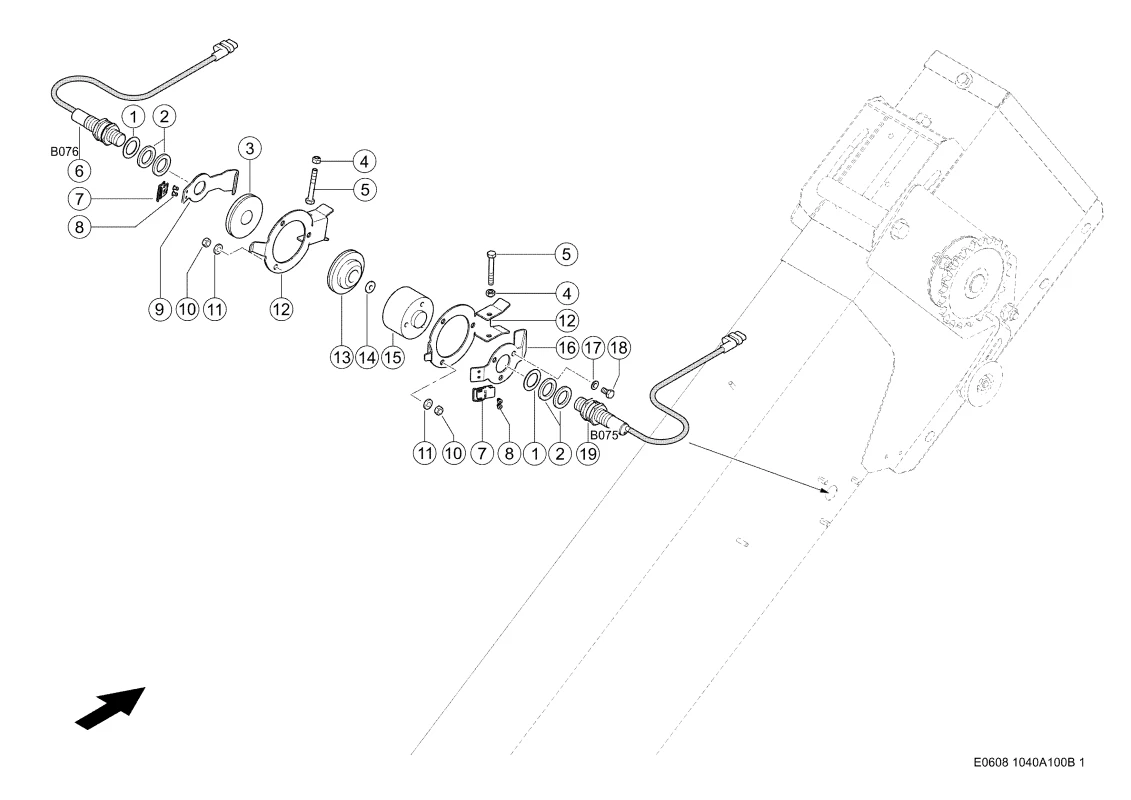

Измерение объема. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Измерение объема. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шайба 0002342500 |
| Ссылка на деталь | 0002342500 |
| Номер на схеме | 2 |
| Название детали | Диск 0002331300 |
| Ссылка на деталь | 0002331300 |
| Номер на схеме | 3 |
| Название детали | Линза Сенсора 0000116160 |
| Ссылка на деталь | 0000116160 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002375531 |
| Ссылка на деталь | 0002375531 |
| Номер на схеме | 6 |
| Название детали | Датчик 0018128670 |
| Ссылка на деталь | 0018128670 |
| Номер на схеме | 7 |
| Название детали | Заглушка 0004688430 |
| Ссылка на деталь | 0004688430 |
| Номер на схеме | 8 |
| Название детали | Заклепка 0002367011 |
| Ссылка на деталь | 0002367011 |
| Номер на схеме | 9 |
| Название детали | Крючок Уловит. 0018200840 |
| Ссылка на деталь | 0018200840 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 12 |
| Название детали | Кронштейн 0018200220 |
| Ссылка на деталь | 0018200220 |
| Номер на схеме | 13 |
| Название детали | Защита 0000117850 |
| Ссылка на деталь | 0000117850 |
| Номер на схеме | 14 |
| Название детали | Шайба Резиновая 0002163710 |
| Ссылка на деталь | 0002163710 |
| Номер на схеме | 15 |
| Название детали | Датчик 0000117620 |
| Ссылка на деталь | 0000117620 |
| Номер на схеме | 16 |
| Название детали | Крючок Уловит. 0018200231 |
| Ссылка на деталь | 0018200231 |
| Номер на схеме | 17 |
| Название детали | Кольцо Пружинное 0002351311 |
| Ссылка на деталь | 0002351311 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 19 |
| Название детали | Датчик 0018128680 |
| Ссылка на деталь | 0018128680 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Измерение объема, Измереня Намолота, Электрика / Электроника |
