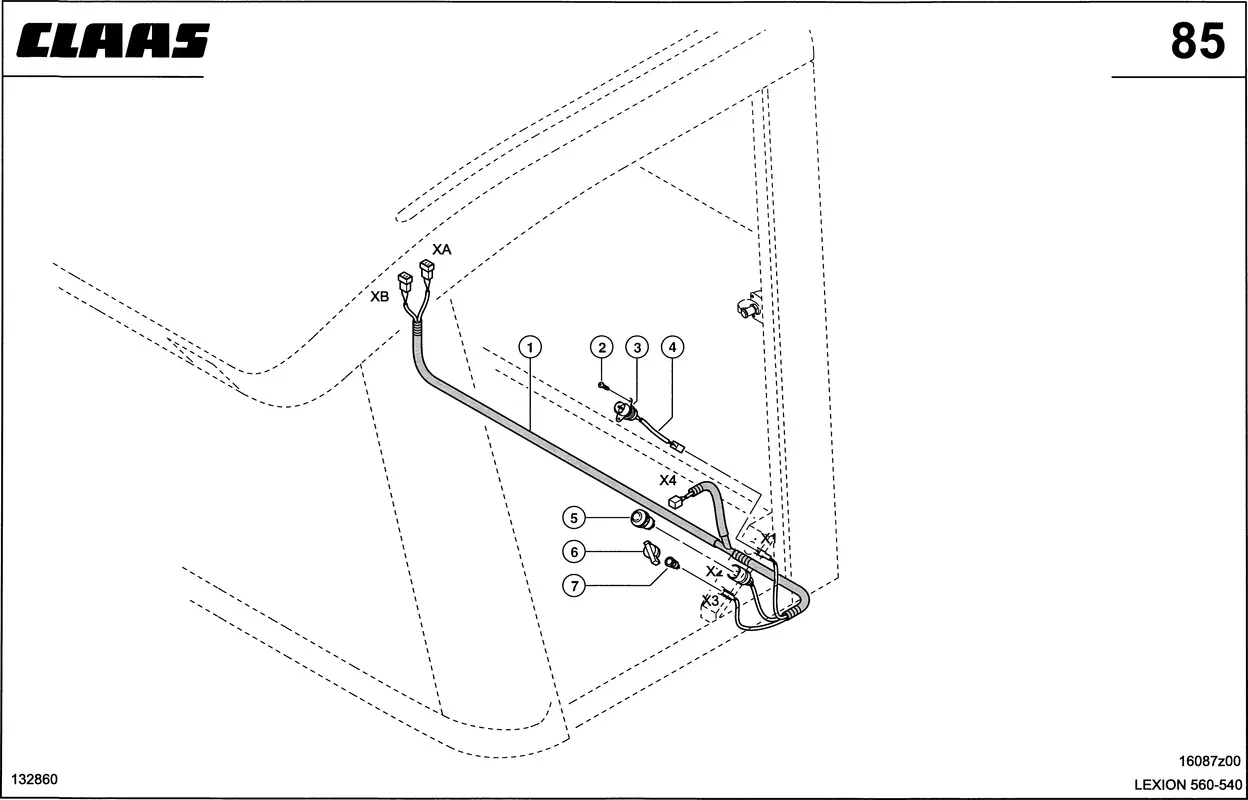

Кабель, холодильник. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Кабель, холодильник. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 173578729
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Провод 0000148161 |
Ссылка на деталь | 0000148161 |
Номер на схеме | 2 |
Название детали | Винт Для Жести 0002155650 |
Ссылка на деталь | 0002155650 |
Номер на схеме | 3 |
Название детали | Розетка 0002135730 |
Ссылка на деталь | 0002135730 |
Номер на схеме | 4 |
Название детали | Провод 0000148080 |
Ссылка на деталь | 0000148080 |
Номер на схеме | 5 |
Название детали | Датчик 0000148790 |
Ссылка на деталь | 0000148790 |
Номер на схеме | 5 |
Название детали | Заглушка 0002388862 |
Ссылка на деталь | 0002388862 |
Номер на схеме | 6 |
Название детали | Крышка 0006585240 |
Ссылка на деталь | 0006585240 |
Номер на схеме | 7 |
Название детали | Розетка 0000147980 |
Ссылка на деталь | 0000147980 |
Номер на схеме | 7 |
Название детали | Розетка 0006585231 |
Ссылка на деталь | 0006585231 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабель, холодильник, Кабельные Комплекты, Электрика / Электроника |
