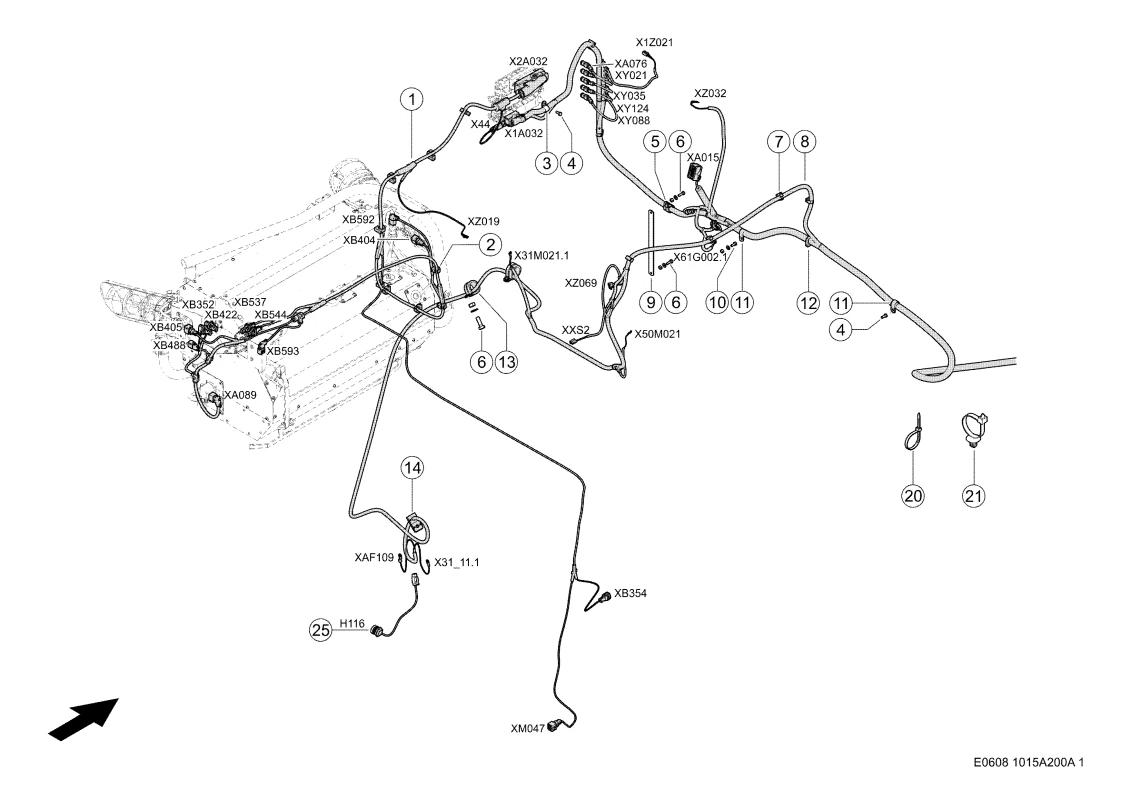

Кабельный комплект двигателя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Кабельный комплект двигателя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Кабель Батареи 0018124840 |
| Ссылка на деталь | 0018124840 |
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0000177792 |
| Ссылка на деталь | 0000177792 |
| Номер на схеме | 2 |
| Название детали | Кабель 0000177661 |
| Ссылка на деталь | 0000177661 |
| Номер на схеме | 2 |
| Название детали | Хомут Кабельный 0000131510 |
| Ссылка на деталь | 0000131510 |
| Номер на схеме | 3 |
| Название детали | Кабель 0000177651 |
| Ссылка на деталь | 0000177651 |
| Номер на схеме | 3 |
| Название детали | Хомут 0002154050 |
| Ссылка на деталь | 0002154050 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 5 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 7 |
| Название детали | Хомут Кабельный 0000131520 |
| Ссылка на деталь | 0000131520 |

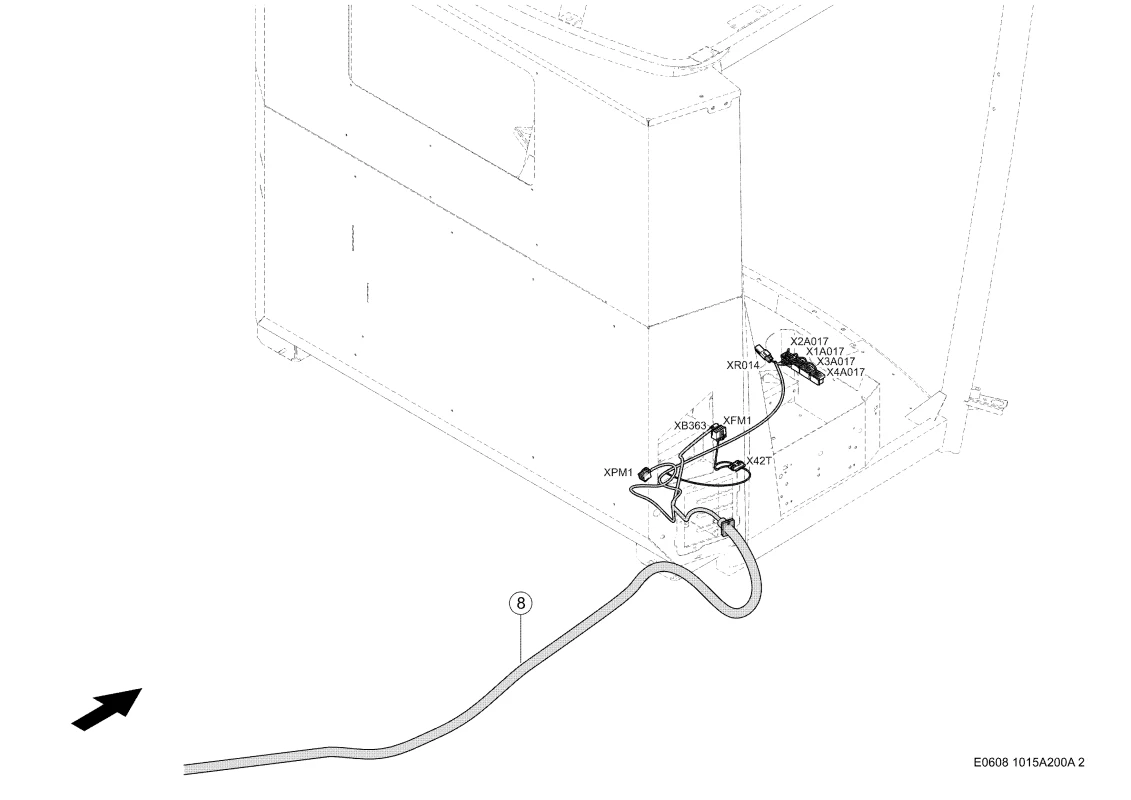

| Номер на схеме | 8 |
| Название детали | Комплект Проводов 0000177783 |
| Ссылка на деталь | 0000177783 |
| Номер на схеме | 8 |
| Название детали | Комплект Проводов 0000177783 |
| Ссылка на деталь | 0000177783 |
| Номер на схеме | 9 |
| Название детали | Стойка 0005431370 |
| Ссылка на деталь | 0005431370 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Фиксатор 0002394980 |
| Ссылка на деталь | 0002394980 |
| Номер на схеме | 12 |
| Название детали | Хомут Кабельный 0000131500 |
| Ссылка на деталь | 0000131500 |
| Номер на схеме | 13 |
| Название детали | Крепежный Хомут 0002112390 |
| Ссылка на деталь | 0002112390 |
| Номер на схеме | 14 |
| Название детали | Держатель 0000148700 |
| Ссылка на деталь | 0000148700 |
| Номер на схеме | 20 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 20 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 21 |
| Название детали | Стяжка Кабельная 0004707370 |
| Ссылка на деталь | 0004707370 |
| Номер на схеме | 21 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 25 |
| Название детали | Плафон Led 0026877361 |
| Ссылка на деталь | 0026877361 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Кабельные Комплекты, Кабельный комплект двигателя, Электрика / Электроника |
