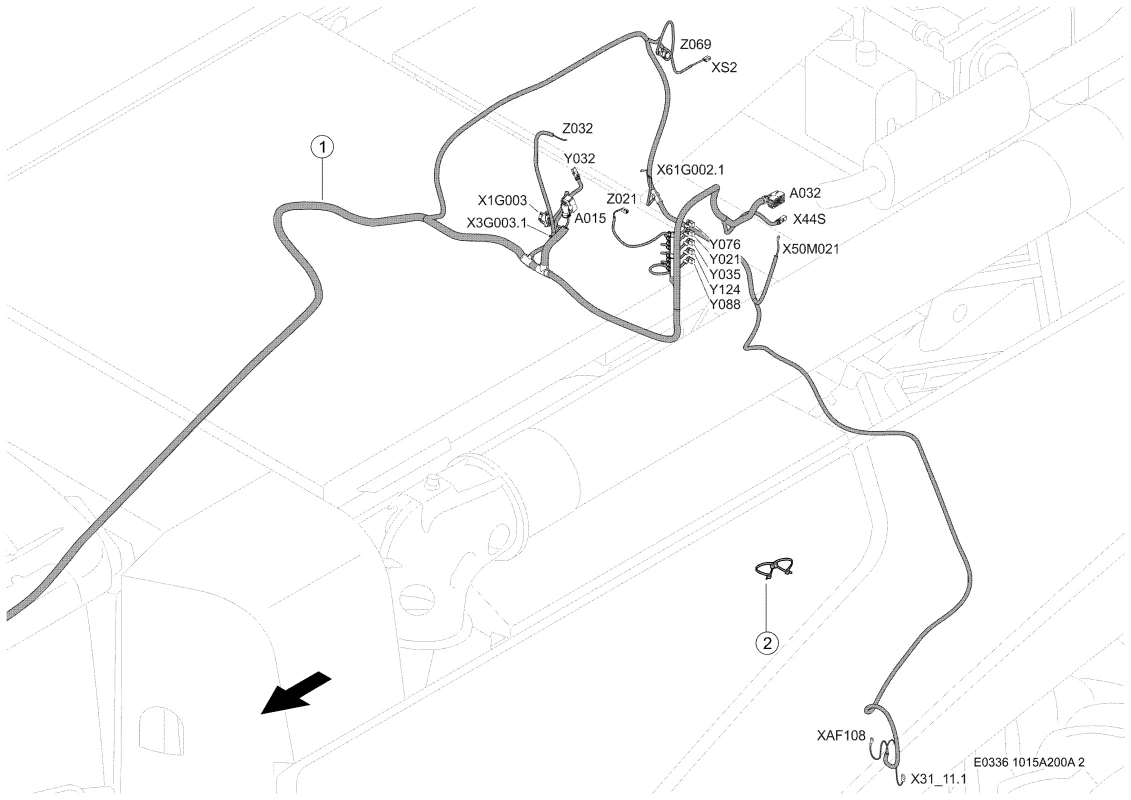

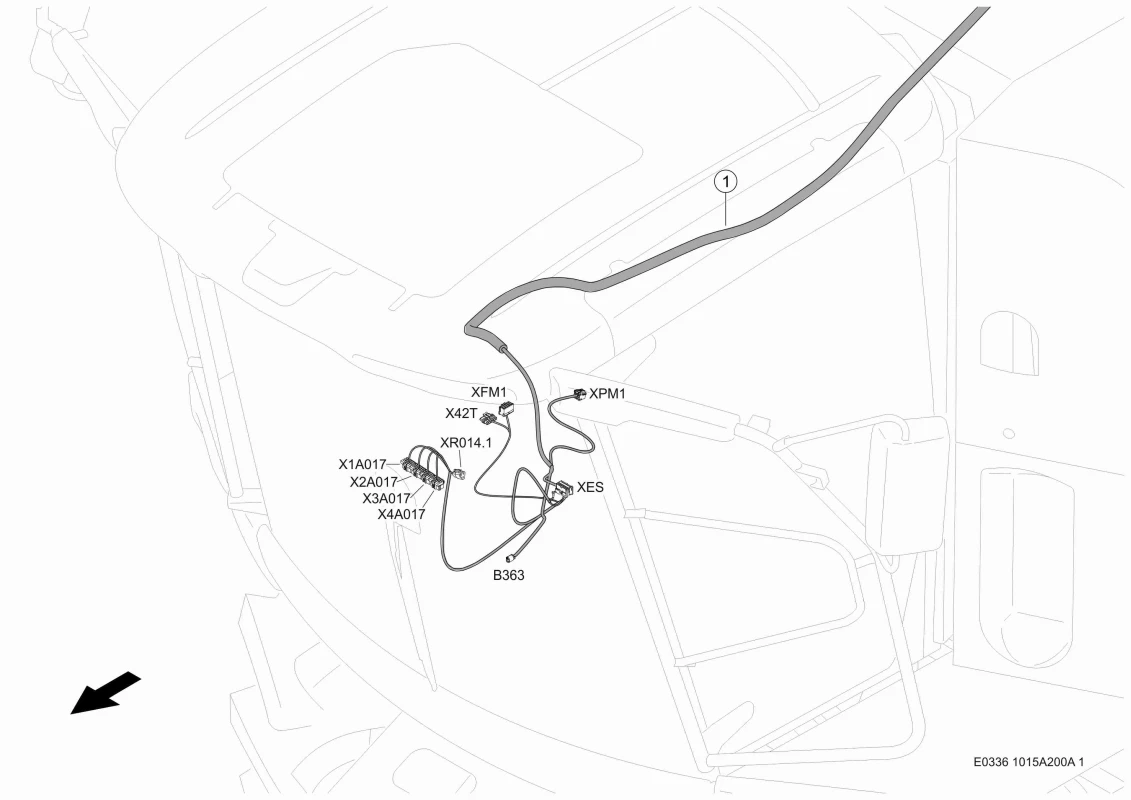

Кабельный комплект двигателя. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Кабельный комплект двигателя. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 117479204 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Провод 0018108514 |
Ссылка на деталь | 0018108514 |
Номер на схеме | 1 |
Название детали | Провод 0018108514 |
Ссылка на деталь | 0018108514 |
Номер на схеме | 1 |
Название детали | Провод 0018108523 |
Ссылка на деталь | 0018108523 |
Номер на схеме | 1 |
Название детали | Кабель Заземления 0000163110 |
Ссылка на деталь | 0000163110 |
Номер на схеме | 2 |
Название детали | Кабель Батареи 0018108710 |
Ссылка на деталь | 0018108710 |
Номер на схеме | 2 |
Название детали | Стяжка Кабельная 0004707370 |
Ссылка на деталь | 0004707370 |
Номер на схеме | 3 |
Название детали | Кабель Заземления 0018108690 |
Ссылка на деталь | 0018108690 |
Номер на схеме | 4 |
Название детали | Кабель Заземления 0018108702 |
Ссылка на деталь | 0018108702 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Кабельный комплект двигателя, Электрика / Электроника |
