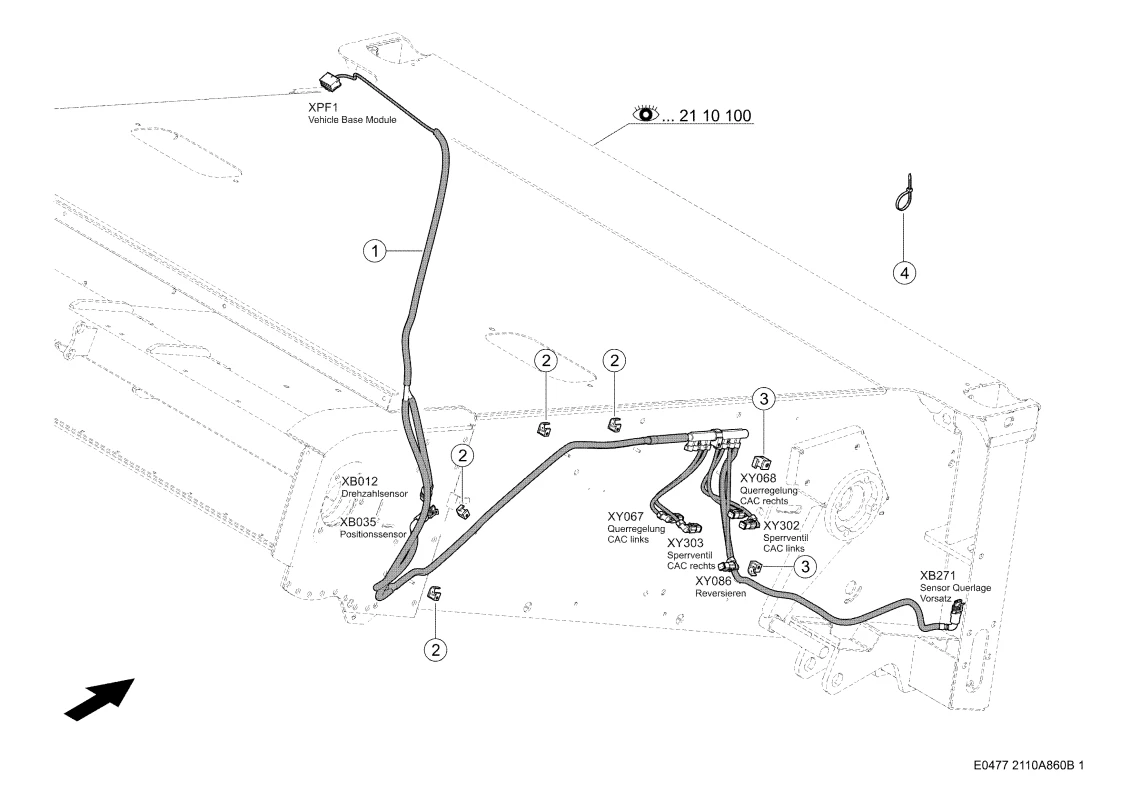

Кабельный комплект наклонной камеры. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Кабельный комплект наклонной камеры. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Артикул: 115778600 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Комплект Проводов 0018108824 |
Ссылка на деталь | 0018108824 |
Номер на схеме | 2 |
Название детали | Хомут Кабельный 0000131530 |
Ссылка на деталь | 0000131530 |
Номер на схеме | 3 |
Название детали | Хомут Кабельный 0000131540 |
Ссылка на деталь | 0000131540 |
Номер на схеме | 4 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельный комплект наклонной камеры, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
