Кабельный комплект. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Кабельный комплект. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Артикул: 195876655
Категории: Схемы на сельхозтехнику, Схемы узлов Claas

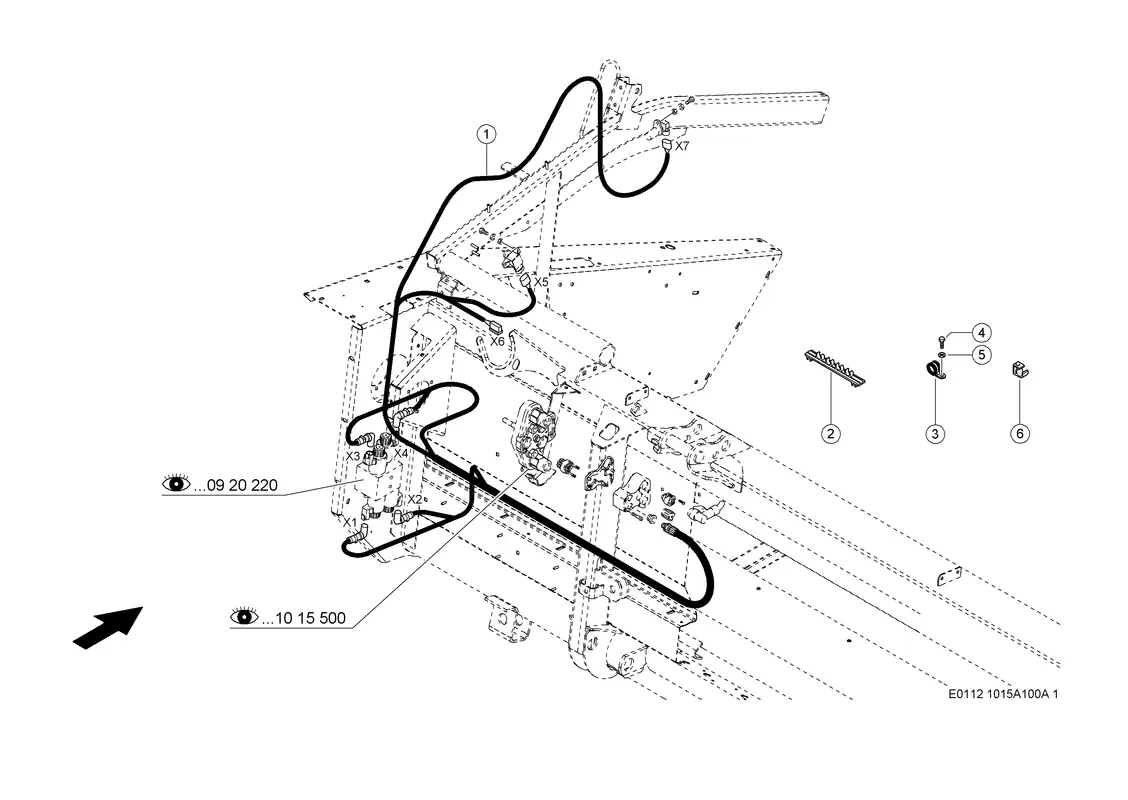

Описание
Номер на схеме | 1 |
Название детали | Кпл. Кабелей 0000163500 |
Ссылка на деталь | 0000163500 |
Номер на схеме | 2 |
Название детали | Держатель Кабеля 0000131550 |
Ссылка на деталь | 0000131550 |
Номер на схеме | 3 |
Название детали | Крепежный Хомут 0002150830 |
Ссылка на деталь | 0002150830 |
Номер на схеме | 3 |
Название детали | Хомут 0002154050 |
Ссылка на деталь | 0002154050 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 6 |
Название детали | Хомут Кабельный 0000131520 |
Ссылка на деталь | 0000131520 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Жатки, Кабельные Комплекты, Кабельный комплект, Электрооборудование / электроника |
