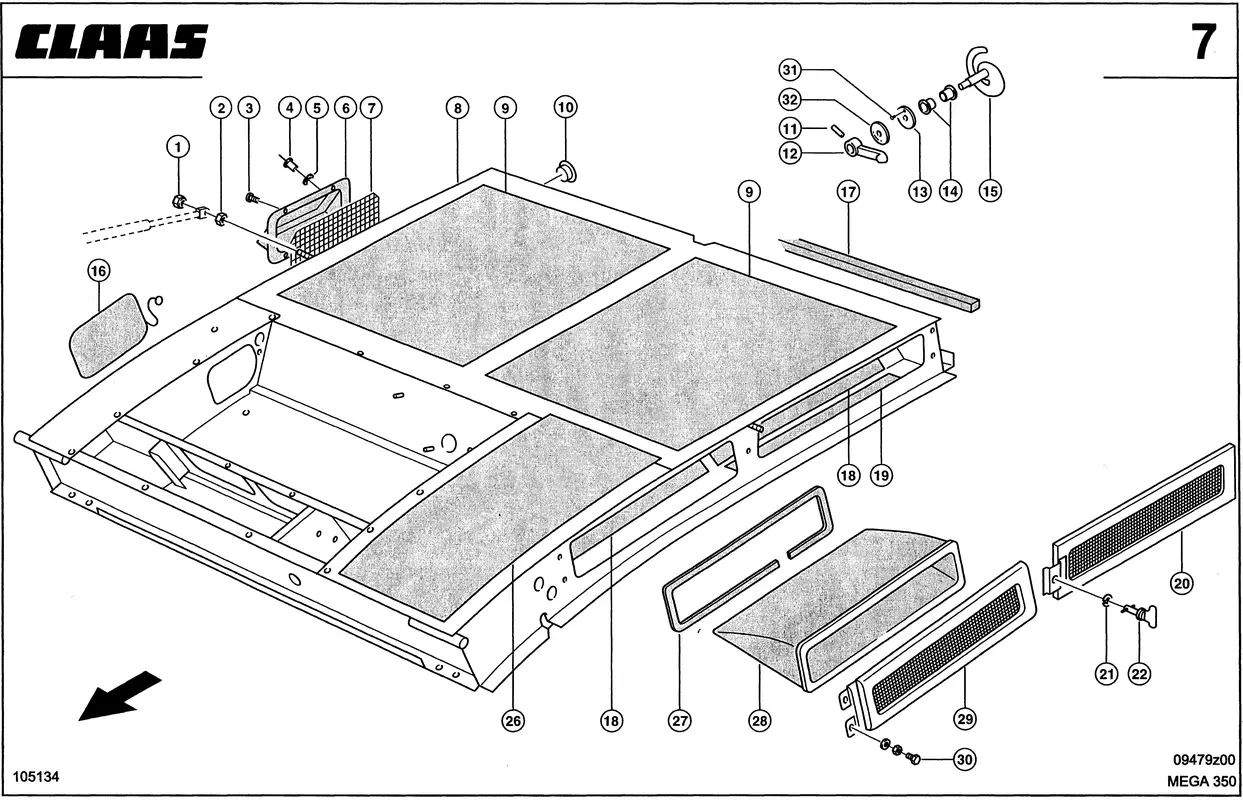

Кабина, крыша. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Кабина, крыша. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 3 |
| Название детали | Винт Для Жести 0002157200 |
| Ссылка на деталь | 0002157200 |
| Номер на схеме | 4 |
| Название детали | Заклепка Глухая 0002380181 |
| Ссылка на деталь | 0002380181 |
| Номер на схеме | 5 |
| Название детали | Плоская Шайба 0002369791 |
| Ссылка на деталь | 0002369791 |
| Номер на схеме | 6 |
| Название детали | Вентиляция Вытяжн 0006255490 |
| Ссылка на деталь | 0006255490 |
| Номер на схеме | 7 |
| Название детали | Решетка Защитная 0006256490 |
| Ссылка на деталь | 0006256490 |
| Номер на схеме | 8 |
| Название детали | Крыша 0007621770 |
| Ссылка на деталь | 0007621770 |
| Номер на схеме | 9 |
| Название детали | Пленка Звукоизол. 0006256140 |
| Ссылка на деталь | 0006256140 |
| Номер на схеме | 10 |
| Название детали | Заглушка 0002388862 |
| Ссылка на деталь | 0002388862 |
| Номер на схеме | 10 |
| Название детали | Заглушка 0002384570 |
| Ссылка на деталь | 0002384570 |
| Номер на схеме | 11 |
| Название детали | Штифт Распорный 0002376000 |
| Ссылка на деталь | 0002376000 |
| Номер на схеме | 12 |
| Название детали | Рычаг 0007559510 |
| Ссылка на деталь | 0007559510 |
| Номер на схеме | 13 |
| Название детали | Шайба 0000695390 |
| Ссылка на деталь | 0000695390 |
| Номер на схеме | 14 |
| Название детали | Втулка 0000085050 |
| Ссылка на деталь | 0000085050 |
| Номер на схеме | 15 |
| Название детали | Кулачковый Лист 0007559450 |
| Ссылка на деталь | 0007559450 |
| Номер на схеме | 16 |
| Название детали | Крышка 0007017403 |
| Ссылка на деталь | 0007017403 |
| Номер на схеме | 17 |
| Название детали | Уплотнение 0002053680 |
| Ссылка на деталь | 0002053680 |
| Номер на схеме | 18 |
| Название детали | Пленка Противошум 0006227440 |
| Ссылка на деталь | 0006227440 |
| Номер на схеме | 19 |
| Название детали | Пленка Противошум 0006227430 |
| Ссылка на деталь | 0006227430 |
| Номер на схеме | 20 |
| Название детали | Рама Фильтра 0006255330 |
| Ссылка на деталь | 0006255330 |
| Номер на схеме | 21 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 26 |
| Название детали | Пленка Звукоизол. 0006256130 |
| Ссылка на деталь | 0006256130 |
| Номер на схеме | 27 |
| Название детали | Профиль Уплотнительный 0002013540 |
| Ссылка на деталь | 0002013540 |
| Номер на схеме | 28 |
| Название детали | Фильтр Корзинчат. 0000715251 |
| Ссылка на деталь | 0000715251 |
| Номер на схеме | 28 |
| Название детали | Фильтр Корзинчат. 0000715251 |
| Ссылка на деталь | 0000715251 |
| Номер на схеме | 29 |
| Название детали | Рама Фильтра 0006255341 |
| Ссылка на деталь | 0006255341 |
| Номер на схеме | 30 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 30 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 30 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 31 |
| Название детали | Винт Для Жести 0002427131 |
| Ссылка на деталь | 0002427131 |
| Номер на схеме | 32 |
| Название детали | Наклейка 0005154701 |
| Ссылка на деталь | 0005154701 |
