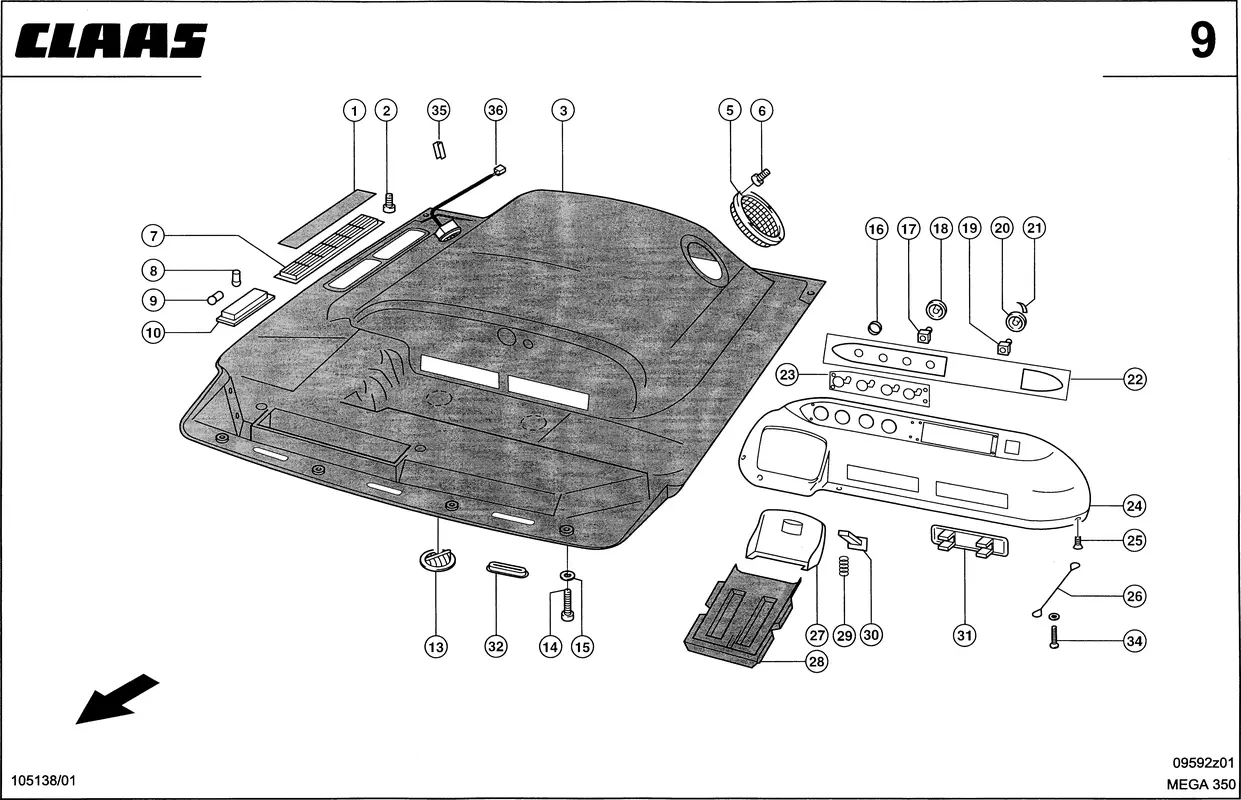

Кабина, крыша. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 3
Кабина, крыша. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Мат Фильтра 0006228442 |
| Ссылка на деталь | 0006228442 |
| Номер на схеме | 2 |
| Название детали | Винт Сф/Цилиндр. 0002162290 |
| Ссылка на деталь | 0002162290 |
| Номер на схеме | 3 |
| Название детали | Потолок Крыши 0000695342 |
| Ссылка на деталь | 0000695342 |
| Номер на схеме | 5 |
| Название детали | Решетка Динамика 0006258282 |
| Ссылка на деталь | 0006258282 |
| Номер на схеме | 6 |
| Название детали | Винт Для Жести 0002167140 |
| Ссылка на деталь | 0002167140 |
| Номер на схеме | 6 |
| Название детали | Винт Для Жести 0002427131 |
| Ссылка на деталь | 0002427131 |
| Номер на схеме | 7 |
| Название детали | Решетка 0005465861 |
| Ссылка на деталь | 0005465861 |
| Номер на схеме | 8 |
| Название детали | Лампа Накаливания 0002449820 |
| Ссылка на деталь | 0002449820 |
| Номер на схеме | 9 |
| Название детали | Лампа Накаливания 0002335460 |
| Ссылка на деталь | 0002335460 |
| Номер на схеме | 10 |
| Название детали | Фара 0006255860 |
| Ссылка на деталь | 0006255860 |
| Номер на схеме | 13 |
| Название детали | Сопло Вентилятора 0006062350 |
| Ссылка на деталь | 0006062350 |
| Номер на схеме | 14 |
| Название детали | Винт Д/Лист.Мет. 0002165360 |
| Ссылка на деталь | 0002165360 |
| Номер на схеме | 15 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 16 |
| Название детали | Крышка 0002160110 |
| Ссылка на деталь | 0002160110 |
| Номер на схеме | 17 |
| Название детали | Выключатель Повор 0000131371 |
| Ссылка на деталь | 0000131371 |
| Номер на схеме | 18 |
| Название детали | Ручка Поворотная 0007621750 |
| Ссылка на деталь | 0007621750 |
| Номер на схеме | 18 |
| Название детали | Вставка 0007621850 |
| Ссылка на деталь | 0007621850 |
| Номер на схеме | 19 |
| Название детали | Выкл. Вентилятора 0006227650 |
| Ссылка на деталь | 0006227650 |
| Номер на схеме | 20 |
| Название детали | Ручка Поворотная 0007621870 |
| Ссылка на деталь | 0007621870 |
| Номер на схеме | 21 |
| Название детали | Вставка 0007621850 |
| Ссылка на деталь | 0007621850 |
| Номер на схеме | 22 |
| Название детали | Наклейка 0005166830 |
| Ссылка на деталь | 0005166830 |
| Номер на схеме | 22 |
| Название детали | Наклейка 0005163391 |
| Ссылка на деталь | 0005163391 |
| Номер на схеме | 23 |
| Название детали | Заглушка 0005465880 |
| Ссылка на деталь | 0005465880 |
| Номер на схеме | 23 |
| Название детали | Зажим Быстрораз.-Starlock 0002160080 |
| Ссылка на деталь | 0002160080 |
| Номер на схеме | 24 |
| Название детали | Щиток 0005463252 |
| Ссылка на деталь | 0005463252 |
| Номер на схеме | 24 |
| Название детали | Лента Уплотн. 0002416920 |
| Ссылка на деталь | 0002416920 |
| Номер на схеме | 25 |
| Название детали | Винт Потайной 0002112910 |
| Ссылка на деталь | 0002112910 |
| Номер на схеме | 26 |
| Название детали | Трос Несущий 0006259260 |
| Ссылка на деталь | 0006259260 |
| Номер на схеме | 27 |
| Название детали | Крышка 0005463150 |
| Ссылка на деталь | 0005463150 |
| Номер на схеме | 28 |
| Название детали | Вставка 0006258950 |
| Ссылка на деталь | 0006258950 |
| Номер на схеме | 29 |
| Название детали | Пружина Сжатия 0002159650 |
| Ссылка на деталь | 0002159650 |
| Номер на схеме | 30 |
| Название детали | Заглушка 0005463160 |
| Ссылка на деталь | 0005463160 |
| Номер на схеме | 31 |
| Название детали | Крышка 0006229980 |
| Ссылка на деталь | 0006229980 |
| Номер на схеме | 32 |
| Название детали | Сопло Вентилятора 0005468270 |
| Ссылка на деталь | 0005468270 |
| Номер на схеме | 34 |
| Название детали | Винт Для Жести 0002157200 |
| Ссылка на деталь | 0002157200 |
| Номер на схеме | 34 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 35 |
| Название детали | Скобка 0002159460 |
| Ссылка на деталь | 0002159460 |
| Номер на схеме | 36 |
| Название детали | Плафон Led 0000148841 |
| Ссылка на деталь | 0000148841 |
| Номер на схеме | 36 |
| Название детали | Профиль Уплотн. 0002055540 |
| Ссылка на деталь | 0002055540 |
