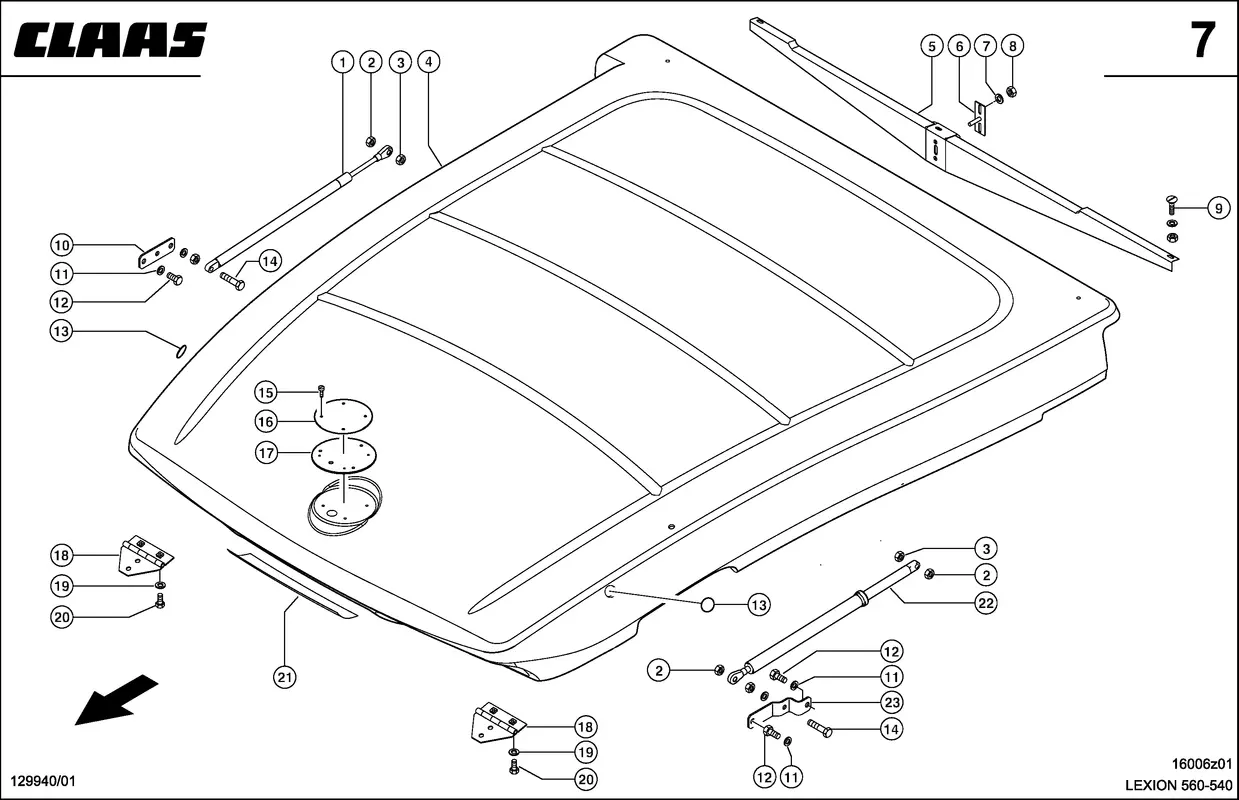

Кабина, крыша. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Кабина, крыша. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 135875885
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Элемент Упругий 0006256960 |
Ссылка на деталь | 0006256960 |
Номер на схеме | 2 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 4 |
Название детали | Колпак Крыши 0005467533 |
Ссылка на деталь | 0005467533 |
Номер на схеме | 5 |
Название детали | Уголок 0005468453 |
Ссылка на деталь | 0005468453 |
Номер на схеме | 5 |
Название детали | Болт 0002173310 |
Ссылка на деталь | 0002173310 |
Номер на схеме | 6 |
Название детали | Палец 0005468422 |
Ссылка на деталь | 0005468422 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 9 |
Название детали | Винт Полупотайной 0006100981 |
Ссылка на деталь | 0006100981 |
Номер на схеме | 9 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 10 |
Название детали | Накладка Правая 0005468971 |
Ссылка на деталь | 0005468971 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 12 |
Название детали | Болт 0002173310 |
Ссылка на деталь | 0002173310 |
Номер на схеме | 13 |
Название детали | Крышка 0002155020 |
Ссылка на деталь | 0002155020 |
Номер на схеме | 14 |
Название детали | Болт 6-Гр. 0002362130 |
Ссылка на деталь | 0002362130 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 14 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 15 |
Название детали | Болт 0002160751 |
Ссылка на деталь | 0002160751 |
Номер на схеме | 16 |
Название детали | Крышка 0005468521 |
Ссылка на деталь | 0005468521 |
Номер на схеме | 17 |
Название детали | Уплотнение 0005583290 |
Ссылка на деталь | 0005583290 |
Номер на схеме | 18 |
Название детали | Шарнир 0005468510 |
Ссылка на деталь | 0005468510 |
Номер на схеме | 19 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 20 |
Название детали | Болт 0002171920 |
Ссылка на деталь | 0002171920 |
Номер на схеме | 21 |
Название детали | Наклейка 0005164381 |
Ссылка на деталь | 0005164381 |
Номер на схеме | 22 |
Название детали | Элемент Упругий 0006256950 |
Ссылка на деталь | 0006256950 |
Номер на схеме | 23 |
Название детали | Накладка Левая 0005468961 |
Ссылка на деталь | 0005468961 |
