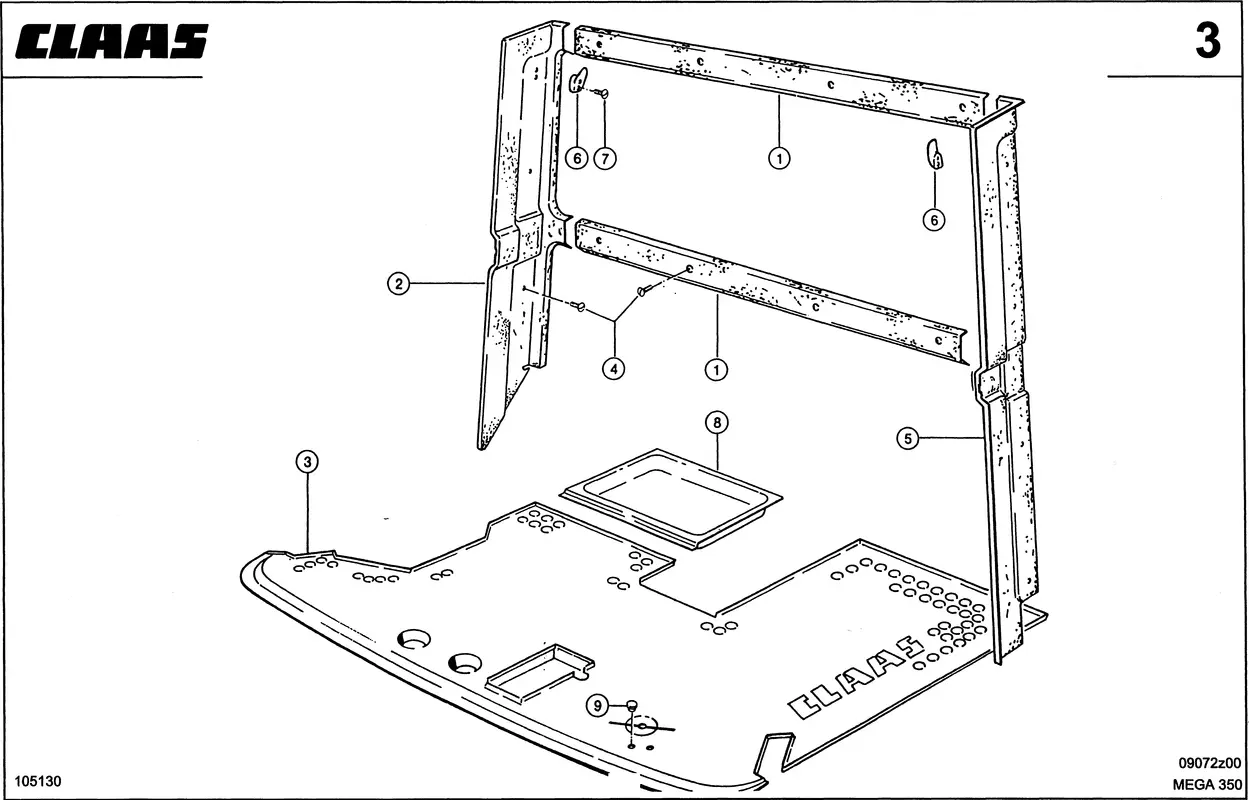

Кабина, обшивка. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Кабина, обшивка. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 134578161 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Профиль Поперечн. 0005462620 |
Ссылка на деталь | 0005462620 |
Номер на схеме | 2 |
Название детали | Щиток 0005462610 |
Ссылка на деталь | 0005462610 |
Номер на схеме | 3 |
Название детали | Коврик Для Пола 0005463423 |
Ссылка на деталь | 0005463423 |
Номер на схеме | 4 |
Название детали | Винт Для Жести 0002157200 |
Ссылка на деталь | 0002157200 |
Номер на схеме | 5 |
Название детали | Щиток 0005462600 |
Ссылка на деталь | 0005462600 |
Номер на схеме | 6 |
Название детали | Крючок Гардеробн. 0002158130 |
Ссылка на деталь | 0002158130 |
Номер на схеме | 7 |
Название детали | Винт Для Жести 0002427131 |
Ссылка на деталь | 0002427131 |
Номер на схеме | 8 |
Название детали | Вкладыш Донный 0005463180 |
Ссылка на деталь | 0005463180 |
Номер на схеме | 9 |
Название детали | Заглушка 0002382710 |
Ссылка на деталь | 0002382710 |
