Кабина, принадлежности. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Кабина, принадлежности. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 154777995
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

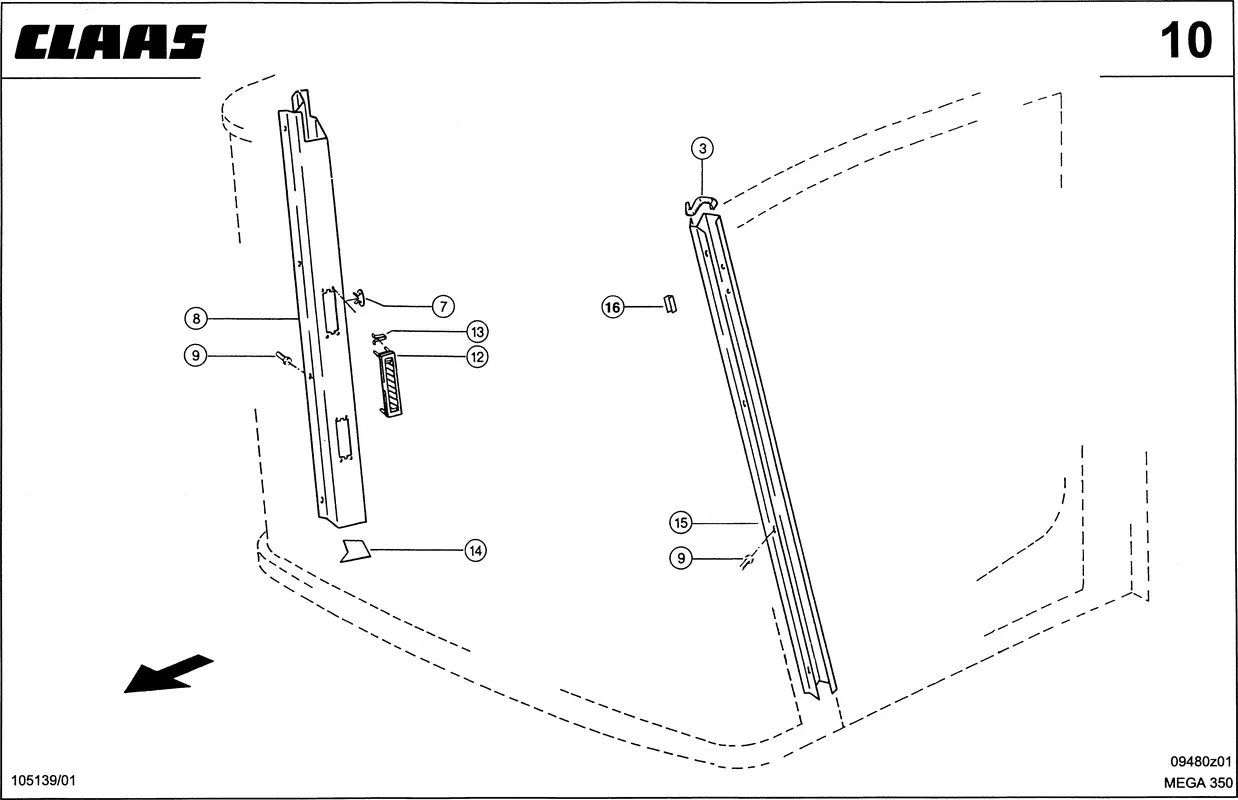

Номер на схеме | 3 |
Название детали | Прокладка 0002055470 |
Ссылка на деталь | 0002055470 |
Номер на схеме | 7 |
Название детали | Пробка 0002159000 |
Ссылка на деталь | 0002159000 |
Номер на схеме | 8 |
Название детали | Воздухопровод 0005462901 |
Ссылка на деталь | 0005462901 |
Номер на схеме | 9 |
Название детали | Винт Д/Лист.Мет. 0002425001 |
Ссылка на деталь | 0002425001 |
Номер на схеме | 12 |
Название детали | Жалюзи 0006227700 |
Ссылка на деталь | 0006227700 |
Номер на схеме | 13 |
Название детали | Крепление Пружины 0002157640 |
Ссылка на деталь | 0002157640 |
Номер на схеме | 14 |
Название детали | Элемент Концевой 0006256820 |
Ссылка на деталь | 0006256820 |
Номер на схеме | 15 |
Название детали | Воздухопровод Л. 0005462931 |
Ссылка на деталь | 0005462931 |
Номер на схеме | 16 |
Название детали | Скобка 0002159460 |
Ссылка на деталь | 0002159460 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
