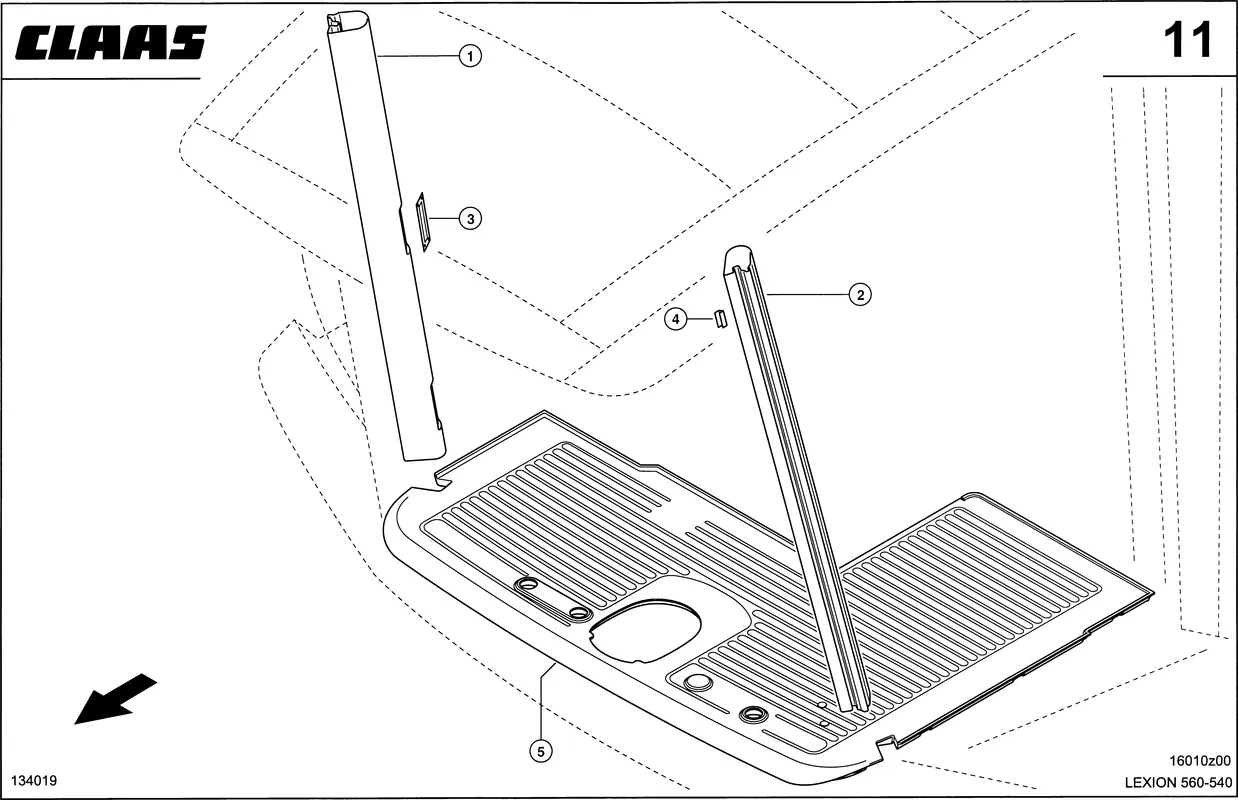

Кабина, составные части. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Кабина, составные части. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 168778862
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Воздухопровод 0005465740 |
Ссылка на деталь | 0005465740 |
Номер на схеме | 2 |
Название детали | Воздухопровод Л. 0005462931 |
Ссылка на деталь | 0005462931 |
Номер на схеме | 2 |
Название детали | Полоска Целлюлозн 0002014800 |
Ссылка на деталь | 0002014800 |
Номер на схеме | 3 |
Название детали | Жалюзи 0006227700 |
Ссылка на деталь | 0006227700 |
Номер на схеме | 3 |
Название детали | Крепление Пружины 0002157640 |
Ссылка на деталь | 0002157640 |
Номер на схеме | 4 |
Название детали | Скобка 0002159460 |
Ссылка на деталь | 0002159460 |
Номер на схеме | 5 |
Название детали | Коврик Для Пола 0005468252 |
Ссылка на деталь | 0005468252 |
Номер на схеме | 5 |
Название детали | Пробка Пластмас. 0002174330 |
Ссылка на деталь | 0002174330 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
