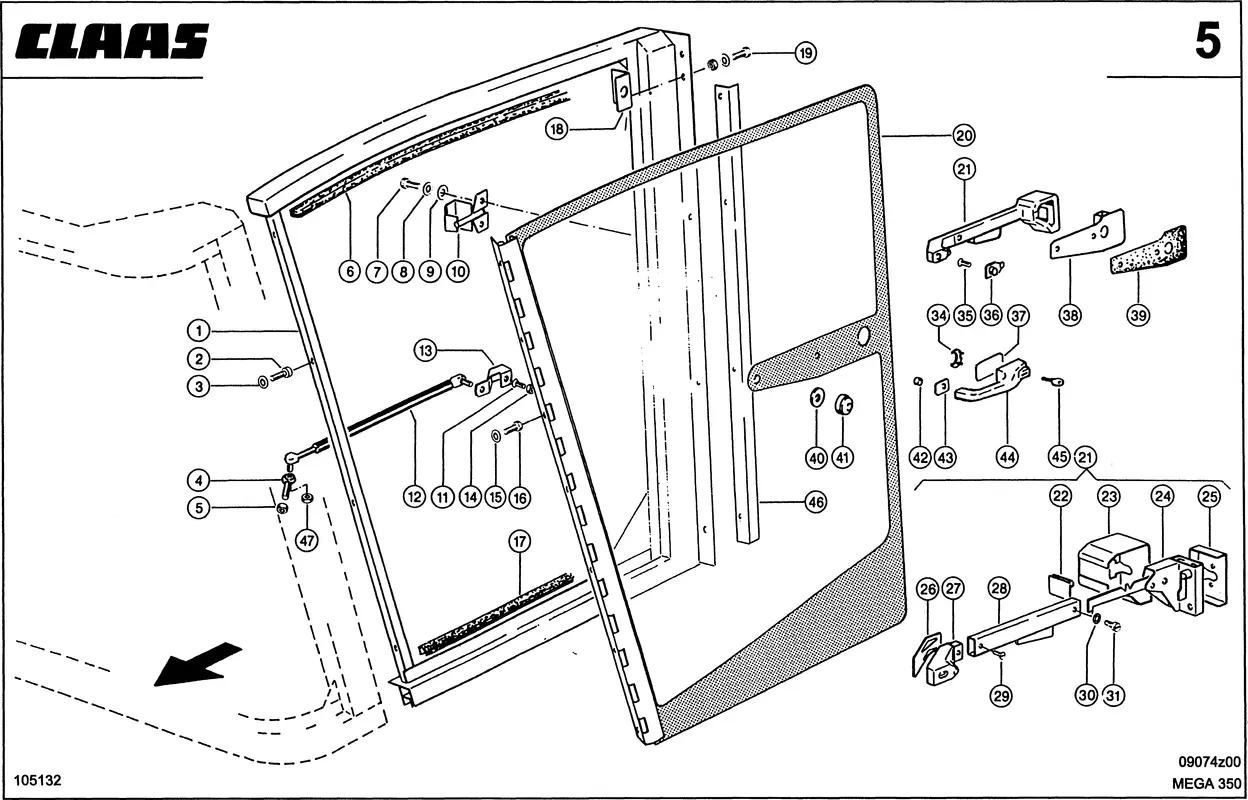

Кабина, задняя стенка лев с дверью. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Кабина, задняя стенка лев с дверью. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Описание
| Номер на схеме | 1 |
| Название детали | Стенка Боковая Л. 0006256520 |
| Ссылка на деталь | 0006256520 |
| Номер на схеме | 2 |
| Название детали | Винт С Цил.гол. 0002422271 |
| Ссылка на деталь | 0002422271 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 4 |
| Название детали | Рым-Болт 0002160260 |
| Ссылка на деталь | 0002160260 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Профиль Главный 0002055930 |
| Ссылка на деталь | 0002055930 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 9 |
| Название детали | Плоская Шайба 0002369132 |
| Ссылка на деталь | 0002369132 |
| Номер на схеме | 10 |
| Название детали | Пластина Запорная 0006255781 |
| Ссылка на деталь | 0006255781 |
| Номер на схеме | 11 |
| Название детали | Винт Потайной 0002412530 |
| Ссылка на деталь | 0002412530 |
| Номер на схеме | 12 |
| Название детали | Элемент Упругий 0006258350 |
| Ссылка на деталь | 0006258350 |
| Номер на схеме | 13 |
| Название детали | Держатель 0006258321 |
| Ссылка на деталь | 0006258321 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 17 |
| Название детали | Профиль Уплотн. 0002055540 |
| Ссылка на деталь | 0002055540 |
| Номер на схеме | 18 |
| Название детали | Уголок 0006256770 |
| Ссылка на деталь | 0006256770 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 20 |
| Название детали | Дверь Левая 0006255752 |
| Ссылка на деталь | 0006255752 |
| Номер на схеме | 21 |
| Название детали | Ручка Дверн.В Сб. 0006257300 |
| Ссылка на деталь | 0006257300 |
| Номер на схеме | 22 |
| Название детали | Облицовка Внутр. 0006257350 |
| Ссылка на деталь | 0006257350 |
| Номер на схеме | 23 |
| Название детали | Колпачок 0006257360 |
| Ссылка на деталь | 0006257360 |
| Номер на схеме | 24 |
| Название детали | Замок 0006257310 |
| Ссылка на деталь | 0006257310 |
| Номер на схеме | 25 |
| Название детали | Пластина Установ. 0006257320 |
| Ссылка на деталь | 0006257320 |
| Номер на схеме | 26 |
| Название детали | Щиток 0006257400 |
| Ссылка на деталь | 0006257400 |
| Номер на схеме | 27 |
| Название детали | Элемент Концевой 0006257340 |
| Ссылка на деталь | 0006257340 |
| Номер на схеме | 28 |
| Название детали | Ручка Дверная 0006257330 |
| Ссылка на деталь | 0006257330 |
| Номер на схеме | 29 |
| Название детали | Винт Потайной 0002412360 |
| Ссылка на деталь | 0002412360 |
| Номер на схеме | 30 |
| Название детали | Шайба С Зубцами 0002150310 |
| Ссылка на деталь | 0002150310 |
| Номер на схеме | 31 |
| Название детали | Винт С Цил.гол. 0002420430 |
| Ссылка на деталь | 0002420430 |
| Номер на схеме | 34 |
| Название детали | Пластина Распорн. 0006257260 |
| Ссылка на деталь | 0006257260 |
| Номер на схеме | 35 |
| Название детали | Винт Потайной 0002160580 |
| Ссылка на деталь | 0002160580 |
| Номер на схеме | 35 |
| Название детали | Винт Потайной 0002160570 |
| Ссылка на деталь | 0002160570 |
| Номер на схеме | 35 |
| Название детали | Плоская Шайба 0002369112 |
| Ссылка на деталь | 0002369112 |
| Номер на схеме | 36 |
| Название детали | Вставка 0006257510 |
| Ссылка на деталь | 0006257510 |
| Номер на схеме | 37 |
| Название детали | Подкладка 0006257230 |
| Ссылка на деталь | 0006257230 |
| Номер на схеме | 38 |
| Название детали | Пластина Монтажн. 0006257270 |
| Ссылка на деталь | 0006257270 |
| Номер на схеме | 39 |
| Название детали | Подкладка 0006257500 |
| Ссылка на деталь | 0006257500 |
| Номер на схеме | 40 |
| Название детали | Шайба Резиновая 0006257530 |
| Ссылка на деталь | 0006257530 |
| Номер на схеме | 41 |
| Название детали | Колпачок 0006257520 |
| Ссылка на деталь | 0006257520 |
| Номер на схеме | 42 |
| Название детали | Труба Распорная 0006257250 |
| Ссылка на деталь | 0006257250 |
| Номер на схеме | 43 |
| Название детали | Подкладка 0006257240 |
| Ссылка на деталь | 0006257240 |
| Номер на схеме | 44 |
| Название детали | Ручка Наружная 0006258140 |
| Ссылка на деталь | 0006258140 |
| Номер на схеме | 44 |
| Название детали | Замок 0006258132 |
| Ссылка на деталь | 0006258132 |
| Номер на схеме | 45 |
| Название детали | Ключ К Двери 0006257220 |
| Ссылка на деталь | 0006257220 |
| Номер на схеме | 46 |
| Название детали | Уголок 0006259020 |
| Ссылка на деталь | 0006259020 |
| Номер на схеме | 47 |
| Название детали | Гайка 6-Гр. 0002379280 |
| Ссылка на деталь | 0002379280 |
| Номер на схеме | 47 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Кабина, Кабина / площадка водителя, Кабина, задняя стенка лев с дверью |
