Кабина, задняя стенка прав с дверью. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999

Кабина, задняя стенка прав с дверью. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999

Артикул: 197675883 Категории: ,

Описание

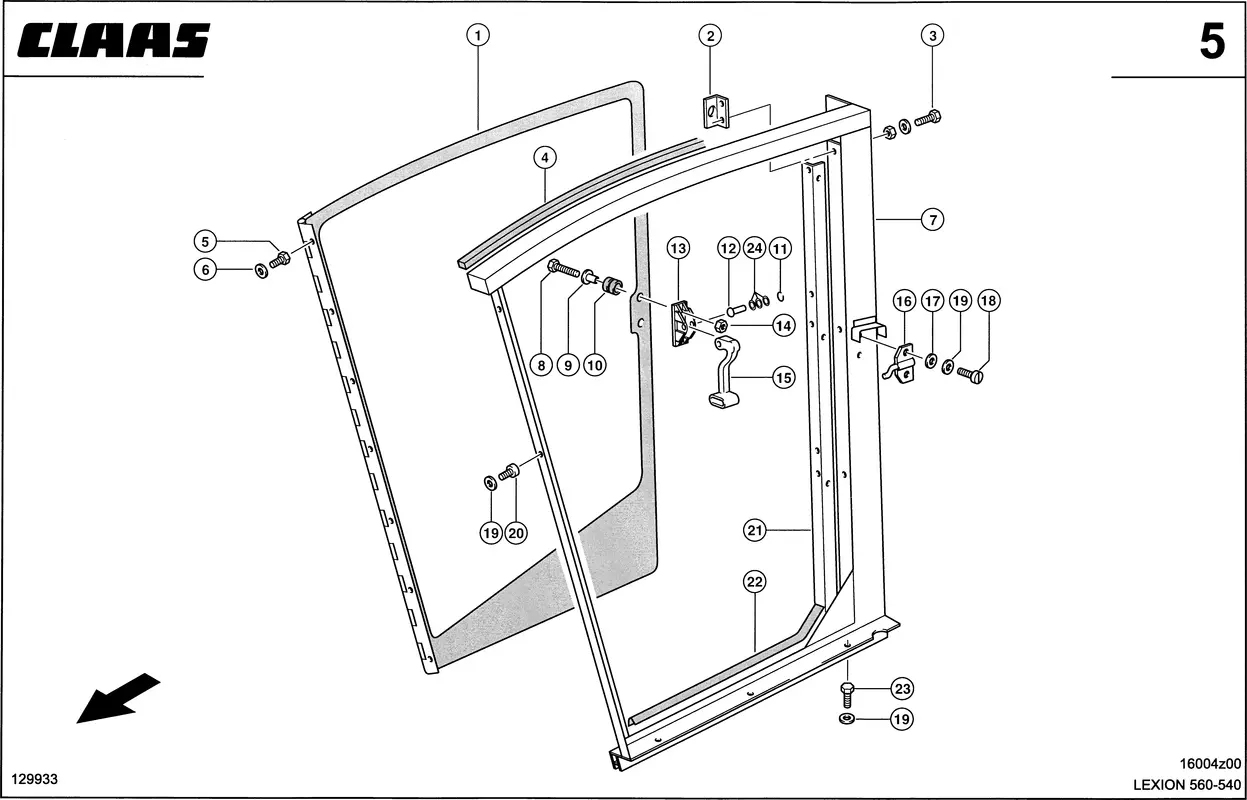

Номер на схеме 1
Название детали Дверь Правая 0006256872
Ссылка на деталь 0006256872
Номер на схеме 2
Название детали Уголок 0006256770
Ссылка на деталь 0006256770
Номер на схеме 3
Название детали Болт 6-Гр. 0002362000
Ссылка на деталь 0002362000
Номер на схеме 3
Название детали Гайка 6-Гр. 0002361700
Ссылка на деталь 0002361700
Номер на схеме 3
Название детали Шайба Контактная 0002393931
Ссылка на деталь 0002393931
Номер на схеме 4
Название детали Профиль Главный 0002055930
Ссылка на деталь 0002055930
Номер на схеме 5
Название детали Болт 6-Гр. 0002374650
Ссылка на деталь 0002374650
Номер на схеме 6
Название детали Шайба Контактная 0002393920
Ссылка на деталь 0002393920
Номер на схеме 7
Название детали Стенка Боковая Пр 0005468480
Ссылка на деталь 0005468480
Номер на схеме 8
Название детали Винт Потайной 0002370690
Ссылка на деталь 0002370690
Номер на схеме 9
Название детали Шайба Дистанц. 0006258210
Ссылка на деталь 0006258210
Номер на схеме 10
Название детали Насадка Резиновая 0006258200
Ссылка на деталь 0006258200
Номер на схеме 11
Название детали Стопорная Шайба 0002357520
Ссылка на деталь 0002357520
Номер на схеме 12
Название детали Винт С Цил.гол. 0002369381
Ссылка на деталь 0002369381
Номер на схеме 12
Название детали Гайка Стопорная 0002381320
Ссылка на деталь 0002381320
Номер на схеме 12
Название детали Палец 0006258190
Ссылка на деталь 0006258190
Номер на схеме 13
Название детали Держатель 0006258170
Ссылка на деталь 0006258170
Номер на схеме 14
Название детали Гайка 6-Гр. 0002361700
Ссылка на деталь 0002361700
Номер на схеме 15
Название детали Ручка 0006258180
Ссылка на деталь 0006258180
Номер на схеме 16
Название детали Пластина Запорная 0006258433
Ссылка на деталь 0006258433
Номер на схеме 17
Название детали Плоская Шайба 0002369132
Ссылка на деталь 0002369132
Номер на схеме 18
Название детали Винт С Цил.гол. 0002369870
Ссылка на деталь 0002369870
Номер на схеме 19
Название детали Шайба Контактная 0002393931
Ссылка на деталь 0002393931
Номер на схеме 20
Название детали Болт 6-Гр. 0002374390
Ссылка на деталь 0002374390
Номер на схеме 20
Название детали Винт С Цил.гол. 0002422271
Ссылка на деталь 0002422271
Номер на схеме 21
Название детали Уголок 0006259020
Ссылка на деталь 0006259020
Номер на схеме 22
Название детали Профиль Уплотн. 0001365700
Ссылка на деталь 0001365700
Номер на схеме 23
Название детали Болт 6-Гр. 0002362000
Ссылка на деталь 0002362000
Номер на схеме 24
Название детали Шайба Установочн. 0002363570
Ссылка на деталь 0002363570
