Камера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Камера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 192177459
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

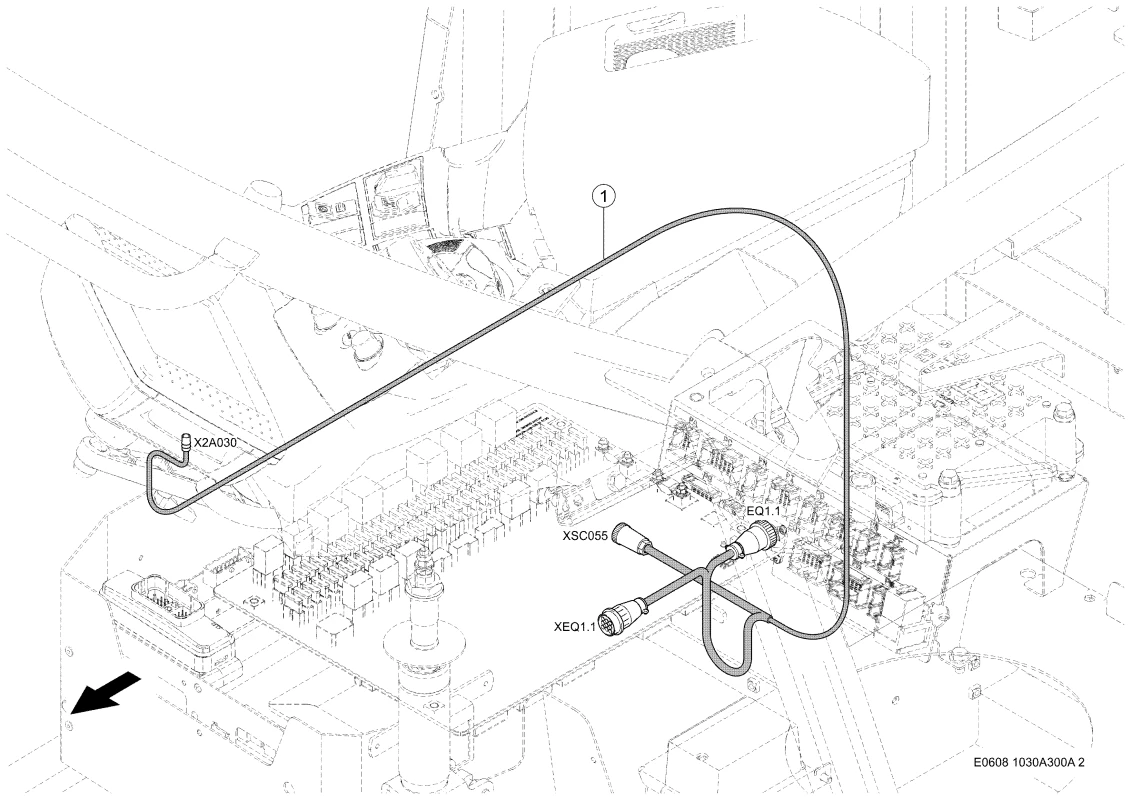

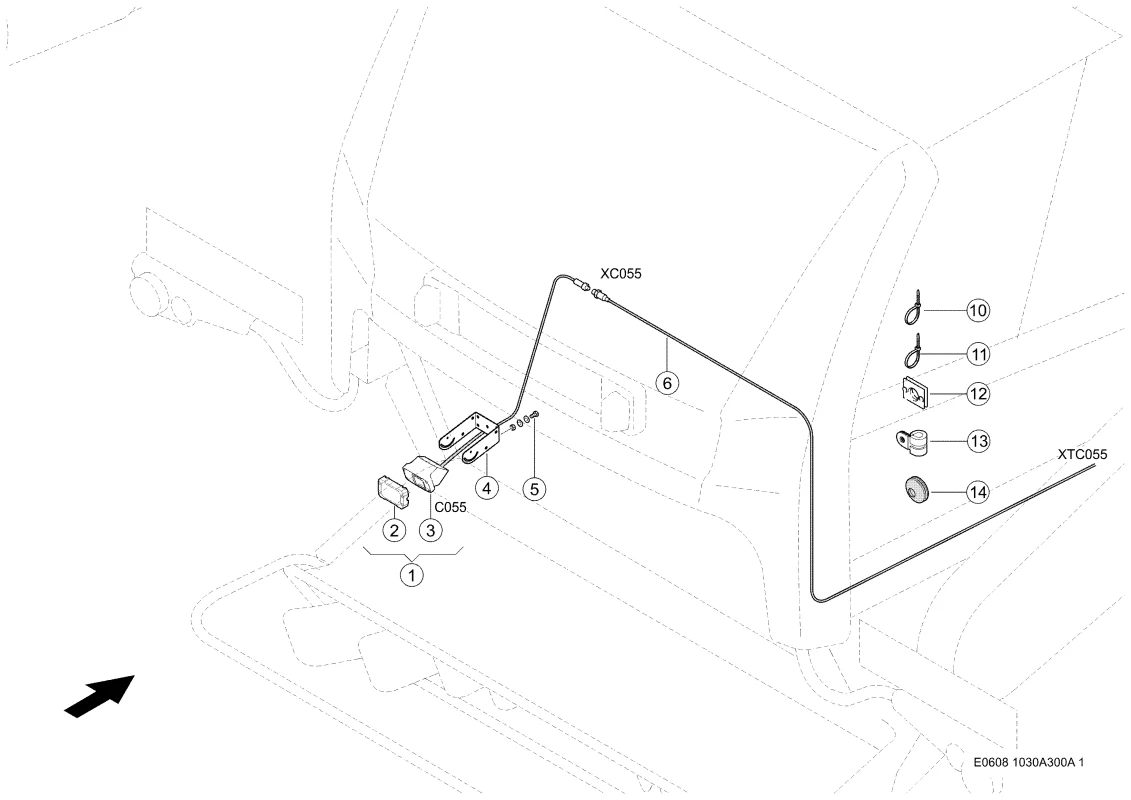

Номер на схеме | 1 |
Название детали | Камера 0000170482 |
Ссылка на деталь | 0000170482 |
Номер на схеме | 1 |
Название детали | Комплект Проводов 0024060851 |
Ссылка на деталь | 0024060851 |
Номер на схеме | 2 |
Название детали | Защита 0000170230 |
Ссылка на деталь | 0000170230 |
Номер на схеме | 3 |
Название детали | Козырек От Солнца 0000170220 |
Ссылка на деталь | 0000170220 |
Номер на схеме | 3 |
Название детали | Камера 0000170403 |
Ссылка на деталь | 0000170403 |
Номер на схеме | 4 |
Название детали | Держатель 0000170112 |
Ссылка на деталь | 0000170112 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374660 |
Ссылка на деталь | 0002374660 |
Номер на схеме | 6 |
Название детали | Комплект Проводов 0000177391 |
Ссылка на деталь | 0000177391 |
Номер на схеме | 10 |
Название детали | Стяжка Кабельная 0021515730 |
Ссылка на деталь | 0021515730 |
Номер на схеме | 11 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 12 |
Название детали | Держатель 0000148700 |
Ссылка на деталь | 0000148700 |
Номер на схеме | 13 |
Название детали | Крепежный Хомут 0002136110 |
Ссылка на деталь | 0002136110 |
Номер на схеме | 14 |
Название детали | Ввод Кабельный 0002154090 |
Ссылка на деталь | 0002154090 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Бортовой Компьютер / Показывающие Приборы, Камера, Электрика / Электроника |
