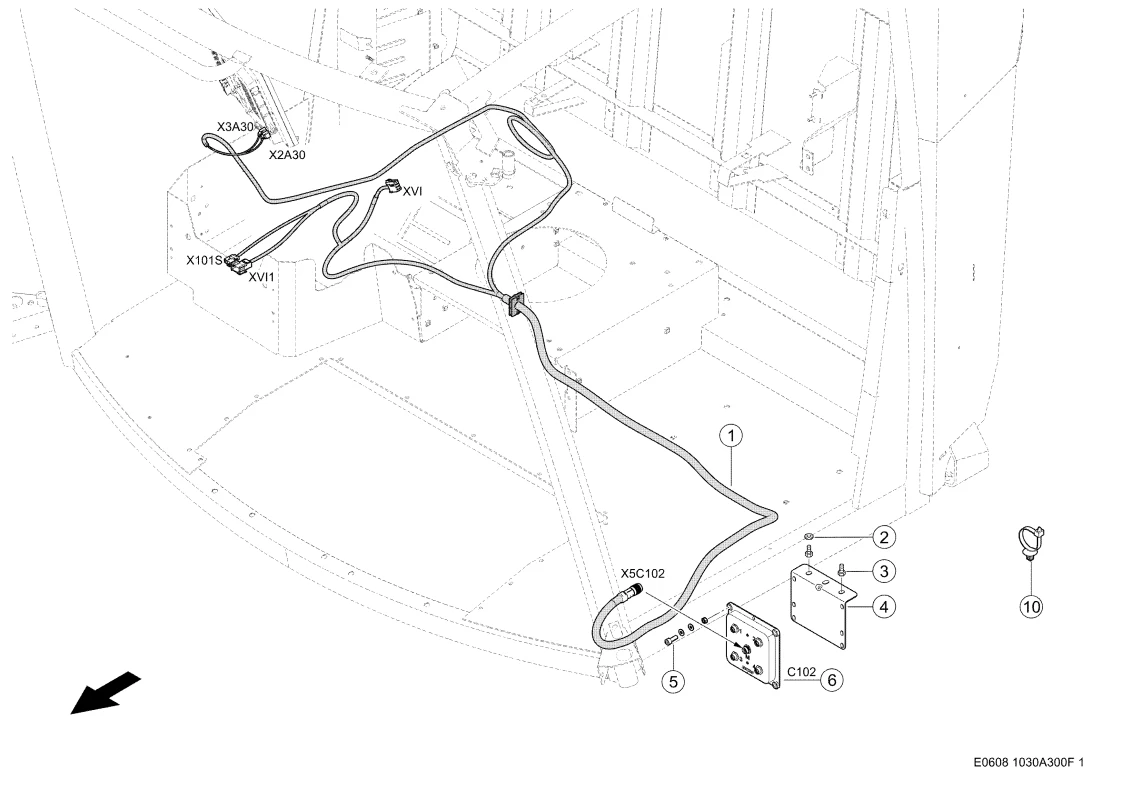

Камера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 5
Камера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 5
Артикул: 174977503
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Комплект Проводов 0027196732 |
Ссылка на деталь | 0027196732 |
Номер на схеме | 2 |
Название детали | Шайба Опорная 0002383870 |
Ссылка на деталь | 0002383870 |
Номер на схеме | 3 |
Название детали | Винт Д/Лист.мет. 0002331213 |
Ссылка на деталь | 0002331213 |
Номер на схеме | 4 |
Название детали | Держатель 0005598811 |
Ссылка на деталь | 0005598811 |
Номер на схеме | 5 |
Название детали | Винт С Цилиндрической Головкой И Внутр. 0002160380 |
Ссылка на деталь | 0002160380 |
Номер на схеме | 5 |
Название детали | Плоская Шайба 0002369112 |
Ссылка на деталь | 0002369112 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 6 |
Название детали | Распределитель 0027137120 |
Ссылка на деталь | 0027137120 |
Номер на схеме | 10 |
Название детали | Стяжка Кабельная 0002171560 |
Ссылка на деталь | 0002171560 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Бортовой Компьютер / Показывающие Приборы, Камера, Электрика / Электроника |
