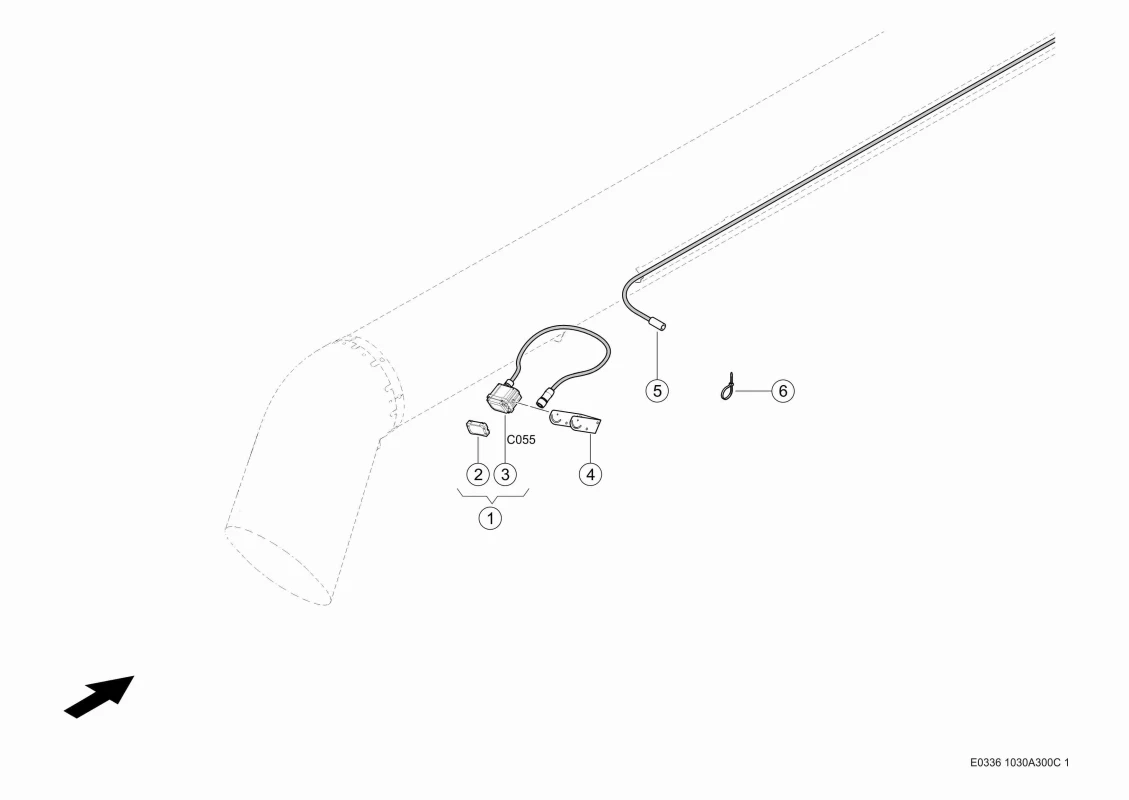

Камера. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Камера. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0018118562 |
| Ссылка на деталь | 0018118562 |
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0000170072 |
| Ссылка на деталь | 0000170072 |
| Номер на схеме | 1 |
| Название детали | Винт Д/Лист.мет. 0002331213 |
| Ссылка на деталь | 0002331213 |
| Номер на схеме | 1 |
| Название детали | Камера 0000170482 |
| Ссылка на деталь | 0000170482 |
| Номер на схеме | 2 |
| Название детали | Комплект Проводов 0000170363 |
| Ссылка на деталь | 0000170363 |
| Номер на схеме | 2 |
| Название детали | Защита 0000170230 |
| Ссылка на деталь | 0000170230 |
| Номер на схеме | 2 |
| Название детали | Держатель 0005598811 |
| Ссылка на деталь | 0005598811 |
| Номер на схеме | 3 |
| Название детали | Козырек От Солнца 0000170220 |
| Ссылка на деталь | 0000170220 |
| Номер на схеме | 3 |
| Название детали | Распределитель 0000170132 |
| Ссылка на деталь | 0000170132 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Камера 0000170403 |
| Ссылка на деталь | 0000170403 |
| Номер на схеме | 4 |
| Название детали | Держатель 0000170112 |
| Ссылка на деталь | 0000170112 |
| Номер на схеме | 4 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 4 |
| Название детали | Винт Д/Лист.мет. 0002331213 |
| Ссылка на деталь | 0002331213 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 5 |
| Название детали | Держатель 0000148700 |
| Ссылка на деталь | 0000148700 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Комплект Проводов 0000170081 |
| Ссылка на деталь | 0000170081 |
| Номер на схеме | 6 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 6 |
| Название детали | Пульт Управления 0000170152 |
| Ссылка на деталь | 0000170152 |
| Номер на схеме | 7 |
| Название детали | Козырек От Солнца 0000170210 |
| Ссылка на деталь | 0000170210 |
| Номер на схеме | 7 |
| Название детали | Держатель 0000170521 |
| Ссылка на деталь | 0000170521 |
| Номер на схеме | 8 |
| Название детали | Держатель Монитора 0000170100 |
| Ссылка на деталь | 0000170100 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | Бортовой Компьютер / Показывающие Приборы, Камера, Электрика / Электроника |
