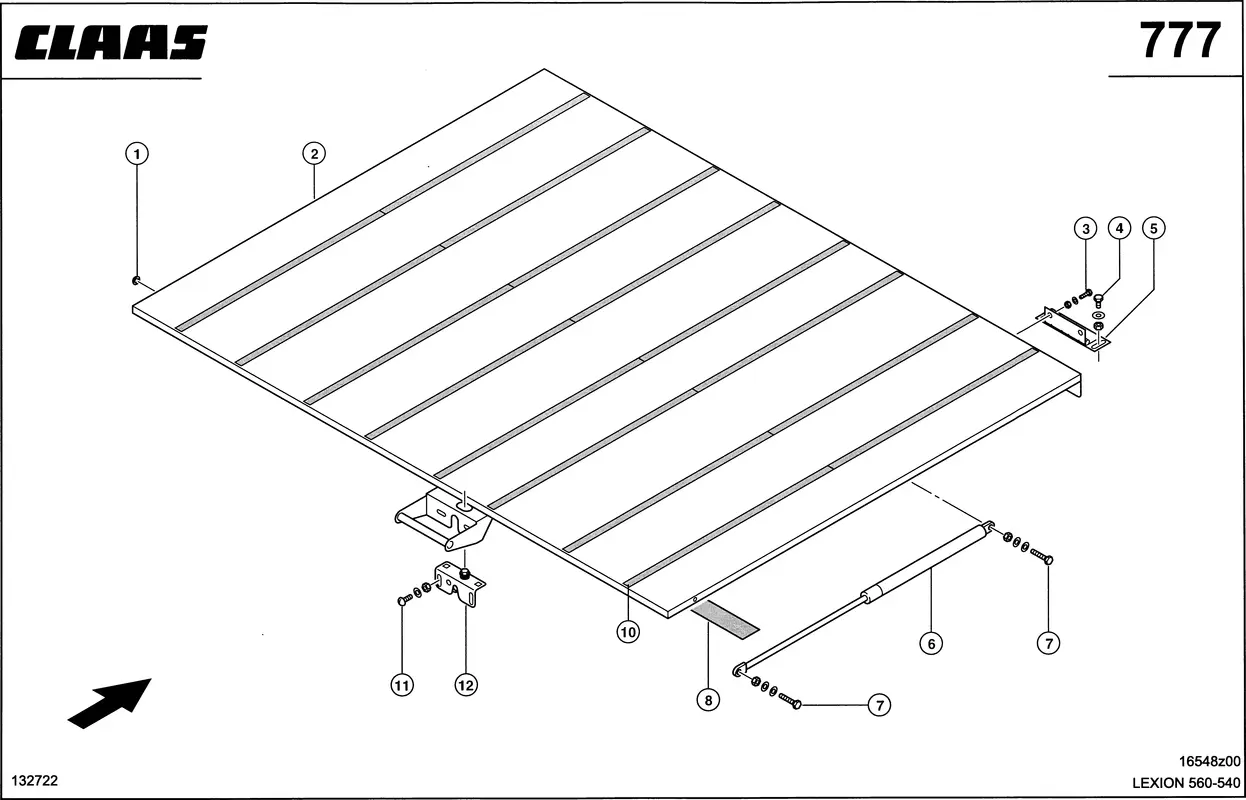

Капот двигателя, cat c13, c10, c9, c6.6. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Капот двигателя, cat c13, c10, c9, c6.6. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 186876159 Категории: Запчасти к комбайнам Claas Lexion, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Заглушка 0002385000 |
Ссылка на деталь | 0002385000 |
Номер на схеме | 2 |
Название детали | Капот Двигателя 0007963203 |
Ссылка на деталь | 0007963203 |
Номер на схеме | 2 |
Название детали | Капот Двигателя 0007983830 |
Ссылка на деталь | 0007983830 |
Номер на схеме | 2 |
Название детали | Наклейка 0005148270 |
Ссылка на деталь | 0005148270 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374660 |
Ссылка на деталь | 0002374660 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 4 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 5 |
Название детали | Шарнир 0007484180 |
Ссылка на деталь | 0007484180 |
Номер на схеме | 6 |
Название детали | Элемент Упругий 0006096350 |
Ссылка на деталь | 0006096350 |
Номер на схеме | 6 |
Название детали | Элемент Упругий 0006227860 |
Ссылка на деталь | 0006227860 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002373390 |
Ссылка на деталь | 0002373390 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 8 |
Название детали | Поверхность Опор. 0007963400 |
Ссылка на деталь | 0007963400 |
Номер на схеме | 10 |
Название детали | Настил Пола 0007912092 |
Ссылка на деталь | 0007912092 |
Номер на схеме | 11 |
Название детали | Винт Полупотайной 0002349530 |
Ссылка на деталь | 0002349530 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 12 |
Название детали | Заглушка 0000762300 |
Ссылка на деталь | 0000762300 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Lexion-540, Lexion-560 |
Узел | Капот двигателя, cat c13, c10, c9, c6.6, Навесные Детали, Корпус Машины, Облицовка / кожухи |
