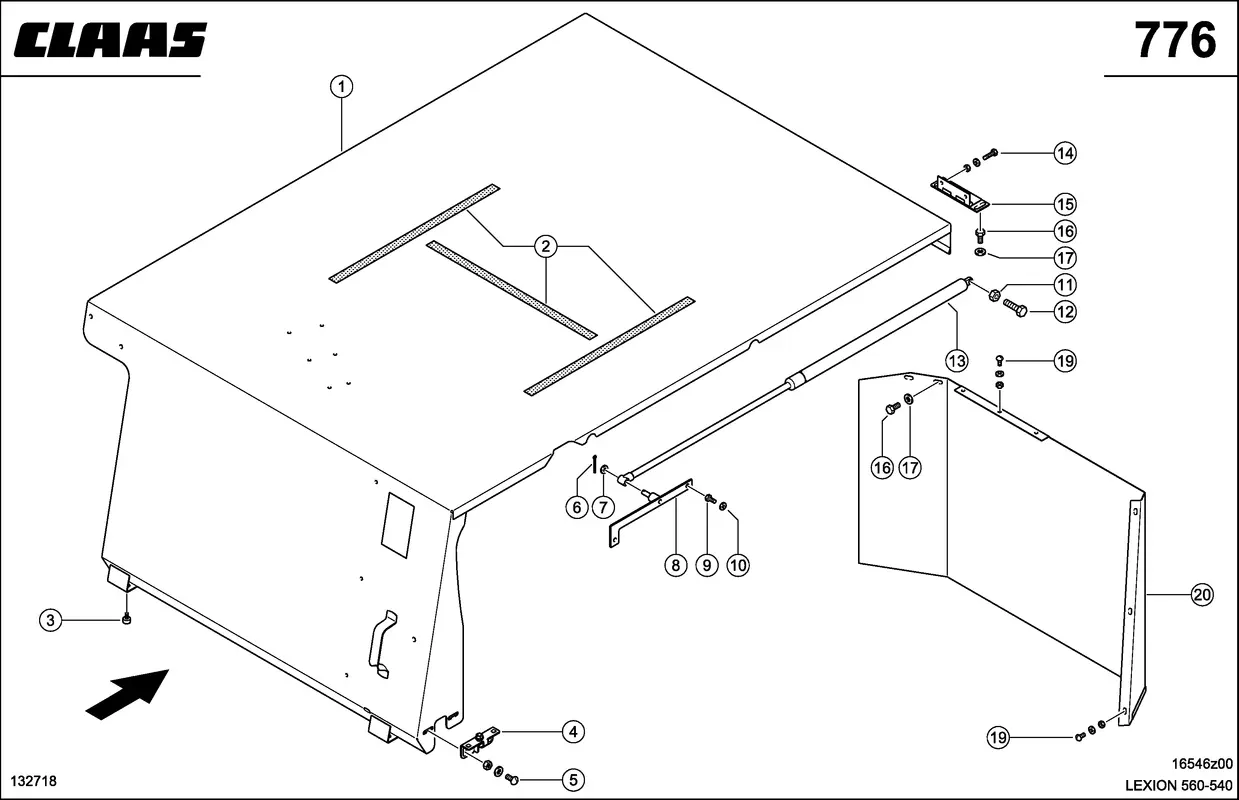

Капот двигателя, cat c9-ступень отработанных газов 2. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Капот двигателя, cat c9-ступень отработанных газов 2. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Капот Двигателя 0007619453 |
| Ссылка на деталь | 0007619453 |
| Номер на схеме | 1 |
| Название детали | Предупреждающие Знаки 0005160440 |
| Ссылка на деталь | 0005160440 |
| Номер на схеме | 1 |
| Название детали | Наклейка 0005148270 |
| Ссылка на деталь | 0005148270 |
| Номер на схеме | 2 |
| Название детали | Настил Пола 0006634281 |
| Ссылка на деталь | 0006634281 |
| Номер на схеме | 2 |
| Название детали | Настил Пола 0007912092 |
| Ссылка на деталь | 0007912092 |
| Номер на схеме | 2 |
| Название детали | Настил Пола 0007912092 |
| Ссылка на деталь | 0007912092 |
| Номер на схеме | 3 |
| Название детали | Буфер Упорный 0002394970 |
| Ссылка на деталь | 0002394970 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002380370 |
| Ссылка на деталь | 0002380370 |
| Номер на схеме | 4 |
| Название детали | Заглушка 0000762300 |
| Ссылка на деталь | 0000762300 |
| Номер на схеме | 5 |
| Название детали | Винт Полупотайной 0006100971 |
| Ссылка на деталь | 0006100971 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Шплинт 0002350880 |
| Ссылка на деталь | 0002350880 |
| Номер на схеме | 7 |
| Название детали | Плоская Шайба 0002369132 |
| Ссылка на деталь | 0002369132 |
| Номер на схеме | 8 |
| Название детали | Держатель 0007484093 |
| Ссылка на деталь | 0007484093 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 12 |
| Название детали | Винт 6-Гр. 0002389760 |
| Ссылка на деталь | 0002389760 |
| Номер на схеме | 13 |
| Название детали | Элемент Упругий 0006680661 |
| Ссылка на деталь | 0006680661 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 15 |
| Название детали | Шарнир 0007484180 |
| Ссылка на деталь | 0007484180 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 18 |
| Название детали | Наклейка 0005148270 |
| Ссылка на деталь | 0005148270 |
| Номер на схеме | 19 |
| Название детали | Винт Полупотайной 0006655641 |
| Ссылка на деталь | 0006655641 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 20 |
| Название детали | Воздухоотражатель 0003517931 |
| Ссылка на деталь | 0003517931 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Капот двигателя, cat c9-ступень отработанных газов 2, Навесные Детали, Корпус Машины, Облицовка / кожухи |
